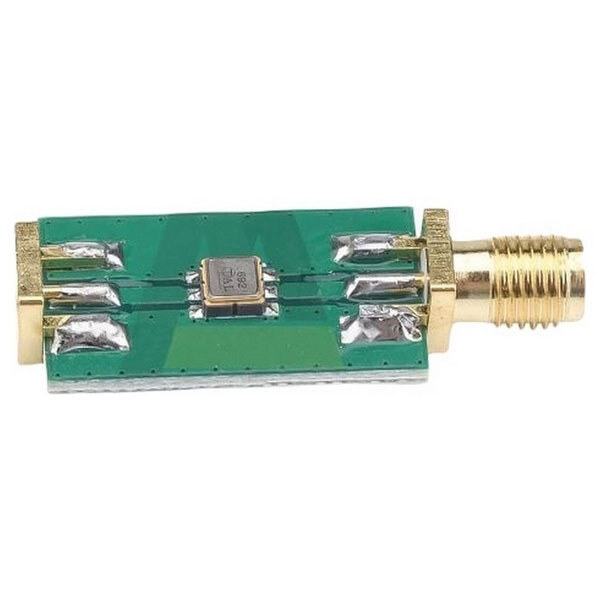

Модуль пасивного смугового фільтра 433МГц/40дБ

• Більшості, якщо не всім, передавачам потрібен фільтр на виході кінцевого підсилювача або підсилювача потужності. Основна причина, через яку потрібен фільтр, полягає в тому, щоб видалити будь-які позасмугові паразитні сигнали або гармоніки з виходу підсилювача потужності перед підключенням виходу передавача до антени. Це запобігає паразитним випромінюванням і гарантує, що робота передавача не створить перешкод іншим системам. Так само ПВЧ приймача також повинен мати смуговий фільтр з тих самих причин. Пропонований модуль містить пасивний смуговий ПАХ фільтр із середньою частотою 433 МГц, який здатний вирішити це завдання без додаткового живлення.
• При використанні модуля фільтра слід враховувати його межу максимальної потужності сигналу, що підводиться.

Характеристики:

• Центральна частота пропускання фільтра: 433 МГц (±20 МГц)
• Вхідний імпеданс: 50 Ом
• Вихідний імпеданс: 50 Ом
• Вхідний роз'єм: SMA-K (SMA female)
• Вихідний роз'єм: SMA-K (SMA female)
• Втрати у смузі пропускання: 2.8 дБ
• Подавлення поза смугою пропускання: 40 дБ @ 50 МГц
• Максимальна вхідна потужність сигналу: 13 dBm (20 мВт)
• Розміри: 23 х 13 мм (без роз'ємів)
