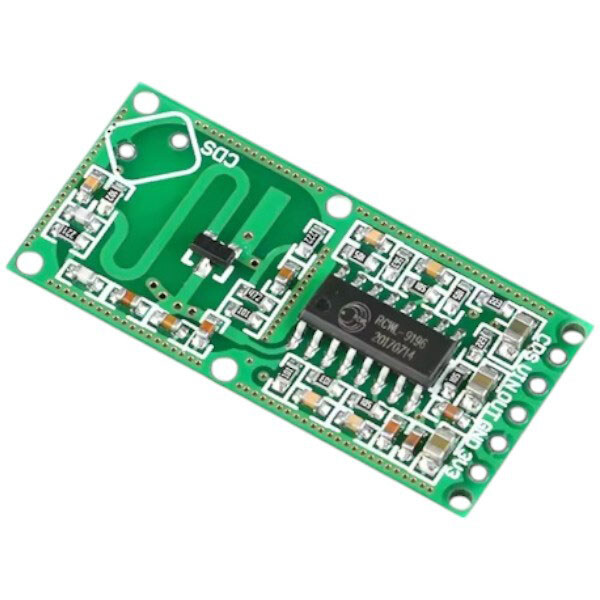

Датчик руху RCWL-9196

Датчик руху на мікросхемі RCWL-9196, що працює на ефекті Доплера з можливістю виявлення рухів, минаючи перешкоди, використовується з Ардуїно або іншими платформами, також його можна застосовувати безпосередньо з релейними модулями.

В основу роботи датчика закладений ефект Доплера - зміна частоти відбитої хвилі, внаслідок руху випромінювача, приймача або відбивача. В даному модулі частота випромінюваної їм радіохвилі змінюється внаслідок руху відбивача (перешкоди). Модуль побудований на базі чіпа RCWL-9196 який оснащений передавачем і приймачем. Датчик спрацює, якщо приймач прийме сигнал, частота якого незначно відрізняється від частоти сигналу передавача:

• Якщо в зоні дії датчика немає об'єктів здатних відображати радіохвилі, то приймач нічого не прийме і датчик не спрацює.
• Якщо в зоні дії датчика є нерухомі об'єкти, які здатні відображати радіохвилі, то приймач прийме радіохвилю передавача, відображену від цих об'єктів, але частота прийнятої радіохвилі буде дорівнювати частоті сигналу передавача і датчик не спрацює.
• Якщо в зоні дії датчика є об'єкт здатний відображати радіохвилі, який наближається до датчика (рухається), то приймач прийме відображену від об'єкта радіохвилю, частота якої буде вище ніж у сигналу передавача і датчик спрацює.
• Якщо в зоні дії датчика є об'єкт здатний відображати радіохвилі, який віддаляється від датчика (рухається), то приймач прийме відображену від об'єкта радіохвилю, частота якої буде нижче ніж у сигналу передавача і датчик спрацює.
