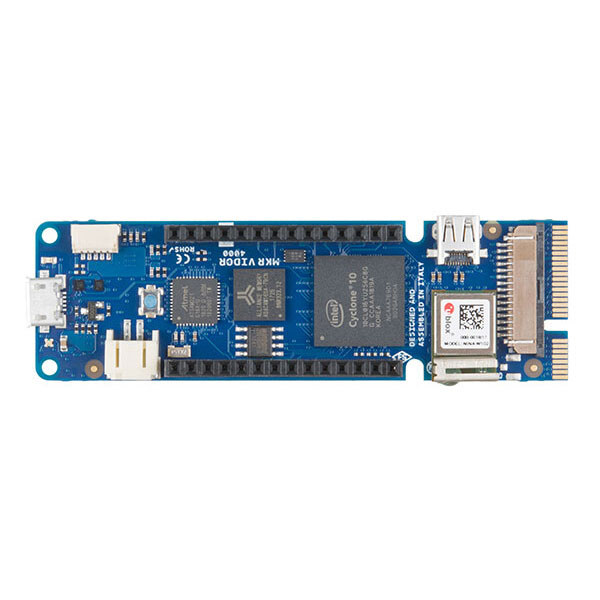

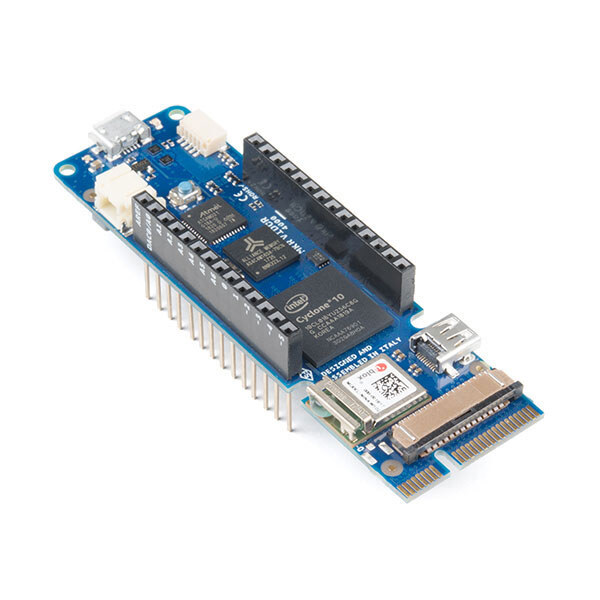

Контролер ARDUINO MKR VIDOR 4000

Унікальне поєднання продуктивного ARM мікроконтролера та швидкісної ПЛІС дозволить Вам реалізовувати проекти, що вимагають як високої швидкодії і гарантованої реакції на вхідні сигнали, так і швидкої обробки отриманих даних. Контролер MKR VIDOR 4000 дозволить Вам створити свій користувацький контролер, використовуючи наступні ресурси плати: 8 MB SDRAM оперативної пам'яті, 2 MB QSPI флеш пам'яті, 1 Мб з якої надано для користувача, роз'єм Micro HDMI для підключення монітора або телевізора, роз'єм MIPI для підключення відеокамери і потужний інтерфейс бездротових з'єднань Wifi та BLE, що надається модулем U-BLOX NINA W10.

На роз'єм MKR інтерфейсу виведені контакти мікронтроллера SAMD21 та ПЛІС. До того ж є Mini PCI Express роз'єм з 25 призначеними для користувача програмованими виводами. Для програмування плати можна використовувати середовище розробки Arduino IDE, в яку додана підтримка цього контролера.

ПЛІС на платі контролера містить 16K логічних елементів, 504 КБ вбудованої оперативної пам'яті, і 56 апаратних помножувачів 18x18 розрядів для високошвидкісних DSP обчислень. Кожен вивід ПЛІС може працювати з частотою більше 150МГц і може бути налаштований для таких функцій як UART, (Q) SPI, високоточний ШІМ, інтерфейс квадратурного енкодера, інтерфейс I2C, сигма-дельта ЦАП і т.д.

Плата підтримується середовищем програмування Arduino IDE. Установка підтримки: Інструменти-> Плата-> Менеджер плат. У рядку пошуку наберіть VIDOR і встановіть плагін, знайдений по цьому рядку пошуку.

Характеристики:

• Мікроконтролер: SAMD21
• Архітектура: ARM Cortex-M0 + 32разряда
• Додатковий обчислювач: Cyclone 10
• Робоча напруга живлення: 3.3В
• Пам'ять для програм: 256 Kбайт
• Оперативна пам'ять даних: 32 Kбайт
• Робоча частота мікроконтролера: 48 МГц
• Здатність навантаження виходу мікроконтролера: 3 мА (I/O Pins)
• Мікросхема ПЛІС:
• Altera Cyclone 10
• Оперативна пам'ять: 8MB
• Бездротовий інтерфейс: Wi-Fi на NINA W102

Інтерфейси:

• 20 виводів Arduino коннекторів +32 (mPCI)
• I2C, SPI, UART, mPCI express
• MIPI роз'єм камери
• Роз'єм підключення монітора miniHDMI
• ШІМ виходи: 12 (D21) / 22 (Cyclone 10)
• Аналогові входи/виходи: 7/1

Споживана потужність:

• Робочий режим: <100 мА
• Режим очікування: <10 мА (low power, Wi-Fi вимкнений)
• Вага: 9 грам
