Базова плата Keyestudio Micro:bit EASY Plug Shield V1.1

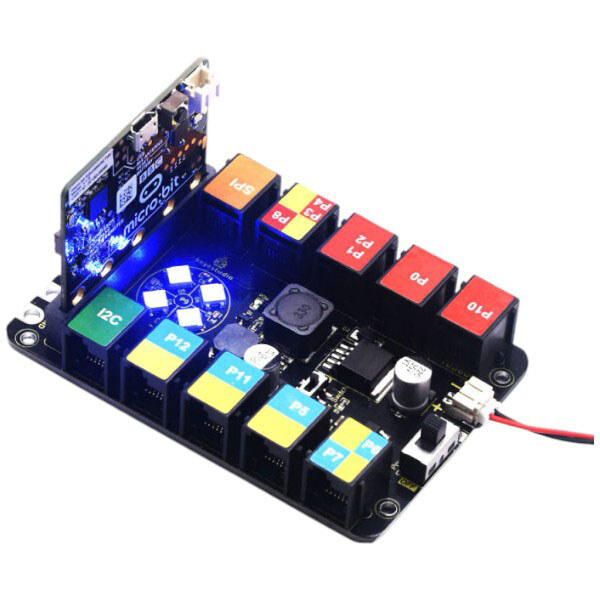

Micro:bit - це базова плата розробки, розроблена компанією BBC для навчання програмуванню. Плата підтримує графічний програмний інтерфейс PXT, розроблений Microsoft, і може використовуватися під Windows, macOS, IOS, Android і іншими операційними системами. Для роботи з контролером додатковий компілятор не потрібно завантажувати. Для зручного і безпечного проведення експериментів з даною платою контролера була спеціально розроблена плата EASY Plug Shield для micro bit V1.1, щоб вирішити проблему підключення периферійних пристроїв і датчиків. Вам потрібно лише вставити контролер micro:bit в базову плату.

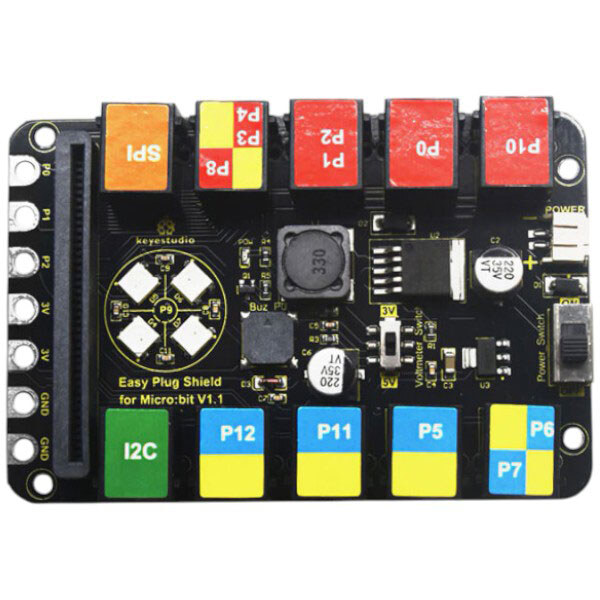

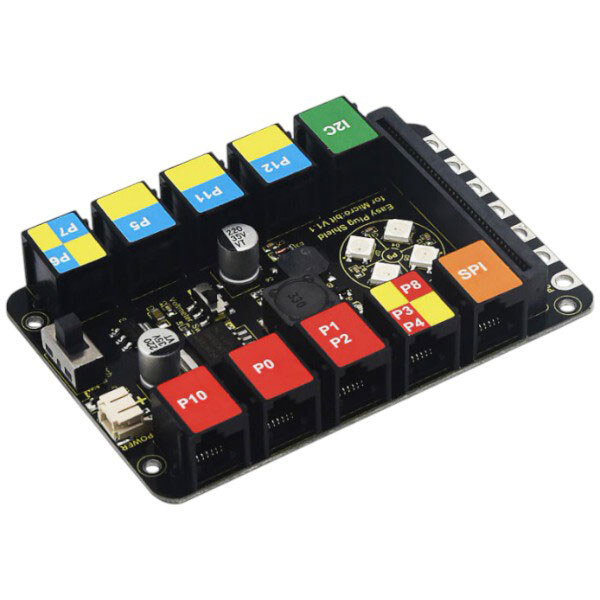

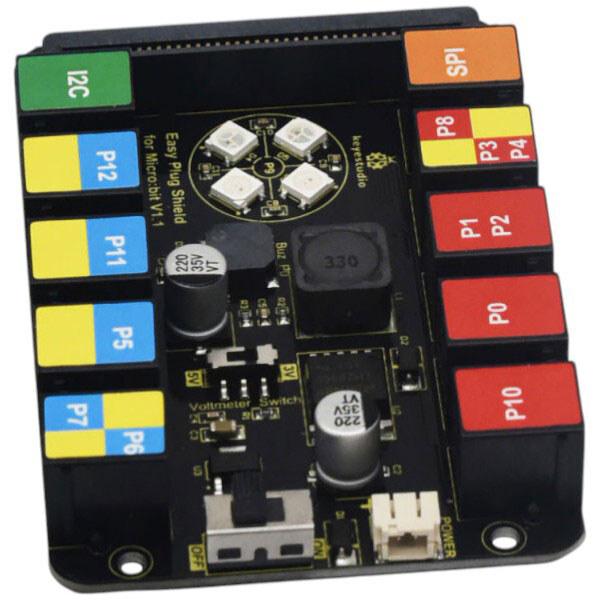

• На базовій платі розміщені роз'єми для підключення контролера micro:bit і 10 інтерфейсних роз'ємів EASY plug RJ11 6P6C.
• Підключення інтерфейсу EASY plug до інших модулів відбувається через спеціальний телефонний роз'єм RJ11, що знімає проблему пошкодження датчиків і проводки неправильним підключенням.
• Базова плата постачається з 4 світлодіодами WS2812 (керованими через порт P9), 1 зумером (керованим через порт P0), 2 DIP-перемикачами і вимикачем живлення Power_Switch. Voltmeter_Switch призначений для перемикання напруги (3,3 В або 5 В) на роз'ємі EASY.
• Для живлення плати використовується 2,0-мм роз'єм через який подається напруга живлення 6-10В постійного струму.

Базова плата сумісна з датчиками / модулями, які надаються компанією Keystudio і оснащеними портами RJ11 6P6C. Якщо порядок підключення проводів в роз'ємі відрізняється то такі датчики і / або модулі не сумісні з даною платою.
