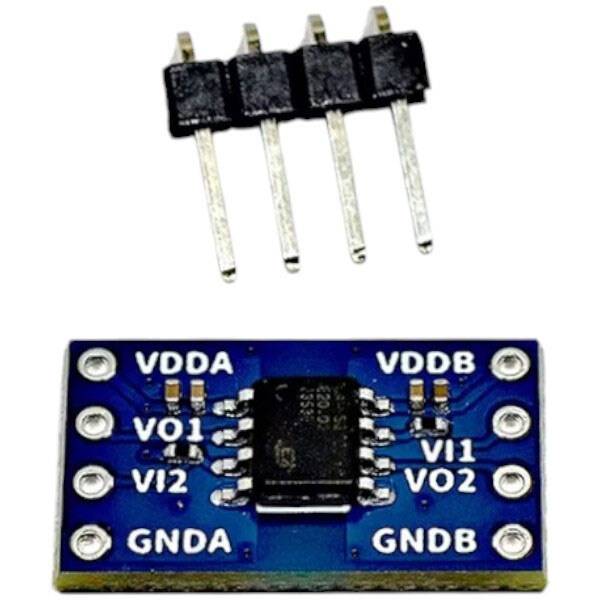

Модуль опторозв'язки WeAct CA-IS3722HS

Модулі опторозв'язки CA-IS3722 мають 2 канали – по 1 каналу в кожному напрямку, що ідеально підходить для ізоляції ліній Tx і Rx трансівера, наприклад RS485, CAN і т.д. Коли на вхід не подається сигнал або сигнальний провід розімкнуто, вихід має високий рівень.

Характеристики:

• Швидкість передачі: від постійного струму до 150 Мбіт/с.
• Міцний ізолюючий бар'єр:
  1. Висока довговічність: > 40 років.
  2. До 3500 градусів ізоляції VRMS.
  3. ± 150 кВ/мікрон, типове CMTI.
• Широкий діапазон напруги живлення: від 2.5 до 5.5 В.
• Широкий діапазон робочих температур: - Від 40 ° C до 125 ° C
• Не потрібне початкове ініціювання
• Висока базова вихідна потужність
• Низьке енергоспоживання
  1. 1.5 мА на канал при 1 Мбіт/с з VDD = 5.0 В
  2. 6.6 мА на канал при 100 Мбіт/с з VDD = 5.0 В
• Найкраща у своєму класі затримка розповсюдження та розфазування
  1. Типова затримка розповсюдження 12 нс
  2. Розгойдування затримки поширення 2 нс (від чіпа до кристала) )
  3. Спотворення ширини імпульсу 1 нс
  4. Мінімальна тривалість імпульсу: 5 нс
