Преобразователь тока в напряжение 4-20мА в 0-3.3-5-10В

Преобразователь тока в напряжение от 0 до 20 мА в 3.3/5/10 Вольт. Входное напряжение составляет от 7В до 36В. Плата имеет защиту от переполюсовки и превышение напряжения свыше 5В.

Если выбрано выходное напряжение 10В, то напряжение питания должно быть равным или больше 12В! На плате имеется прецензионный резистор, на котором замеряется падение напряжения. Настройка выходного напряжения задается джамперами, располагающимися на плате.

Варианты установки джамперов (ON - установлен джампер / OFF - джампер снят):

0-2.5В - J1 1,2 - ON / 2,3 - ON 0-3.3В - J1 1,2 - OFF / 2,3 - OFF 0-5.0В - J1 1,2 - ON / 2,3 - ON 0-10.0В - J1 1,2 - ON / 2,3 - OFF

Для точной настройки значения тока от 4мА до 20 мА в напряжение, следует подобрать значения двух потенциометров, которые соответствуют нулевому (потенциометру ZERO) и максимальному (потенциометру SPAN) значению тока на входе. При максимальном входном токе в 20мА нужно настроить потенциометр SPAN, таким образом чтобы минимальное значение напряжения на выходе составляло 2.5В. При минимальном значении входного тока (0-4мА) нужно настроить потенциометр ZERO максимально в минимальное значение.

Не рекомендуется устанавливать значение 0В при минимальном токе 4мА, поскольку в этом случае микроконтроллер не сможет определить оборванный ли кабель к датчику или он действительно показывает минимальные значения!

Характеристики:

• Входное напряжение: от 7В до 36В
• Выходное напряжение: от 0В до 10В
• Защита от обратной полярности: присутствует
• Светодиод питания: присутствует

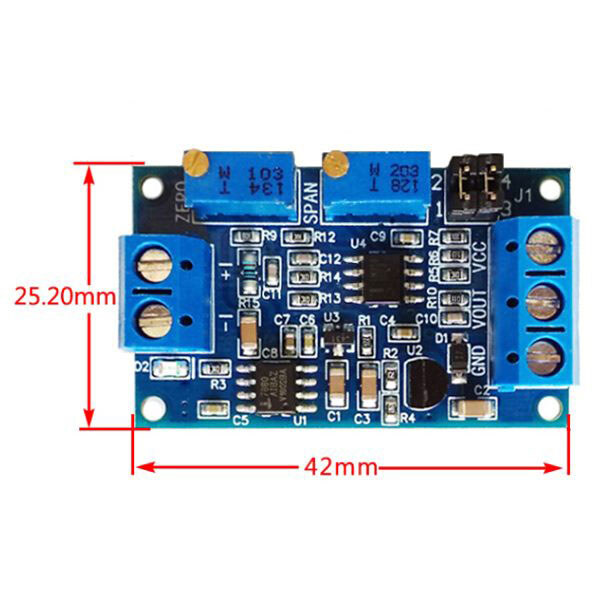

• Размеры: 42х25.2 мм
