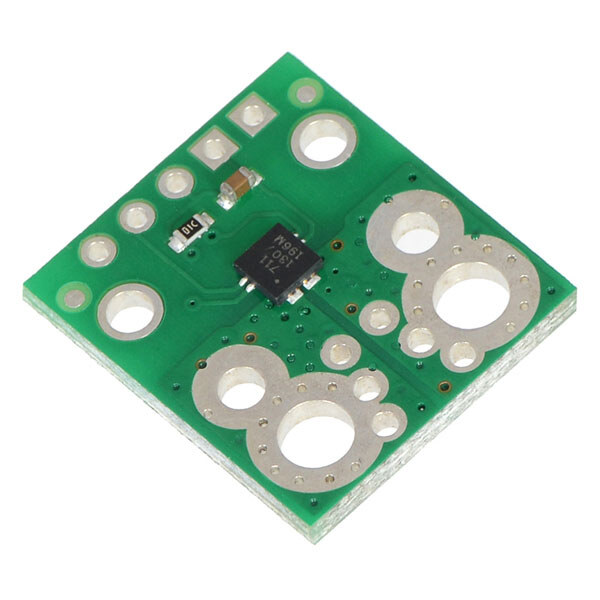

Датчик тока ACS711EX от -15.5A до 15.5A от Pololu

Данный модуль является простым носителем микросхемы линейного датчика тока Allegro ±15.5 А с микросхемой ACS711 на основе эффекта Холла с выходом неисправности перегрузки током, который обеспечивает низкий измерительный токовый тракт (~ 0,6 мОм) и электрическую изоляцию до 100 В. Эта версия датчика принимает двунаправленный вход тока с величиной до 15.5 А и выводящий пропорциональное аналоговое напряжение, центрированное на уровне Vcc/2 с типичной погрешностью ±5%. Датчик работает от питающего напряжения от 3 В до 5.5 В, поэтому он может непосредственно взаимодействовать как с системами 3.3 В, так и с системами 5 В. Датчик имеет исходную чувствительность до 90 мВ/А.

Ключевые функции датчика:

Предназначен для измерения двунаправленного входного тока от -15.5 до 15.5 А (хотя надежная микросхема датчика может выдерживать скачки переходного тока до 100 мс до 100 А). Внутреннее сопротивление проводящего тракта обычно составляет 0,6 мОм, а печатная плата изготовлена ​​из меди, поэтому в плате теряется очень мало энергии. Использование датчика эффекта Холла означает, что микросхема датчика способна электрически изолировать токовый путь от электроники датчика (пространства до 100 В), что позволяет устанавливать датчик в любом месте вдоль пути тока и использовать его в требующих электрической изоляции устройствах. Полоса пропускания 100 кГц. Хорошая точность и надежность: заводская калибровка приводит к типичной общей погрешности выхода ±5% при комнатной температуре, выходное напряжение смещения чрезвычайно стабильно, а датчик имеет нулевой магнитный гистерезис. Выходной сигнал FAULT замыкается на низком уровне, когда величина тока превышает 15.5А. Диапазон рабочих температур от -40 до 125°C. Контактные площадки отмечены на нижней шелкографии, как показано на рисунке справа. Шелкография также показывает интерпретируемое направление как положительный поток тока.

Этот датчик тока 15.5 А отмечен чёрным крестиком. Также существует версия с максимальным током 31 A, использующая ту же несущую печатную плату; Различить версии можно, прочитав текст на микросхеме или посмотрев цвет X на нижней шелкографии.

Этот датчик очень похож на оригинальный ACS711 -12.5 до +12.5 A Current Sensor Carrier, но использует меньший корпус EX, который имеет более оптимизированный диапазон измерений и уменьшен внутреннее сопротивление. Размер платы, распинки и расположения отверстий не изменились, поэтому ее обычно можно использовать в качестве замены датчиков ACS711 с пакетами «LC».

Использование датчика:

Электрическое подключение:

Датчик требует питающего напряжения от 3 до 5.5 В поданного на контакты Vcc и GND, которые обозначены на нижней шелкографии. Датчик выдает аналоговое напряжение, линейно пропорциональное входному току. Выходное напряжение покоя составляет Vcc/2 и изменяется на 90 мВ на ампер входного тока (когда Vcc = 3,3), при этом положительный ток увеличивает выходное напряжение, а отрицательный ток уменьшает выходное напряжение

Контакт FAULT обычно высокого уровня и замыкается низким уровнем, когда ток превышает ±15.5 А. После того, как контакт FAULT замыкается, единственный способ сбросить его - переключить питание на контакте Vcc. В тестах этот модуль обрабатывает 15 А непрерывного тока без превышения температуры 50°C без дополнительного охлаждения рассеяния тепла печатной платы.

Входной ток может быть подключен к плате разными способами. Отверстия с расстоянием 2.54 мм, 3,5 мм и 5 мм доступны, как показано на схеме выше, для подключения разъемов или клеммных колодок. Для сильнотоковых применений вы можете припаять провода непосредственно к отверстиям, которые лучше всего соответствуют вашим проводам, или вы можете использовать клеммные разъемы без пайки, как показано на рисунке выше. Большие сквозные отверстия подходят для винтов №6.

Предупреждение: Этот продукт предназначен для использования при измеряемом напряжении ниже 30 В. Работа с более высокими напряжениями может быть опасной и должна выполняться только квалифицированными специалистами с соответствующим оборудованием и защитным снаряжением.

Монтажная информация:

Плата имеет два монтажных отверстия. Эти монтажные отверстия находятся на расстоянии 12,7 мм друг от друга и предназначены для винтов No 2.

Компоненты, входящие в комплект поставки:

Эта плата поставляется в собранном виде со всеми компонентами поверхностного монтажа, а полоса контактов 5×1 из 2.54 мм контактов коннектора включена.

Характеристики:

• Чувствительность датчика тока: 0,090 В/А (2)
• Минимальное логическое напряжение: 3 В
• Максимальное логическое напряжение: 5.5 В
• Потребляемый ток: 4 мА
• Идентификационная маркировка:
  • Коды разработки печатных плат: cs02b
  • Другая маркировка печатных плат: 0J7387, белый квадрат с черным X
• Размер: 17.78 x 20.32 мм
• Вес: 1.0 г (1)

Примечание:

• Без дополнительных контактов коннектора.
• При Vcc 3.3 В. Эта спецификация пропорциональна Vcc.
