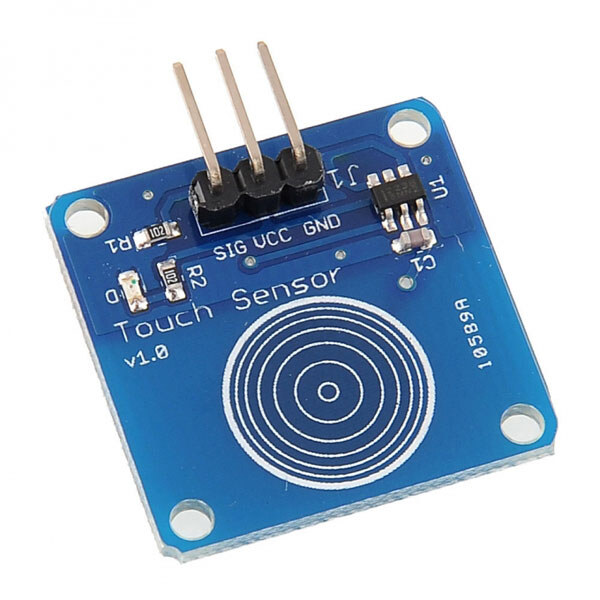

Сенсорний датчик - кнопка

Сенсорний модуль побудований на мікросхемі ємнісного датчика дотику TTP223B. У нормальному стані на виході модуля низький логічний рівень. При торканні сенсорного майданчика на виході встановлюється високий логічний рівень.

Дуже малий струм споживання спільно з режимом зниженого споживання дозволяє використовувати модуль в системах з автономним живленням.

Модуль можна монтувати на пластикові, скляні або будь-які інші неметалеві поверхні. Чутливість датчика дозволяє монтувати його за поверхнями невеликої товщини, що дуже зручно для використання його в якості прихованих кнопок. Сенсор впевнено спрацьовує на відстані до 4 мм.

Особливості:

• Низьке споживання
• Широкий діапазон напруги живлення: від 2 до 5.5В постійного струму
• Може застосовуватися для заміни традиційних кнопок
• Зручне розташування отворів під кріпильні гвинти

Характеристики:

• параметр мін стандарт макс одиниця виміру
• Робоча напруга живлення VCC 2.0 3 5.5 V
• Високий рівень вихідного сигналу VOH - 0.8VCC - V
• Низький рівень вихідного сигналу VOL - - 0.3VCC V
• Вихідний струм (@ VCC = 3V, VOL = 0.6V) - 8 - mA
• Струм вихідного підтягуючого резистора (@ VCC = 3V, VOH = 2.4V) - 4 - mA
• Час відгуку (low power mode) - - 220 mS
• Час відгуку (touch mode) - - 60 mS
• Розміри 24x24x7.2 mm

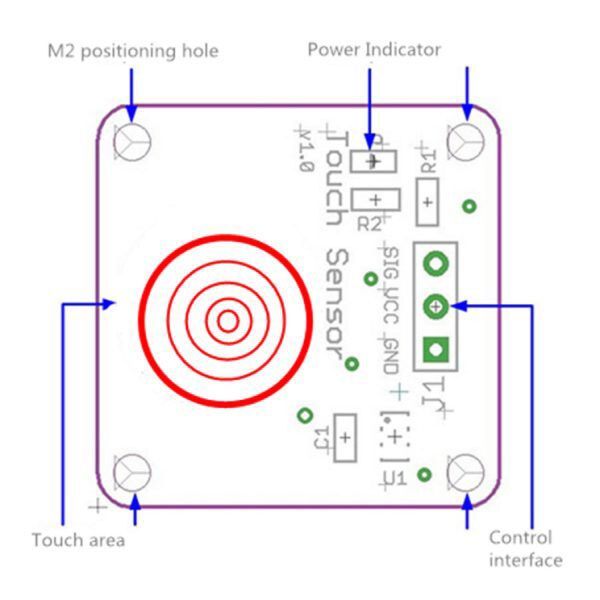

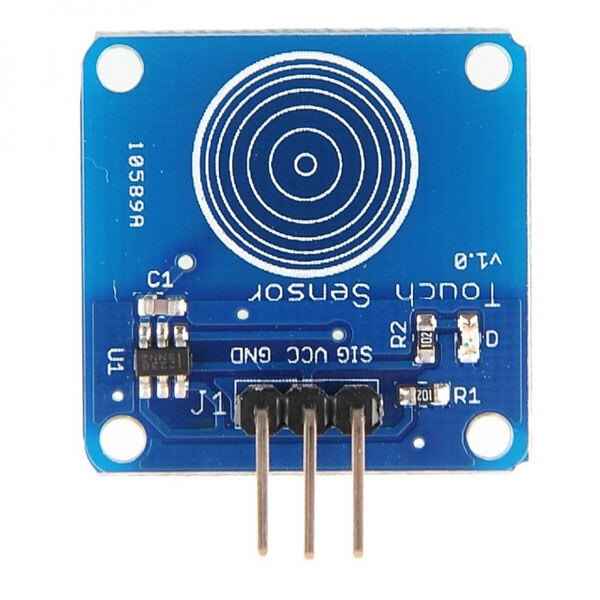

Призначення виводів модуля:

• Інтерфейс: GND - загальний, VCC - живлення, SIG (DI) - вихід;
• Індикатор живлення: зелений світлодіод, що світиться при подачі напруги живлення;
• Область сенсора: позначена область область на платі модуля.
• Кріпильні отвори: 4 M2 отвори діаметром 2.2мм по кутах модуля;
