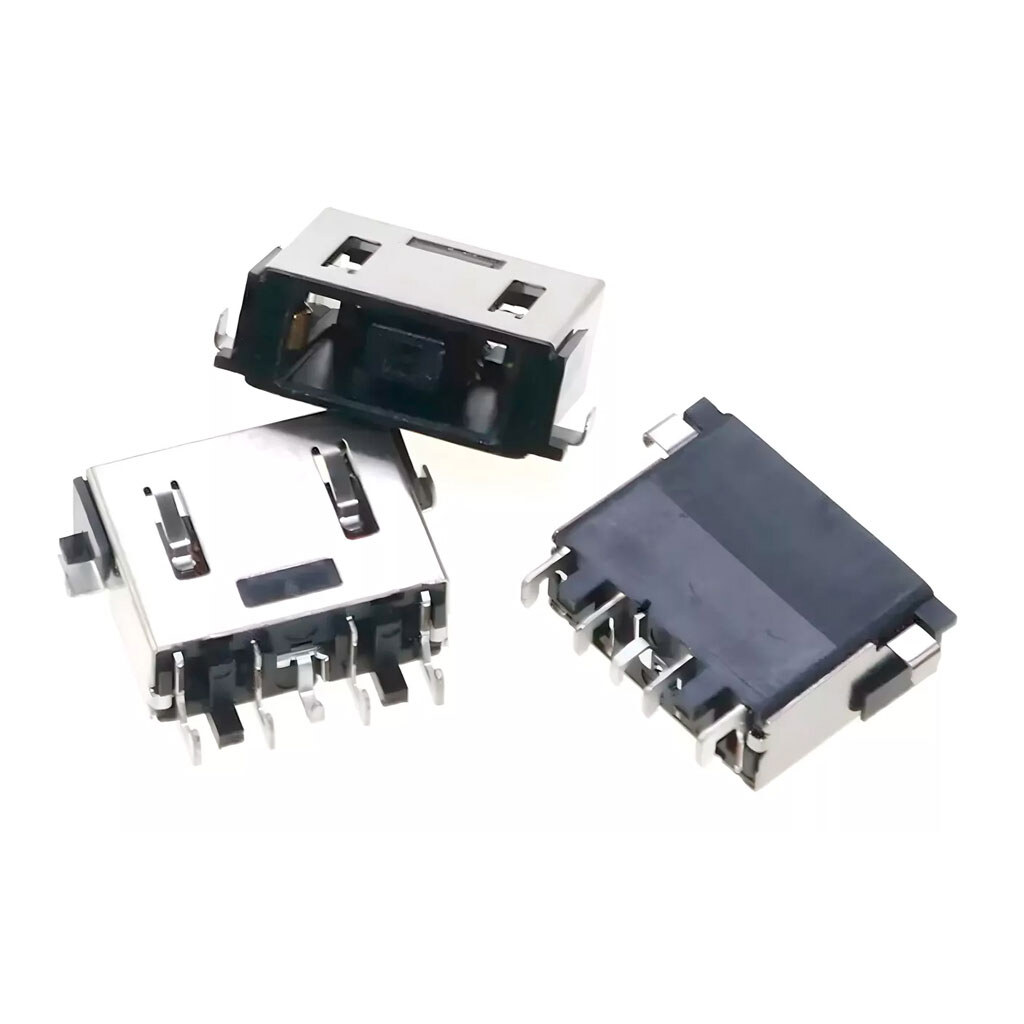

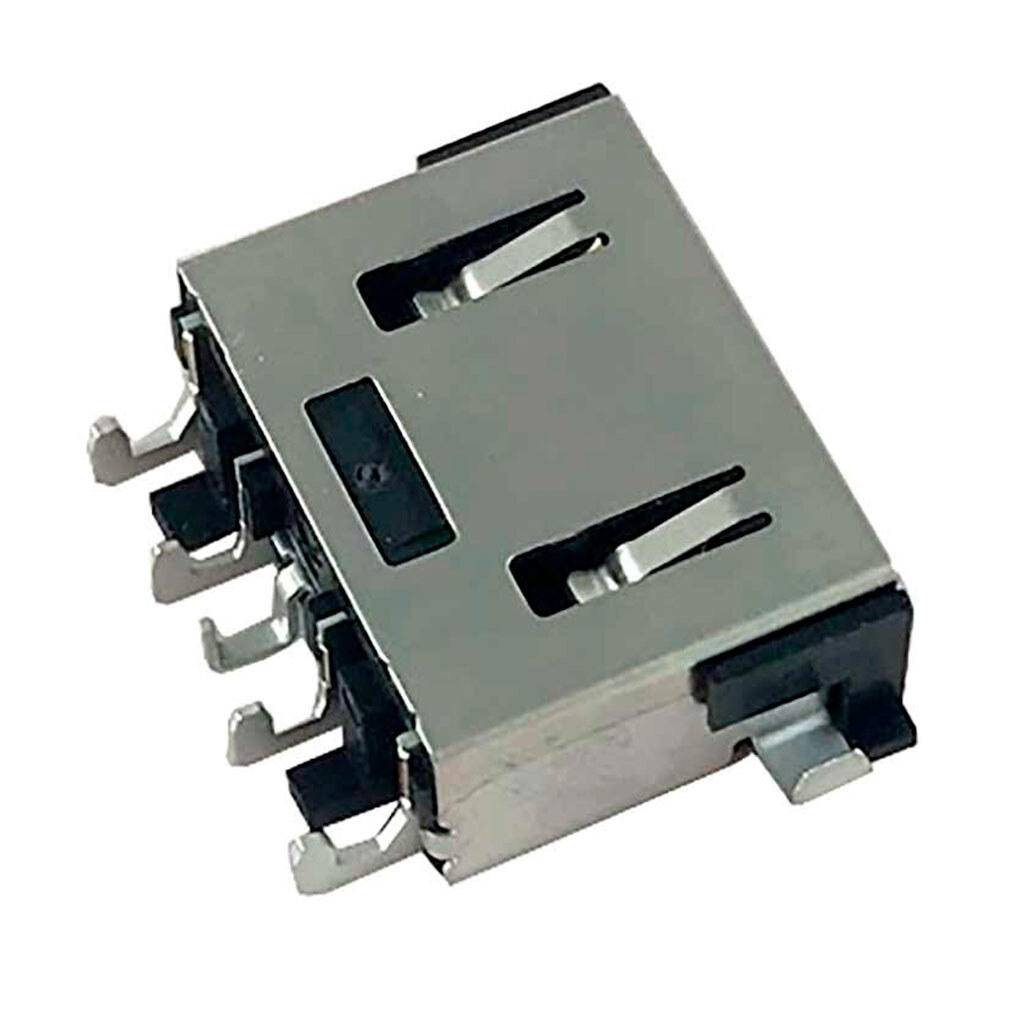

Роз'єм живлення ноутбука Lenovo Legion Y530-15ICH

Роз'єм живлення (DC Jack) для Lenovo Legion Y530-15ICH — це спеціалізований силовой порт прямокутної форми (Square Mouth), розроблений для високих струмових навантажень, характерних для ігрових ноутбуків. Дана модель кріпиться безпосередньо на материнську плату за допомогою комбінованого DIP-монтажу (ніжки проходять крізь плату). Конструкція має посилений металевий екран та додаткові анкерні точки фіксації, щоб витримувати вагу потужних блоків живлення (135W/170W) та часте підключення штекера.

Технічні характеристики:

• Тип роз'єму: DC Power Jack (прямокутний / Square Mouth)
• Сумісність: Lenovo Legion Y530-15ICH, Y530-15ICH-1060, Y7000, Y7000P
• Тип монтажу: На плату (DIP / Through-hole)
• Кількість контактів: 5 основних пінів (Power/Ground/Signal) + корпусні ніжки
• Колір ізолятора: Жовтий (стандарт Lenovo High Power)
• Номінальна напруга: 20 V
• Підтримка потужності: 135W / 170W / 230W
• Матеріал корпусу: Високотемпературний пластик (LCP) та сталь із нікелюванням
• Особливості: Наявність центрального ідентифікаційного піна (Signal ID)
