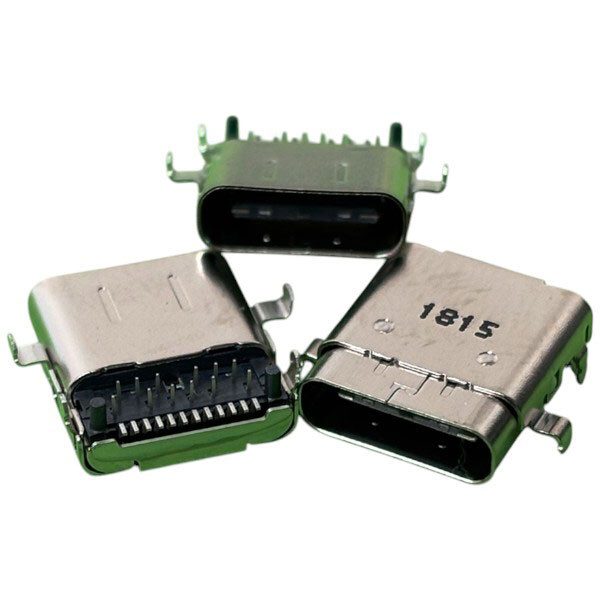

Роз'єм на зарядку Xiaomi Mi Notebook Pro 15.6

Оригінальний роз’єм зарядки (DC Jack) для ноутбука Xiaomi Mi Notebook Pro 15.6" — це посилений порт стандарту USB Type-C, спеціально розроблений для передачі високої потужності (до 65W–90W) за протоколом Power Delivery. У цій моделі ноутбука зазвичай встановлено два порти Type-C, але саме зарядний порт піддається найбільшому термічному та механічному зносу. Конструкція передбачає комбінований SMT+DIP монтаж, де основні силові та сигнальні контакти припаюються до контактних майданчиків, а корпус кріпиться через наскрізні отвори в платі для захисту від виривання.

Технічні характеристики:

• Тип роз'єму: USB Type-C (Female / "мама")
• Сумісність: Xiaomi Mi Notebook Pro 15.6 (GTX Edition, Enhanced Edition, TM1701)
• Тип монтажу: Комбінований (SMT для контактів + DIP для корпусу)
• Кількість контактів: 24 pin (повна розпіновка)
• Матеріал корпусу: Високоміцна сталь із нікелевим покриттям
• Матеріал контактів: Мідний сплав із золотим напиленням
• Підтримка живлення: 5V / 9V / 12V / 15V / 20V (до 3.25A – 4.5A)
• Особливості: Підтримка швидкої зарядки PD та виводу відео через DisplayPort
• Колір ізолятора: Чорний / Темно-синій (залежно від ревізії)
