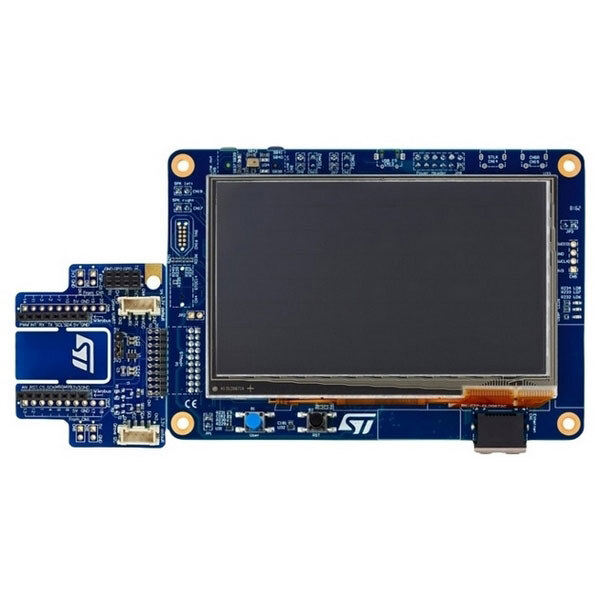

Плата розробника STM32H745I-DISCO

Плата розробника STM32H745I-DISCO призначена для попередньої розробки та подальшого налагодження пристроїв, заснованих на мікроконтролерах серії STM32H7. Дана плата надає широкий набір апаратних засобів (Ethernet 10/100Mb, SDRAM, eMMC, флешпам'ять Quad-SPI, USART, SAI Audi кодек, стерео ЦАП з аудіовходом і виходом, цифровий мікрофон MEMS, ємнісний сенсорний РК-дисплей і тощо), що полегшить розробку користувачеві.

На платі розташований роз'єм підключення різноманітної апаратної периферії та шилдів, призначених для сімейства Arduino™ Uno V3. Також у плату вбудований STLINK-V3E, що є відладчиком і програматором для STM32.

Характеристики:

• Мікроконтролер STM32H745 з 2 МБ флеш-пам'яті та 1 МБ ОЗУ
  1. ARM Cortex-M7 480 MHz/1027 DMIPS
  2. ARM Cortex-M4 240 MHz/300 DMIPS
• Флеш пам'ять 2х512Мбіт/с Quad-SPI NOR
• SDRAM 128Мбіт
• Вбудована eMMC 4Гб

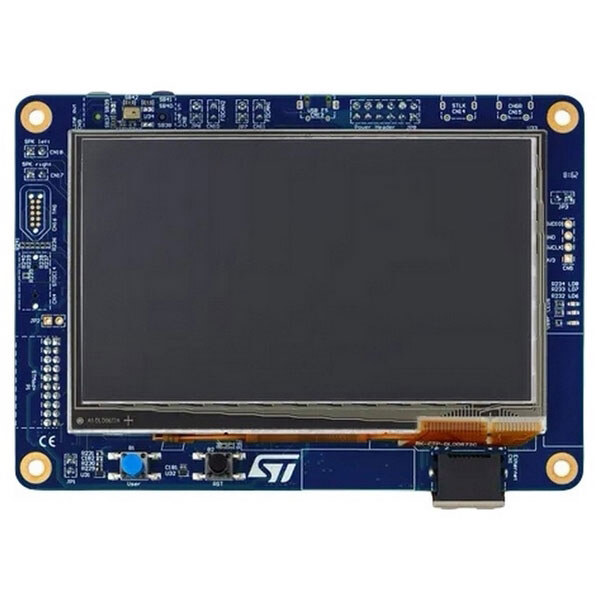

• 4.3-дюймовий сенсорний ємнісний РК-дисплей з інтерфейсом LTDC
• Мережевий інтерфейс сумісний з IEEE-802.3-2002 та підтримкою POE (Power Over Ethernet)
• Роз'єм USB (Micro-AB) OTG FS
• USB-роз'єм (Micro-B) ST-LINK
• Роз'єм USB (Micro-B) живлення
• Роз'єм для стереогарнітури, включаючи аналоговий мікрофонний вхід
• Аудіороз'єм для зовнішніх динаміків
• Цифровий мікрофон ST-MEMS
• Аудіокодек SAI
• 1 кнопка користувача та кнопка скидання
• 2 х FDCAN
• 10-контактний роз'єм TAG-Connect
• 10-контактний сервісний роз'єм Arm® Cortex® з кроком 1.27мм через STDC14
• Роз'єми розширення Arduino™ Uno V3
• STMod +
• Гнучкі варіанти електроживлення:
  1. Роз'єм USB STLINK-V3, роз'єм USB FS
  2. 5 В через RJ45 (Power Over Ethernet)
  3. 5 В від Arduino™ або зовнішнього гнізда
  4. USB-зарядний пристрій
  5. USB-живлення
• Вбудований налагоджувач/програматор STLINK-V3E з можливістю підключення як:
  1. Запам'ятовуючий пристрій (Mass storage)
  2. Віртуальний COM-порт
  3. Порт налагодження
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE)
  1. IAR ™
  2. Keil®
  3. IDE на основі GCC
