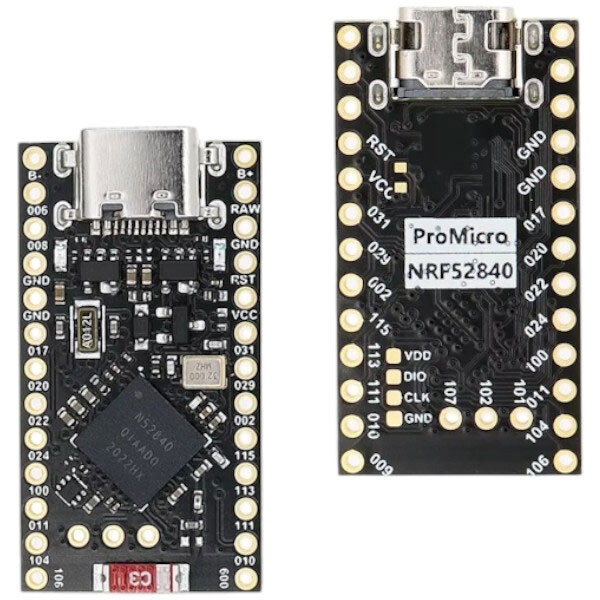

Плата розробника ProMicro NRF52840 Type-C

ProMicro NRF52840 – це альтернативна плата розробки Nice!Nano V2.0. Всі контакти сумісні з Nice! Nano V2, за винятком P1.01/02/07 GPIO, виведених на власні контакти (див. схему, вона несумісна з тими ж трьома контактами на nice! nano). Її контакти такі самі, як у Pro Micro, що означає, що її можна використовувати практично з будь-якою сумісною з Pro Micro клавіатурою. SuperMini працює як по дроту, так і бездротової мережі через Bluetooth 5.0. Плата розробки NRF5280 має інтерфейс для літієвої батареї 3.7V і програмний перемикач, який може відключати живлення світлодіода. У вимкненому стані споживання енергії в режимі очікування становить близько 1000 мкА (1 мА) (власне Nice!Nano використовує близько 20 мкА).

nRF52840 – високопродуктивний малопотужний бездротовий чіп SoC, випущений компанією Norwegian Nordic Semiconductor. Він підтримує кілька бездротових протоколів, включаючи Bluetooth 5, Thread, Zigbee, ANT та 2.4 ГГц. Чіп nRF52840 використовує процесор ARM Cortex-M4F з тактовою частотою 64 МГц, з вбудованою флеш-пам'яттю 1 МБ і 256 КБ ОЗУ (такий самий обсяг флеш-пам'яті та ОЗУ, як у nice!nano). Він також має безліч периферійних пристроїв, включаючи АЦП, ШІМ, SPI, I2C, UART, USB та GPIO і т.д. буд. Крім того, nRF52840 також підтримує безліч функцій безпеки, таких як шифрування AES, хешування SHA-256 та генератор випадкових чисел (TRNG).

При виробництві SuperMini nRF52840 завантажена вбудована програма за замовчуванням Blink-All-IO (всі порти введення-виведення автоматично перемикаються через 1 с). Для входу в завантажувач контролера закоротіть RST на GND двічі протягом 0.5 секунд або просто натисніть кнопку RST двічі протягом 0.5 секунд.

Параметри ProMicro nRF52840:

• Мікроконтролер: nRF52840
• Бездротовий інтерфейс: Bluetooth 5.0
• Процесор: ARM Cortex-M4F
• Частота: 64 МГц
• Флеш-пам'ять: 1 МБ
• ОЗП: 256 КБ
• Струм спокою: (споживання енергії в сплячому режимі) не більше 1 мА
• Мікросхема контролера заряджання акумулятора: підтримує заряджання та розряджання літієвих акумуляторів
• Зарядний пристрій: Двострумова зарядка Li-Po за допомогою перемички, яку потрібно припаяти з макс. струмом 300 мА (nice! nano підтримує до 500 мА)
• Програмно-керований МОП-транзистор на виведенні VCC для зниження споживання струму в режимі очікування світлодіодами та іншими периферійними пристроями
• Попередньо прошить завантажувач nice!nano
• Регулятор струму з низьким падінням напруги (LDO): MICRONE (Nanjing Micro One Elec) ME6217C33M5G з макс. вихідним струмом 800 мА.
