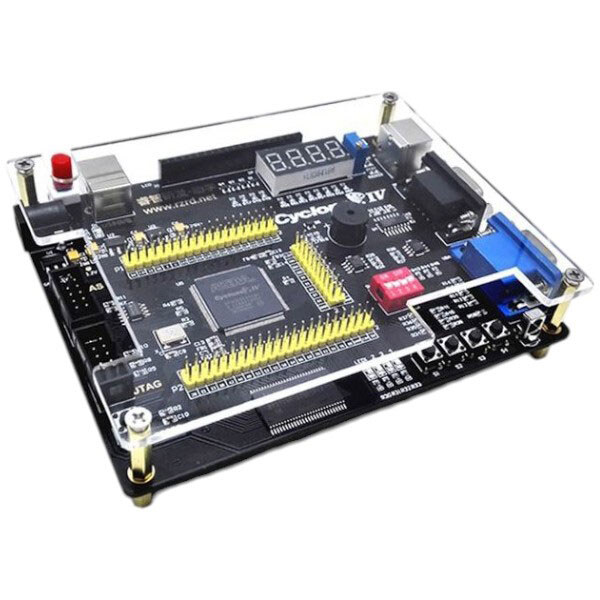

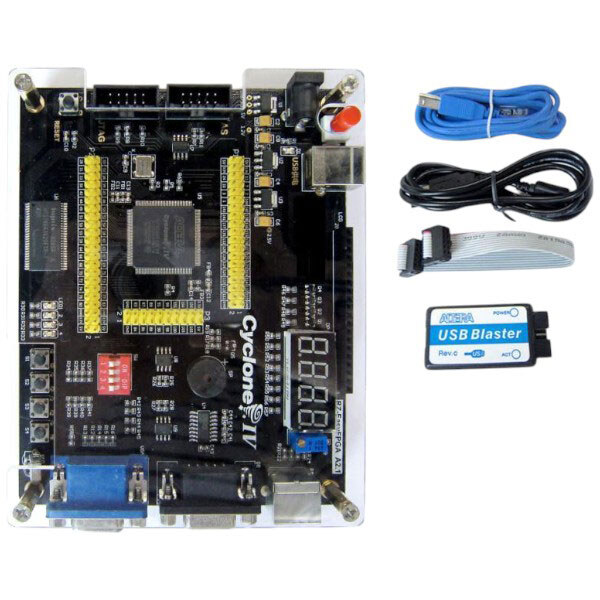

Плата розробника ALTERA CYCLONE IV EP4CE6

Плата розробника розроблена для серії Altera Cyclone IV, оснащена ПЛІС EP4CE6, периферійними роз'ємами, додатковою оперативною пам'яттю, семисегментним дисплеєм, користувацькими кнопками і багатьма іншими корисними аксесуарами на борту і легко інтегрує різні стандартні інтерфейси. Основна відмінність FPGA від мікроконтролерів - паралельна і незалежна робота всіх записаних файлів на максимальній частоті матриці.

Плата дозволить Вам легко і швидко почати свій проект з віртуального процесора Nios II. Схема внутрішніх з'єднань описується за допомогою мови програмування Verylog HDL або VHDL.

Характерною особливістю FPGA мікросхем є те, що всі виводи рівнозначні і легко конфігуруються (за винятком виводів зі спеціальними функціями, такими як: лінії живлення, програмування, тактування)

Характеристики:

• Висота з захисним склом: 20.0 мм
• Довжина: 140.0 мм
• Ширина 105.0 мм

Параметри FPGA Cyclone IV EP4CE6E22C8N:

• Кількість логічних елементів: 6272
• Кількість блоків логічних масивів (LAB): 392
• Кількість входів / виходів: 91
• Робоча напруга живлення: від 1 В до 1.2 В
• Напруга логічних сигналів: від 1,2В до 3.3В
• Робоча температура: від 0 C до + 70 C
• Вид монтажу: поверхневий
• Корпус: QFP-144
• Тактова частота: 50МГц
• Максимальна робоча частота: 200 МГц (PLL)
• Загальний обсяг пам'яті: 270 Кбіт
