Підвищуючий/знижуючий DC-DC перетворювач

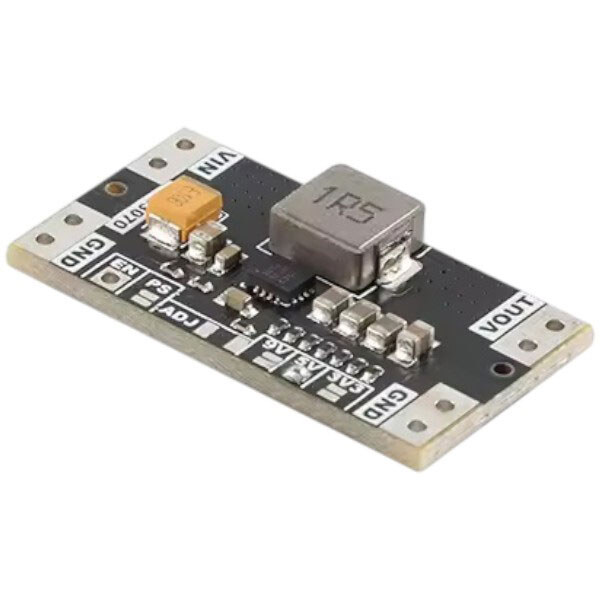

Знижуючий/підвищуючий перетворювач напруги на мікросхемі TPS63070 з фіксованим значенням вихідної напруги 3.3В, 5В або 9В (встановлюється перемичкою припою на платі). За замовчуванням вибрано вихідну напругу 5В.

Характеристики:

• Тип модуля: джерело живлення постійного струму з автоматичним підвищенням та зниженням напруги
• Початкова напруга: 2.8 (після запуску модуль може нормально видавати виставлену напругу в діапазоні вхідної напруги 2–9 В)

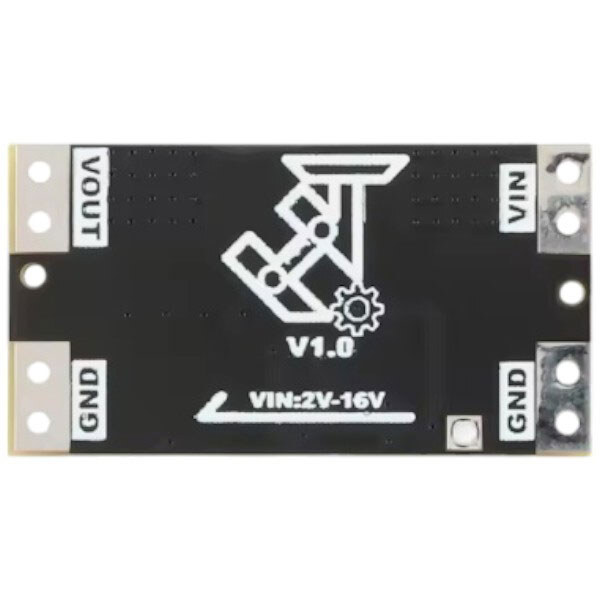

• Вхідна напруга: 2 - 16 В
• Вихідна напруга: 2.5 В - 9 В (встановлюється закорочуванням перемички на платі)
• Вихідний струм (макс.): 2A
• Режим роботи: ШИМ/ЧИМ
• Вихідна пульсація: 10 мВ (9 В), 8 мВ (5 В), 8 мВ (3.3 В)
• (Зверніть увагу, що наведені вище дані по пульсаціях наведені лише для довідки та без навантаження.)
