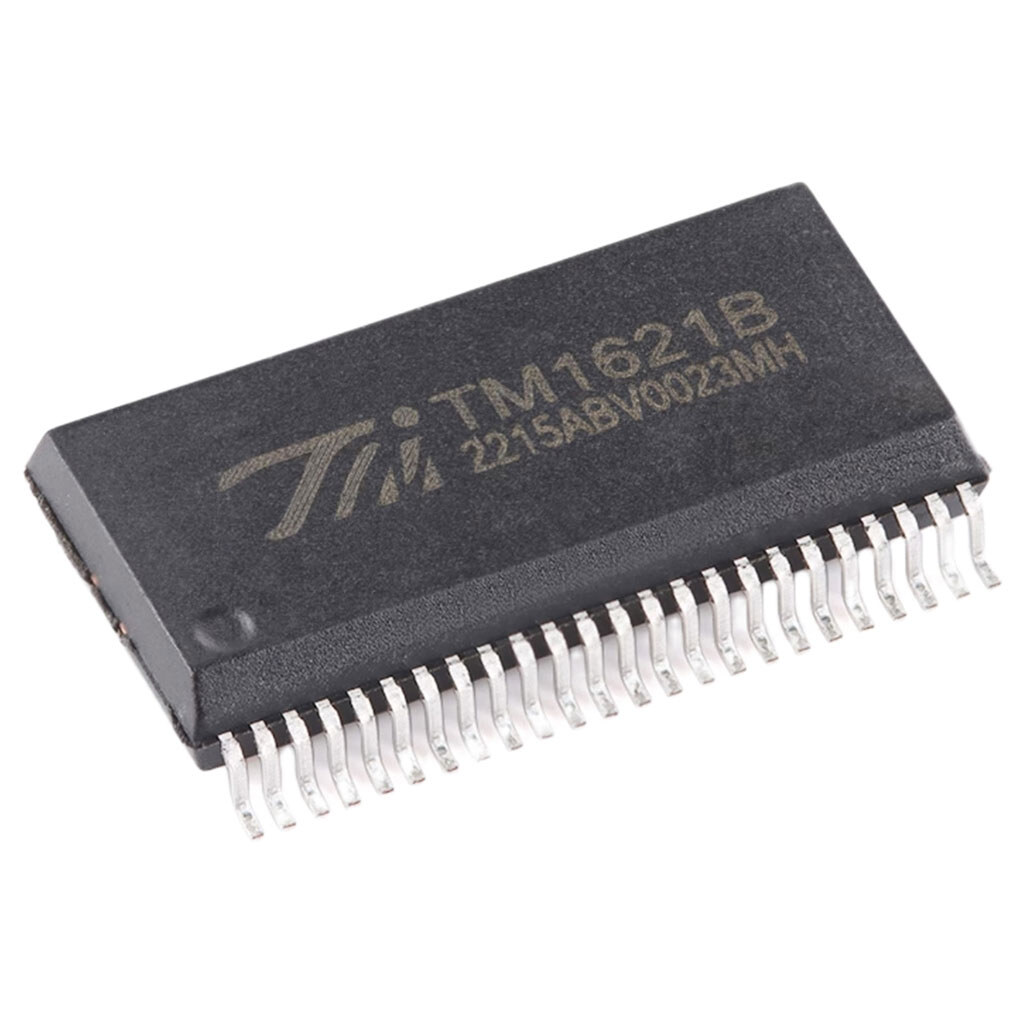

Перетворювач інтерфейсів TM1621B

Універсальний драйвер РК-дисплеїв (LCD Driver) TM1621B у корпусі SSOP-48. Ця мікросхема є аналогом популярної серії HT1621 і призначена для керування сегментними рідкокристалічними індикаторами в пристроях із низьким енергоспоживанням. Завдяки вбудованій пам'яті (RAM) та гнучким налаштуванням коефіцієнтів Bias та Duty, цей контролер дозволяє реалізувати чітку індикацію даних у мультиметрах, електронних вагах, термометрах та системах "розумний будинок". Зв'язок із мікроконтролером здійснюється за допомогою простого 3- або 4-провідного послідовного інтерфейсу.

• Тип пристрою: Контролер/драйвер сегментних РК-дисплеїв.
• Структура пам'яті: 32 x 4 біт (128 сегментів).
• Конфігурація виходів: 32 сегменти (SEG) та 4 загальні виводи (COM).
• Інтерфейс: Послідовний (CS, WR, RD, DATA).
• Енергоспоживання: Наднизький струм у режимі очікування та роботи (60 мкА).
• Функції: Вбудований генератор (256 кГц), таймер Watchdog, звуковий вихід (Buzzer), режим енергозбереження.
• Напруга живлення: 2.4 В … 5.2 В.
• Корпус: SSOP-48 (ширина 300 міл)
