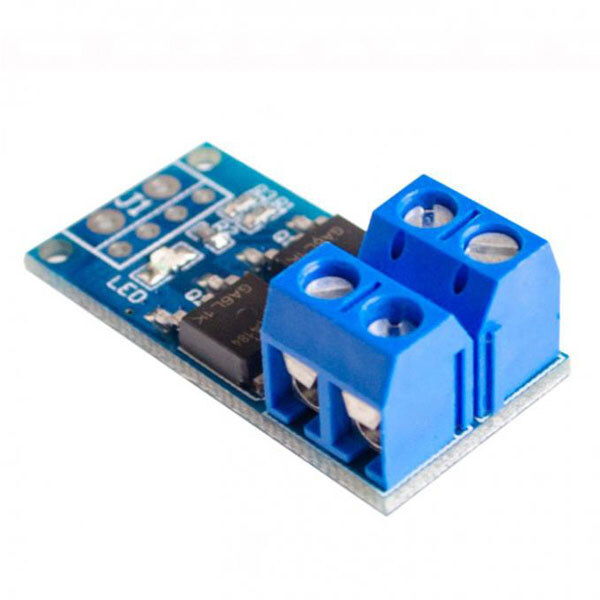

Модуль силового ключа на двох MOSFET AOD4184

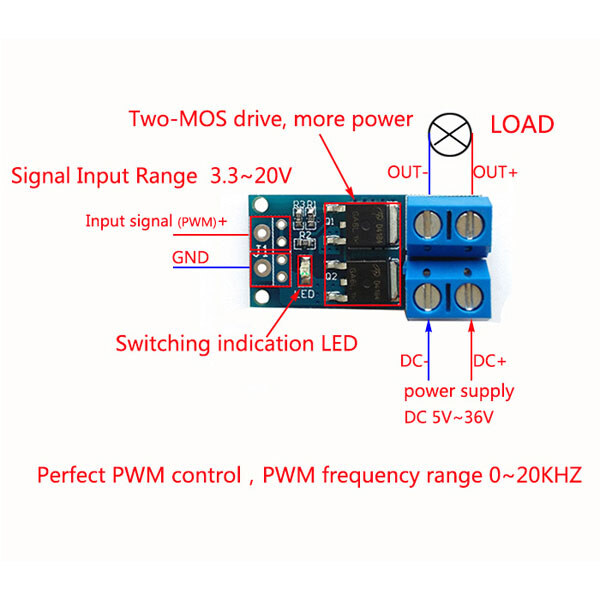

Силовий модуль на двох польових транзисторах AOD4184 призначений для комутації навантаження з максимальною напругою до 36В і струмом до 15А при кімнатній температурі. сигналу керування на модулі встановлено індикаторний світлодіод.

При керуванні соленоїдами та електромагнітами потрібна обов'язкова установка захисного діода паралельно обмотці електромагніта у зустрічному включенні.

Характеристики:

• Транзистор модуля AOD4184/AOD514
• Кількість транзисторів модуля: 2
• Максимальна напруга живлення: 40В
• Максимальний струм транзистора: 50А

• Опір відкритого каналу:

  • При напрузі на затворі 4,5В - менше 11мОм
  • При напрузі на затворі 11В - менше 8мОм

• Максимальна частота ШІМ управління: 20КГц
• Максимальна напруга керування: 20В
• Максимальна комутована потужність;
• Робочий діапазон температур: від -40 до 85 градусів
• Розміри модуля: 34 x 17 x 17 мм
