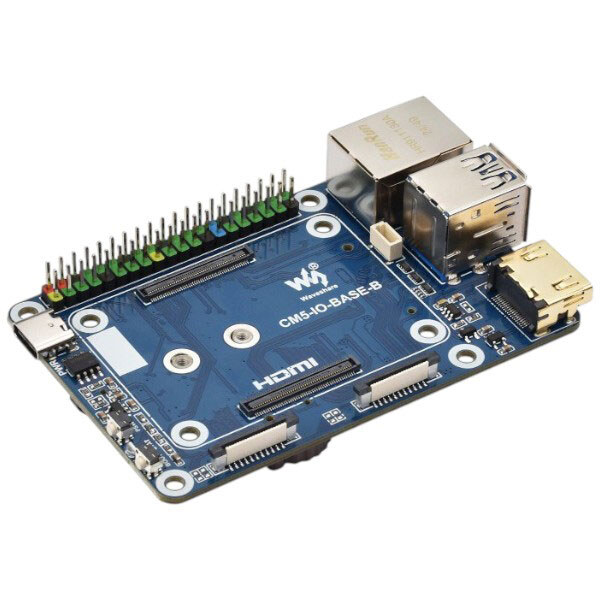

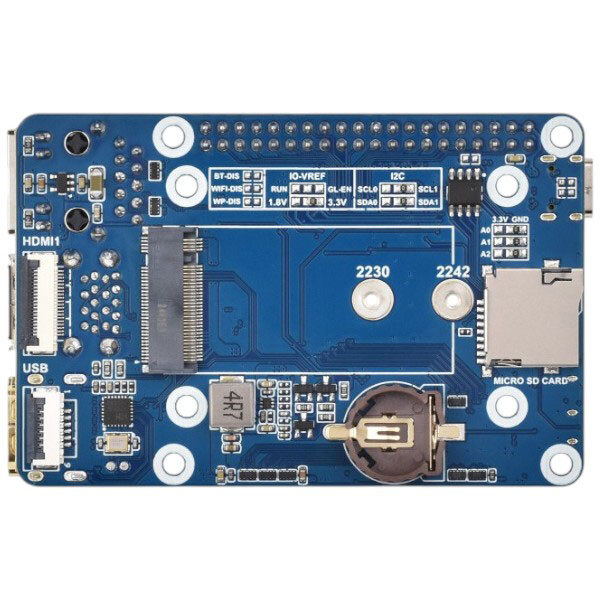

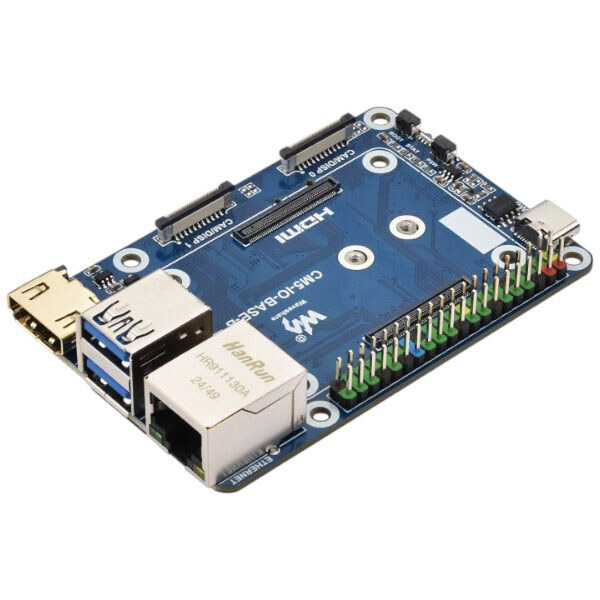

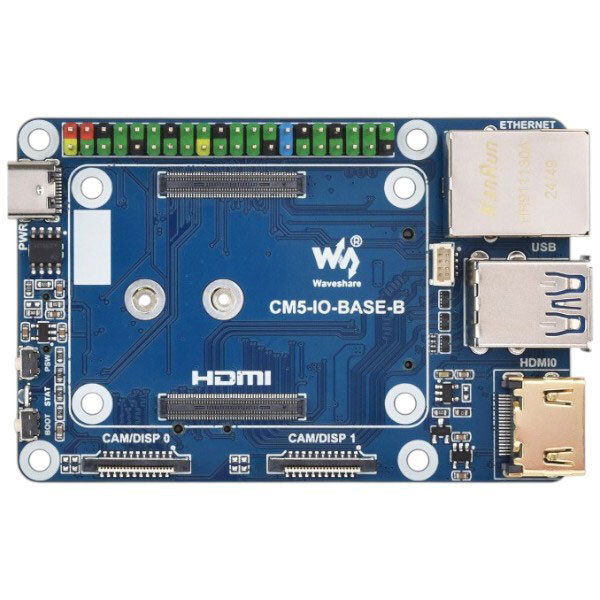

Міні-базова плата для Raspberry Pi Compute Module 5 з EEPROM та мікросхемою шифрування

Базова плата з роз’ємом CM5 для всіх варіантів обчислювального модуля CM5, оснащена широким набором портів та інтерфейсів для підключення периферії, з підтримкою високошвидкісного Ethernet, USB, HDMI та MIPI. Забезпечує надійне живлення та додаткові функції безпеки для складних електронних проектів.

Характеристики:

Роз'єм: CM5, сумісний зі всіма варіантами Compute Module 5

Підключення: RJ45 гігабітного Ethernet

Роз'єм M.2: M KEY (2230/2242)

Роз'єм GPIO: 40PIN для Raspberry Pi

USB порти: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (6-контактний 1-мм FFC-роз’єм)

MIPI: 4-канальний інтерфейс MIPI × 2 (22-контактний 0.5-мм FFC-роз’єм)

Відео виходи: 2 порти HDMI (включно з одним через FFC-роз’єм), підтримка двох 4K виходів

Сховище: Слот для картки TF для CM5 Lite (без eMMC)

Роз'єм вентилятора: ШИМ JST-SH 5 В, 4 контакти

Інші компоненти: Вбудована пам’ять EEPROM та чіп шифрування

Живлення: 5 В постійного струму, максимальний струм 5 А

Розміри базової плати: 85 × 56 мм
