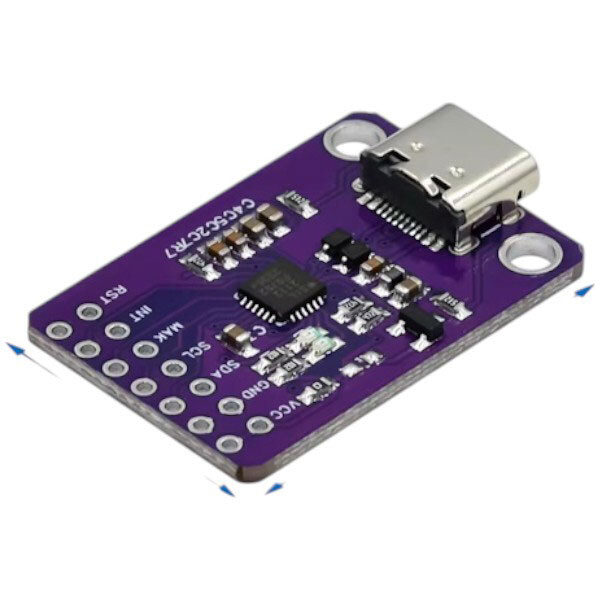

Конвертер SMBus-I2C CP2112 Type-C

• Контролер моста USB-to-SMBus CP2112 поєднує в собі повноскоростний функціональний контролер USB 2,0, генератор модуля USB і вісім контактів GPIO. Усі налаштування і параметри конфігурації можуть бути обрані через простий GUI конфигуратор. Стандартні пристрої класу HID не вимагають розробки складної прошивки і драйверів. Модуль CP2112 забезпечує швидке підключення через USB з мінімальними зусиллями з розробки.

Внутрішня структура:

Характеристики:

• Джерело живлення USB шини: від 4.0 до 5.25 В
• Внутрішнє живлення: від 3.0 до 3.6 В
• Напруга введення/виведення: від 1.8 В до VDD
• Температура робочого середовища: -40 ~ +85 °C
• Схема скидання живлення на чіпі, регулятор напруги на чіпі: вихід +3.45 В
• Відповідає стандарту USB 2.0; повна швидкість (12 Мбіт/с)
• Інтегроване 194-байтовое одноразове програмоване ПЗУ для зберігання настроюємої інформації про продукт
• Буфер SMBus: 512 байт
• I2C адреса пристрою: настроюється
• 8 GPIO можуть бути налаштовані як входи/виходи і відкритий стік/push-pull
• Настроюється вихід внутрішнього генератора: для зовнішніх пристроїв від 48 МГц до 94 кГц
• Індикація: перемикання світлодіодів під час читання/запису SMBus
