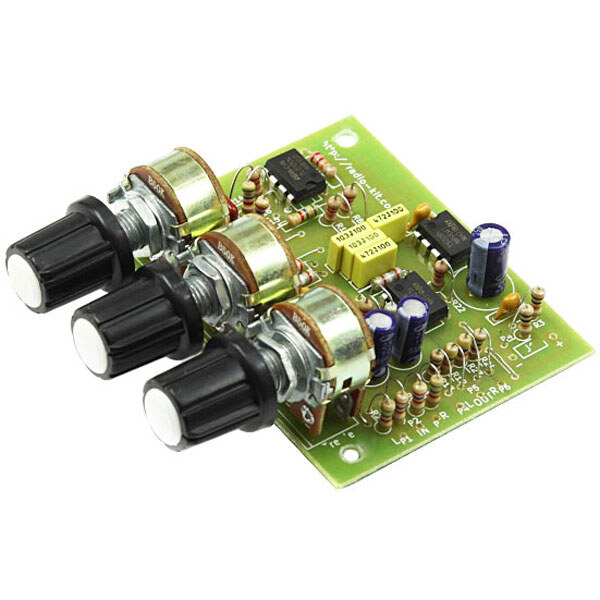

Конструктор "Темброблок стерео K262"

Темброблок призначений для використання в аудіоапаратурі та дозволяє плавно змінювати частотну характеристику звукового сигналу, посилюючи або послаблюючи в області низьких, середніх та високих частот. Для цього його слід підключити між попереднім підсилювачем та підсилювачем потужності звукового тракту. Регулювання здійснюється трьома здвоєними потенціометрами RV1-RV3 (RV1 для низьких частот, RV2 для високих та RV3 для середніх). В якості активних елементів, використовуються операційні підсилювачі з малим шумом та з низьким коефіцієнтом нелінійних спотворень.

Технічні характеристики:

• U живлення: 6 - 20 В
• U вхідне: 0,1 - 0,2 В
• U вихідне: до 0,5 В
• I струм: 15 мА
• Регулювання: НЧ 10 - 300 Гц
• ВЧ: 3 - 20 кГц

Загальний опис:

• На елементі U1 зібрано фільтр низьких та високих частот, які регулюються змінними резисторами RV1 та RV2 відповідно. На елементі U3 фільтр середніх частот, регульований потенціометром RV3.
• Елемент U2 формує стабілізовану віртуальну землю, що дозволяє використовувати пристрій під час однополярного живлення.

Примітка:

• Правильно зібрана схема налаштування не потребує.
• Номінал вихідних конденсаторів C9, C17 можуть бути збільшені для поліпшення характеристик області НЧ.
