Конструктор "Генератор сигналів"

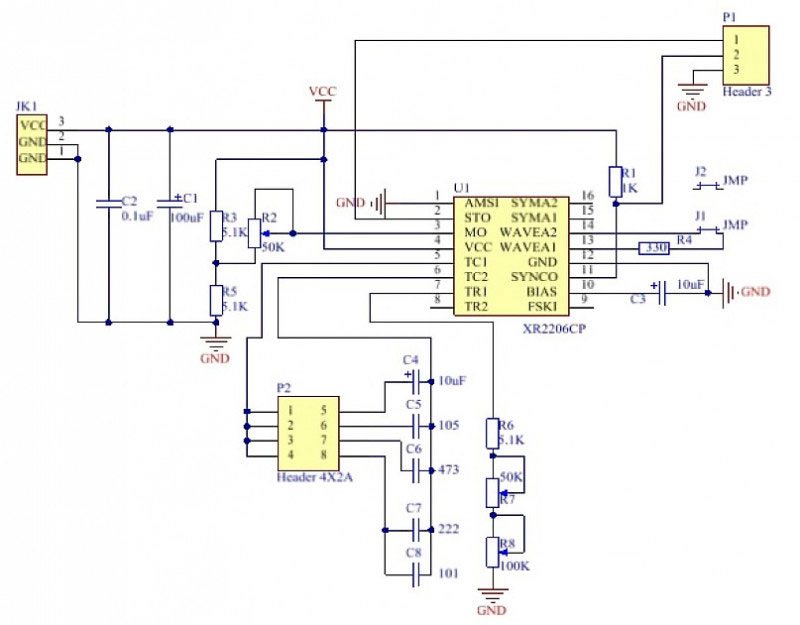

Набір для складання аналогового функціонального генератора, на схемі XR2206, синусоїдальних, трикутних та прямокутних сигналів із регулюванням частоти в діапазоні від 1 Гц до 1 МГц. Застосовується у радіоаматорській практиці.

Налаштування частоти здійснюється двома резисторами та джампером вибору діапазону частот (1-10 Гц/10-100 Гц/100 Гц-3 кГц/3-65 кГц/65 кГц-1Гц).

Діапазон частот: 1 Гц - 1 МГц Напруга живлення: 9-12 В (DC) Вихідний опір: 600 Ом +10% Синусоїдальний сигнал: Амплітуда: 0-3 В при 9 В Спотворення: <1% (при 1 кГц) Нерівномірність: + 0.05 дБ 1 Гц-100 кГц Прямокутний сигнал: Амплітуда: 8 В (без навантаження) при 9 В DC вхід Час підйому: <50 нс (при 1 кГц) Час падіння: <30 нс (при 1 кГц) Асиметрія: <5% (при 1 кГц) Трикутний сигнал: Амплітуда: 0-3 В при 9 В Нелінійність: <1% (до 100 кГц) Складається з: Друкована плата генератора Мікросхема XR2206 Роз'єм живлення DC Jack Резистори: 5.1K (3 шт), 1К, 330 Конденсатори: 10 мкф 25 В (2 шт), 100 мкф 16 В Джампера (2 шт) Неполярні конденсатори: 101, 104, 105, 222, 473 Змінні резистори з ручками (3 шт) Акриловий корпус з кріпленням Інструкція англійською мовою
