Конструктор "Електронні ваги" на базі Arduino UNO R3 від Keyestudio

У нашому повсякденному житті ми постійно стикаємося з необхідністю зважування чого-небудь. Професійні ваги на ринку мають велику кількість функцій і у них висока точність вимірювання ваги. Чи є можливість для ентузіастів зробити власні недорогі електронні ваги? Звичайно можна! Легко створити електронні ваги з відкритим кодом. Вам просто потрібен ваговий модуль, модуль на мікросхемі hx711, спеціалізований для зважування, і контролер Arduino з відповідною бібліотекою. Все стає так просто!

Код виробника: KS0087

Принцип роботи:

Величина ваги вимірюється від невеликої деформації, викликаної деформацією металу. Для вимірювання ваги використовується найбільш часто використовуваний тензодатчик для вимірювання деформації. У пристрої використовується тензодатчик, прикріплений до поверхні цього датчика, щоб виміряти вплив сили.

HX711 - це чіп 24-розрядного АЦП-перетворювача, призначений для високоточного датчика зважування. У порівнянні з іншими чіпами такого ж типу цей чіп відрізняється високою інтеграцією, швидкою відповіддю і сильною антіінтерференціонной інтегральної зовнішньої схемою, необхідної іншими мікросхемами, включаючи стабілізовану напругу і вбудований тактовий генератор. Це знижує вартість готової конструкції і в той же час покращує її продуктивність і надійність.

Інтерфейс і програми цього чіпа і мікросхеми мікроконтролерів дуже прості. Всі керуючі сигнали керуються без програмування внутрішнього регістра чіпа. Коефіцієнт посилення в каналі А становить 128 або 64 біт, а відповідна йому амплітуда різних вхідних сигналів при повному навантаженні складає ± 20 мВ або ± 40 мВ. Коефіцієнт посилення в каналі B фіксований значенням 32. Стабилізована напруга живлення, пропонована мікросхемою перетворювача, може безпосередньо живити зовнішній датчик, таким чином немає необхідності в додатковому джерелі стабільної напруги на основній платі. Внутрішній тактовий генератор не потребує будь-яких зовнішніх пристроїв. Автоматичне скидання спрощує ініціалізацію при вмиканні пристрою.

Особливості:

• Канали A або B можуть вибирати різні входи.
• Коефіцієнт посилення становить 64 або 128 в малошумному програмованому підсилювачі.
• Стабілізовану напругу живлення, пропоновану чіпом, можна безпосередньо подавати живлення для зовнішнього датчика і АЦП - перетворювача.
• Генератор тактуючих імпульсів не потребує будь-яких зовнішніх додаткових пристроїв. При необхідності він може використовувати зовнішній кварцевий генератор.
• Функція автоматичного скидання
• Всі сигнали керуються без програмування регістра внутрішнього чіпа.
• Альтернативна швидкість передачі даних 10 Гц або 80 Гц

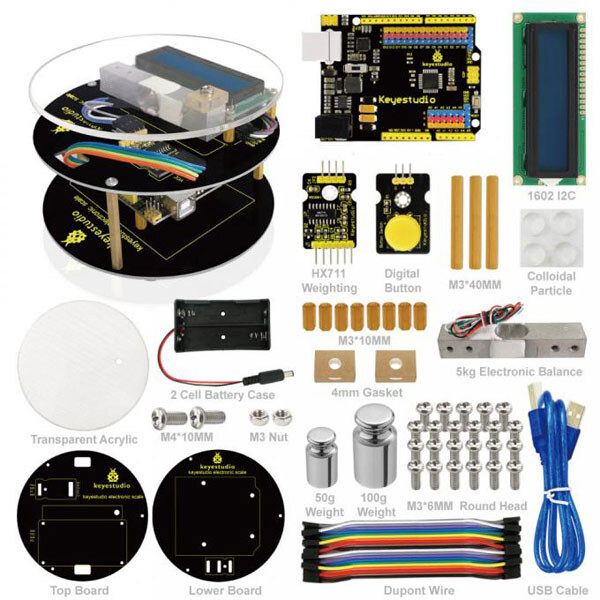

Склад набору:

• Контролер Arduino UNO
• Верхня і нижня платформи корпусу
• Акрилова пластина датчика ваги
• Тензодатчик
• Модуль мікросхеми hx711
• Модуль кнопки
• Символьний дисплей з інтерфейсом I2C
• Набір перемичок мама-мама
• Батарейний відсік
• Калібрувальні гирі
• Комплект кріплення
• Інструкція по збиранню
