GPIO АЦП/ЦАП шилд з PCF8591 для Raspberry Pi від Keyestudio

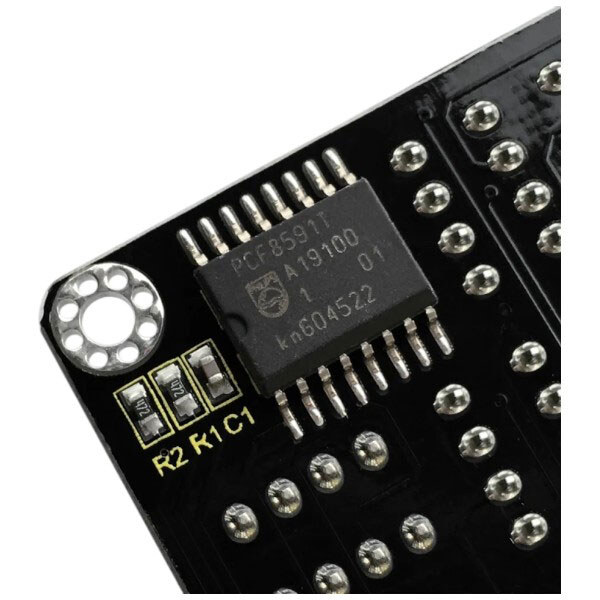

На інтерфейсі Raspberry Pi GPIO немає функції АЦП/ЦАП, однак це більше не буде проблемою. Шилд RPI GPIO-PCF8591 дозволяє вам додавати високоточні функції AD/DA Raspberry Pi. PCF8591 має чотири 8-бітових аналого-цифрових перетворювачів і один 8-бітний цифро-аналоговий перетворювач. До Raspberry Pi шилд підключається через інтерфейс I2C.

Особливості:

• Одне джерело живлення
• Робоча напруга живлення від 2.5 до 6 В
• Низький струм у режимі очікування
• Послідовне введення/виведення через шину I2C
• Вибір адреси мікросхеми за 3 апаратними адресними контактами
• Частота дискретизації визначається швидкістю шини I2C
• 4 аналогові входи, програмовані як несиметричні або диференціальні входи
• Вибір каналу, що автоматично збільшується
• Діапазон аналогової напруги від VSS до VDD
• Вбудована схема відстеження та зберігання
• 8-бітове послідовне наближення АЦП
• Помножуючий ЦАП з одним аналоговим виходом.

Області застосування:

• Системи управління зі зворотним зв'язком
• Маломощний перетворювач для віддаленого збору даних
• Устаткування з живленням від батареї
• Збір аналогових значень в автомобільних, аудіо- та телевізійних додатках

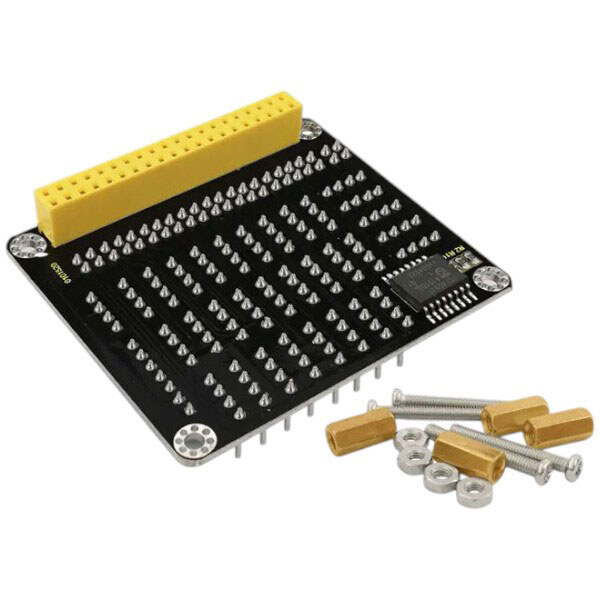

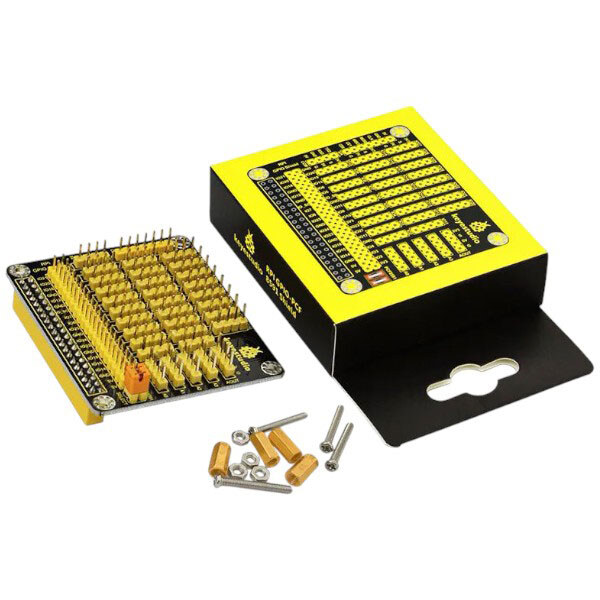

Комплектація:

1. Шилд RPI GPIO-PCF8591
2. Латунна стійка х 4
3. Гвинт та гайка х 4
