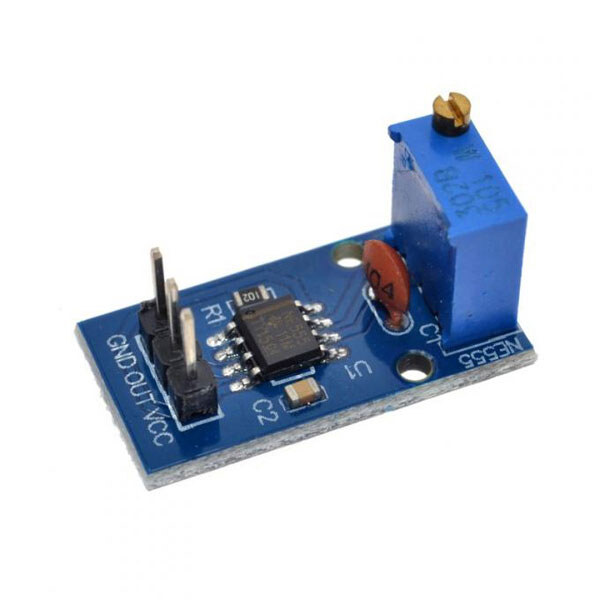

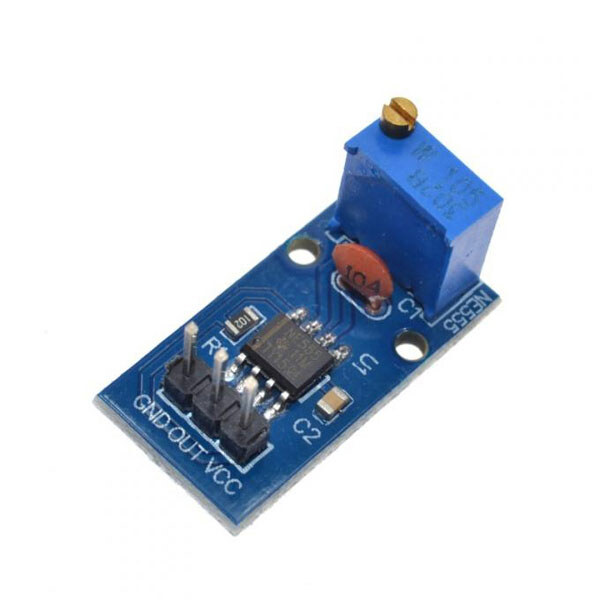

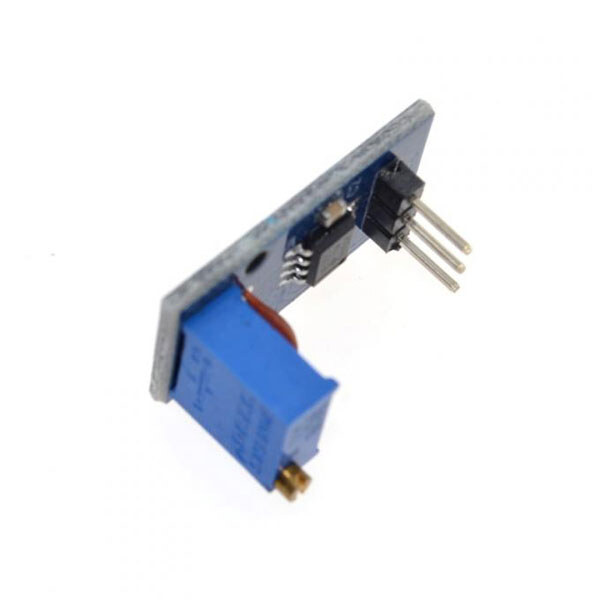

Генератор на базі таймера NE555 МІНІ

Генератор прямокутних імпульсів зібраний на таймері NE555, з потенціометром для регулювання частоти сигналу. Модуль використовується в проектах на мікроконтролерах для регулювання параметрів вихідних імпульсів в широких межах або як задаючий генератор в налаштуванні та тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, які визначаються RC-ланцюжком.

Для використання модуля потрібно створити на його основі макет, підключити живлення та підключити до контролера або до іншого електронного пристрою. Частота вихідних прямокутних імпульсів регулюється за допомогою ручки потенціометра (підлаштовного резистора), позначеного RP1, в діапазоні 1 Гц ... 100 кГц. Інші параметри вихідного сигналу не регулюються. Амплітуда вихідних імпульсів пропорційна напрузі джерела живлення (4,5 ... 18 В).

3-х контактний штирьовий роз'єм з відстанню між контактами 2,54 мм.

Позначення контактів:

• GND – загальний контакт;
• OUT – вихідний сигнал;
• VCC – напруга живлення.
• Живлення модуля здійснюється або від Arduino контролера, або від зовнішнього джерела живлення. Напруга живлення модуля 4,5 ... 18 В постійного струму. Струм споживання близько 225 мА. Вихідний струм генератора не перевищує 200 мА, тому для управління більш потужним навантаженням необхідний підсилювач струму вихідного каскаду.

Характеристики:

• мікросхема таймера: NE555
• форма генеруючих імпульсів: прямокутні імпульси
• регулювання частоти вихідних імпульсів в діапазоні: 1 Гц ... 100 кГц
• напруга живлення: 4,5 ... 18 В (DC)
• споживаний струм: 225 мА
• макс. вихідний струм: 200 мА
• робоча температура: 0 ... 70 ° C
• розміри: 25 х 13 х 13 мм
