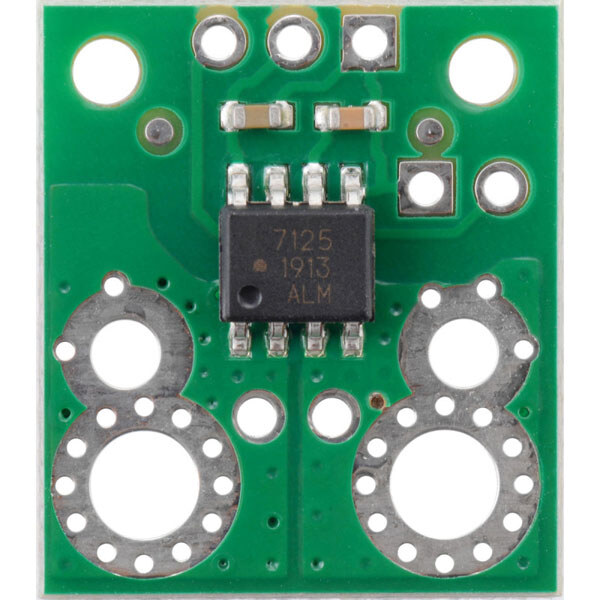

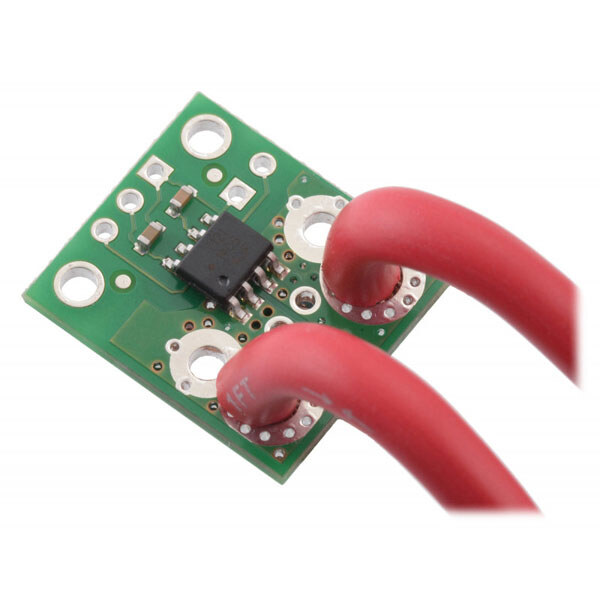

Датчик струму ACHS-7125 від -50А до 50А від Pololu

Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7125 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.

*Рекомендуємо уважно ознайомитись з технічним описом ACHS-712х перед використанням цього продукту.

Ключові функції датчика:

• Внутрішнє опір провідного тракту зазвичай становить 0.7 мОм, а друкована плата виготовлена із міді, тому в платі втрачається дуже мало енергії.
• Використання датчика Холла означає, що ІС здатна електрично ізолювати струмовий шлях від електроніки датчика (до 3 кВ RMS), що дозволяє вставляти датчик у будь-якому місці вздовж поточного шляху струму та використовувати його у додатках, що потребують електричної ізоляції.
• Смуга пропускання датчика 80 кГц, яку можна зменшити, додавши конденсатор упоперек бортових контактів з позначкою «фільтр».
• Висока точність і надійність: типова загальна похибка виходу ±1,5% при кімнатній температурі при заводському калібруванні, надзвичайно стабільна вихідна напруга зміщення та майже нульовий магнітний гістерезис.
• Надійна іс датчика може витримувати стрибки перехідного струму до 100 мс до 100 А.
• Широкий діапазон робочих температур від -40 до 110°C.

Контакти для підключення позначені на нижній шовкографії, як показано на малюнку. Шовкографія також показує напрямок, що інтерпретується як позитивний потік струму через стрілку +i.
