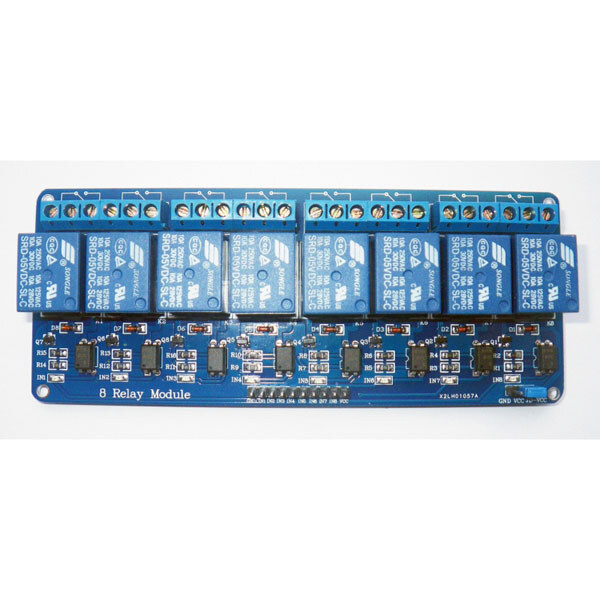

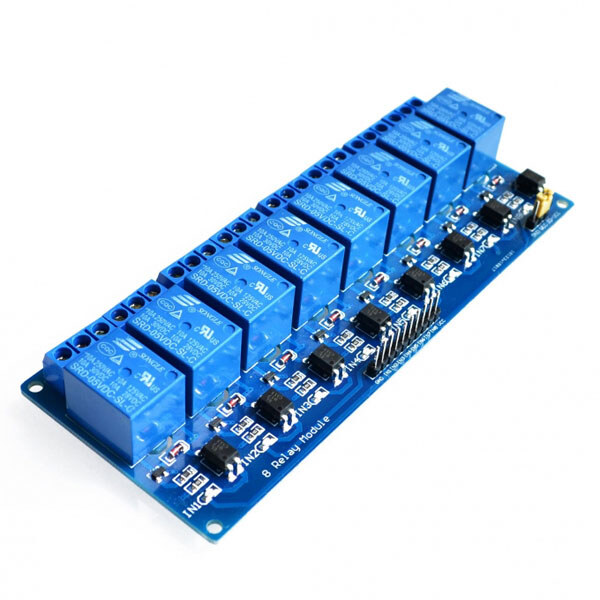

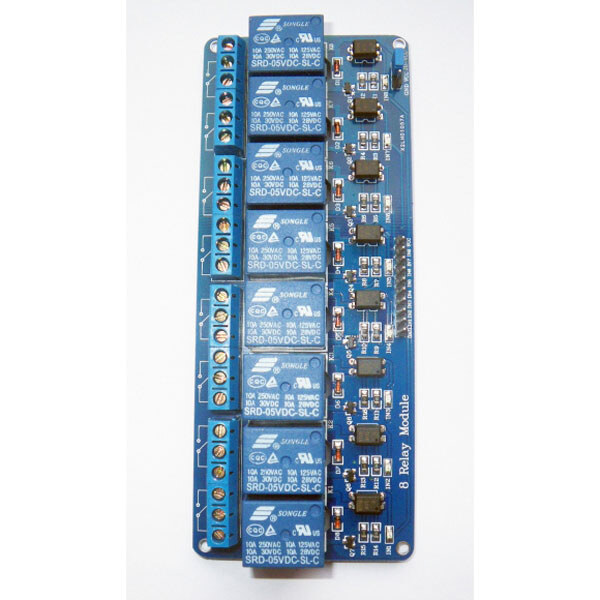

8-ми канальний модуль реле 5В 10А

Може управлятися безпосередньо з виводів мікроконтролера (Arduino і подібним). Максимальний струм навантаження 10А при напрузі 250В. Розміри модуля: 13.9 x 5.2 x 1.7 см.

Якщо вам потрібна повна оптична ізоляція підключіть "Vcc" до виходу +5 Arduino, але не підключайтеся до Gnd. Приберіть джампер Vcc to JD-Vcc. Підключіть окремі +5 до виводу "JD-Vcc" і окремі Gnd. Це дасть живлення для транзисторів і обмотки реле. Якщо ж вам достатньо ізоляції реле то можна просто живити модуль від виводів Arduino + 5В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.

Важливо: для замикання реле потрібно подати на керуючий вхід низький логічний рівень (LOW), тоді реле замикається і світлодіод загоряється, для розмикання реле потрібно подати рівень логічної одиниці (HIGH). Пропонуємо також ознайомитися з дво- і одно- канальними модулями реле.
