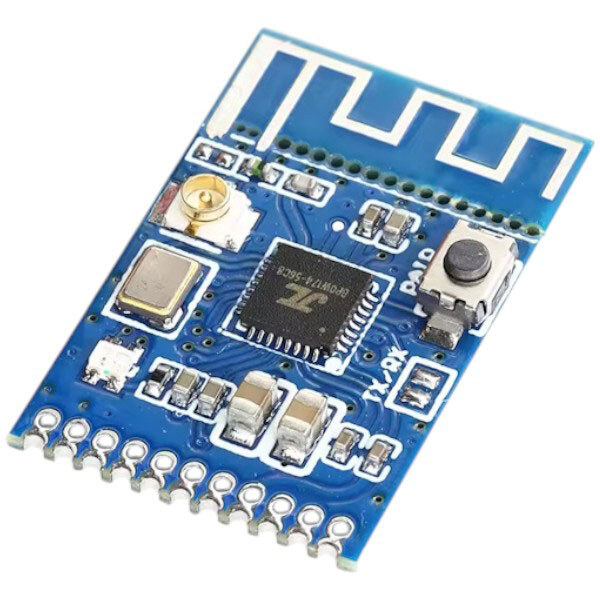

Звуковой Bluetooth 5.3 модуль приёма-передачи стерео-звука

• Модуль аудиопередатчика Bluetooth, объединяющего передачу и прием стереозвука через интерфейс Bluetooth 5.3. Этот модуль поддерживает команды последовательного AT-порта для настройки совместимых соединений имен устройств Bluetooth, получения результатов поиска, изменения имен Bluetooth, управления соединениями и отключениями и других команд. Этот модуль настраивается для работы в режиме передачи звука Bluetooth или в режиме приема звука Bluetooth путем установления паяных соединений (перемычек), поддерживает отображение состояния световым индикатором. Модуль широко используется в ситуациях, где требуется прием и передача звука через Bluetooth и т.д.
• При настройке в режиме передачи Bluetooth может передавать стереоаудиосигналы беспроводной связи через Bluetooth с помощью модулей, настроенных в режиме приема, или подключаться к наушникам и динамикам Bluetooth для беспроводной передачи аудиосигналов на принимающие устройства Bluetooth.
• При настройке режима аудио с помощью Bluetooth можно подключаться к смартфонам или планшетам для воспроизведения музыки через Bluetooth.

Совместимость: Из-за многочисленных решений для наушников Bluetooth и чипов динамиков, доступных на рынке, существуют отличия в базовом программном обеспечении чипов. При настройке в режиме передачи, этот модуль гарантирует идеальную совместимость только с таким же аудиоприемником Bluetooth и Bluetooth и не гарантирует совместимость с приемными устройствами Bluetooth других производителей на рынке. Он не может подключаться к машинам автомобильной навигации «все в одном» или устройствам, требующим проверки пароля. Если вы столкнетесь с несовместимостью при подключении к приемникам Bluetooth других производителей (например, странные проблемы, такие как невозможность подключения, бесшумное подключение и т.д.), их невозможно решить.

• Идеальное сочетание - два одинаковых модуля, один из которых будет передатчиком, а другой - приемником, для беспроводной передачи аудиосигналов между двумя модулями.

Управление модулем кнопкой:

Короткое нажатие - запуск привязки к новому устройству Длительное (2 сек) нажатие - переключение входа (USB или AUX)

Характеристики:

• Размеры: 23.5 х 15.5 мм
• Рабочее напряжение: от 3.5 до 5 В
• Рабочий ток: 35мА
• Дальность работы: ≤ 20 метров
• Выходная мощность: +5 дБм
• Диапазон частот: от 2402 МГц до 2480 МГц
• Динамический диапазон звукового канала: 80 дБ
• Суммарные гармонические искажения звука: -70 дБ *Частотная характеристика звукового канала: от 20 Гц до 20 кГц
• Соотношение аудиосигнала и шума: 95 дБ
• Амплитуда входного и выходного аудиосигнала: ≤ 2Vpp Количество каналов: 2 канала (стерео)
• Задержка передачи: 250-300 мс
• Наружная антенна: 2.4 ГГц
• Модуль интегрирует интерфейс выхода IPX 1 из RF для внешних внешних антенн 2.4ГГц. Когда модуль применяется внутри изделия с металлическим корпусом, необходима внешняя антенна. При использовании внешней антенны необходимо отсоединить PCB антенну платы (аккуратно отломить по линии перфорации) и подключить кабель IPX RF (внешняя антенна 2.4 ГГц должна быть приобретена самостоятельно, и модуль не поставляется с внешней антенной).
