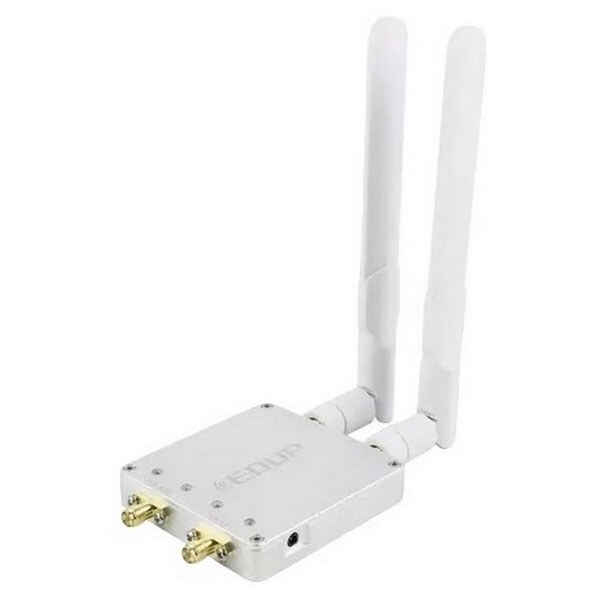

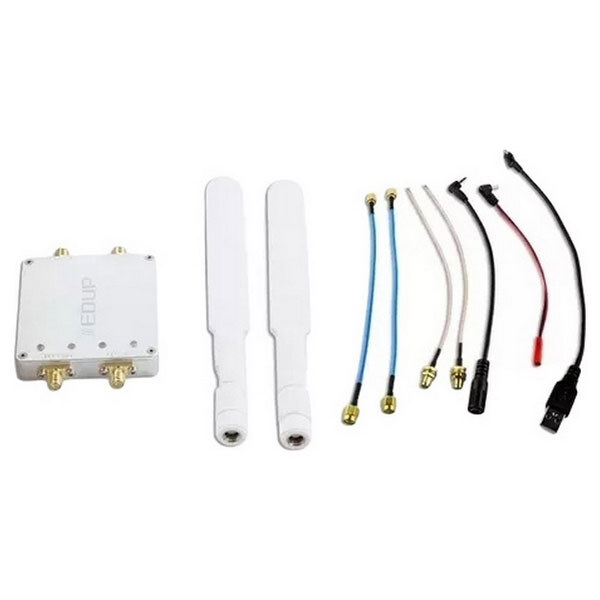

Усилитель сигнала EDUP EP-AB022

EDUP EP-AB022 - двухдиапазонный усилитель на два канала, каждый из которых усиливает свою частоту, один канал - 2.4 ГГц, второй -5,8 ГГц.

Сверхнизкий уровень шума 3,0 дБ Рабочий диапазон входного напряжения от 5 до 16 В Работа с сертифицированными устройствами беспроводной локальной сети IEEE 802.11a/n. Просто подключи и работай, программное обеспечение не требуется 80-кратное увеличение мощности, улучшение качества связи и покрытие сертифицированных устройств WLAN

Технические характеристики канала 5,8 ГГц:

1. Диапазон частот: 5725-5850 МГц
2. Рабочее напряжение: 5-16 В
3. Усиление приёма: 16 дБ ± 1
4. Усиление передачи: 18 дБ ± 1
5. Максимальная выходная мощность (P1 дБ): 36 дБм (4 Вт)
6. Входная мощность триггера: мин: 3 дБм Макс: 20 дБм 7.EVM: 3% при 28 дБм 802.11a 54 Мбит/с OFDM 64QAM BW 20 МГц
7. Уровень шума: <3,0 дБ
8. Текущий источник питания: 485 мА @ Pout 28 дБм 12 В
9. Задержка переключения TX/RX: 1 мкс
10. Светодиодный индикатор: передатчик: зеленый; Приемник: красный
11. ВЧ-разъем: вход: SMA-K; Выход: РП-СМА-К

Параметры канала 2,4 ГГц:

1. Диапазон частот: 2400-2500 МГц
2. Рабочее напряжение: 5-16 В
3. Усиление приёма: 16 дБ ± 1
4. Усиление передачи: 18 дБ ± 1
5. Максимальная выходная мощность (P1 дБ): 36 дБм (4 Вт)
6. Входная мощность триггера: мин: 3 дБм Макс: 20 дБм 7.EVM: 3% при 28 дБм 802.11a 54 Мбит/с OFDM 64QAM BW 20 МГц
7. Уровень шума: <3,0 дБ9
8. Текущий источник питания: 485 мА @ Pout 28 дБм 12 В
9. Задержка переключения TX/RX: 1 мкс
10. Светодиодный индикатор: передатчик: зеленый; Приемник: красный
11. ВЧ-разъем: вход: SMA-female; Выход: RP-SMA female
12. Температура хранения: -40℃～+150℃
13. Рабочая влажность: до 95% отн. влажность
14. Рабочая температура: -30℃～+70℃
15. Разъем питания: 2,5*0,7 мм постоянного тока (по умолчанию)
16. Размер корпуса: 656112 (мм)
17. Материал корпуса: алюминий
18. Вес нетто: 0,12 кг
