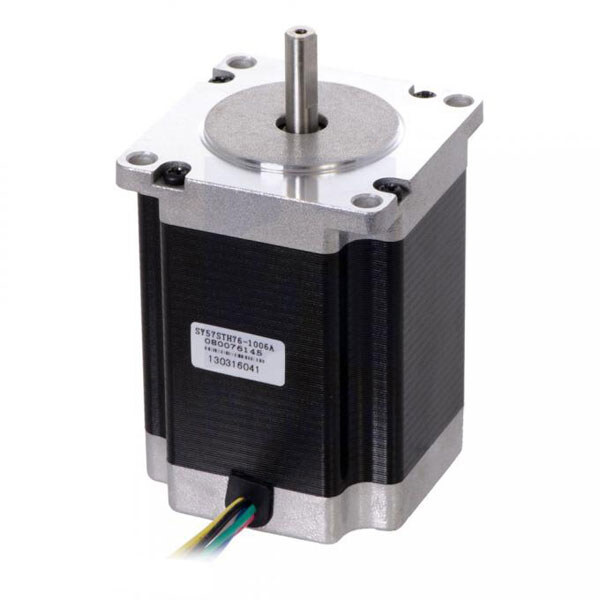

Шаговый двигатель SOYO NEMA23 SY57STH76-1006A от Pololu

Двигатель SY57STH76-1006A. ОРИГИНАЛ. Мощный и надежный - главные характеристики этого двигателя. Если ищете шаговик для 3D-принтера, станка ЧПУ или лазерного резака - Вы его нашли!

Код производителя: 1477, SY57STH76-1006A

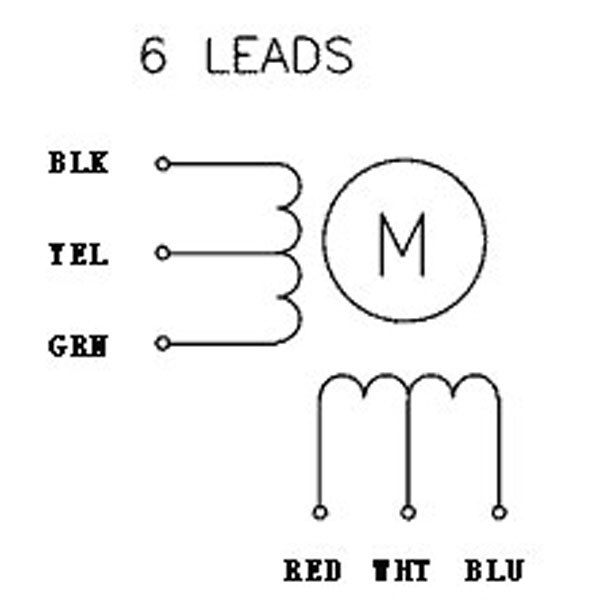

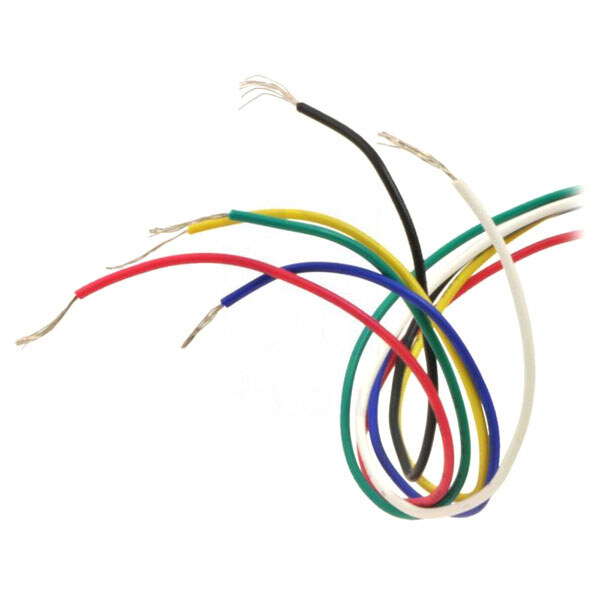

SY57STH76-1006A - гибридный шаговый двигатель с высоким крутящим моментом и углом шага 1,8° (200 шагов/оборот). Каждая фаза потребляет 1 А при 8,6 В, что позволяет развивать крутящий момент 14 кг-см. Двигатель имеет шесть цветных выводов стандартной окраски, позволяющих им управлять однополярными и биполярными драйверами. При использовании с однополярным драйвером шагового двигателя используются все шесть выводов. При использовании биполярного драйвера центральные выводы обмоток не используются: желтый и белый выводы можно оставить отключенными. Мы рекомендуем использовать его в биполярном включении.

Технические характеристики:

• Размер: 56,4 мм × 56,4 мм × 76 мм, не включая вала (NEMA 23)
• Вес: 1 кг (35 унций)
• Диаметр вала: 6,35 мм (0,25")"D"
• Шагов за оборот: 200
• Номинальный ток: 1 А на каждую обмотку
• Номинальное напряжение: 8,6 В
• Сопротивление каждой обмотки: 8.6 Ω
• Удерживает крутящий момент: 14 кг-см
• Индуктивность каждой обмотки: 14 мГн
• Длина кабеля: 30 см (12")

Область применения:

• Шаговые двигатели обычно используются там, где желательное точное управление положением и стоимость или сложность системы управления с обратной связью необоснованны. Вот несколько примеров, где шаговые двигатели часто встречаются:
• Принтеры
• Станки с ЧПУ
• 3D-принтеры/машины прототипирования (например RepRap)
• Лазерные резаки
• Линейные приводы
