Разъем N-Type

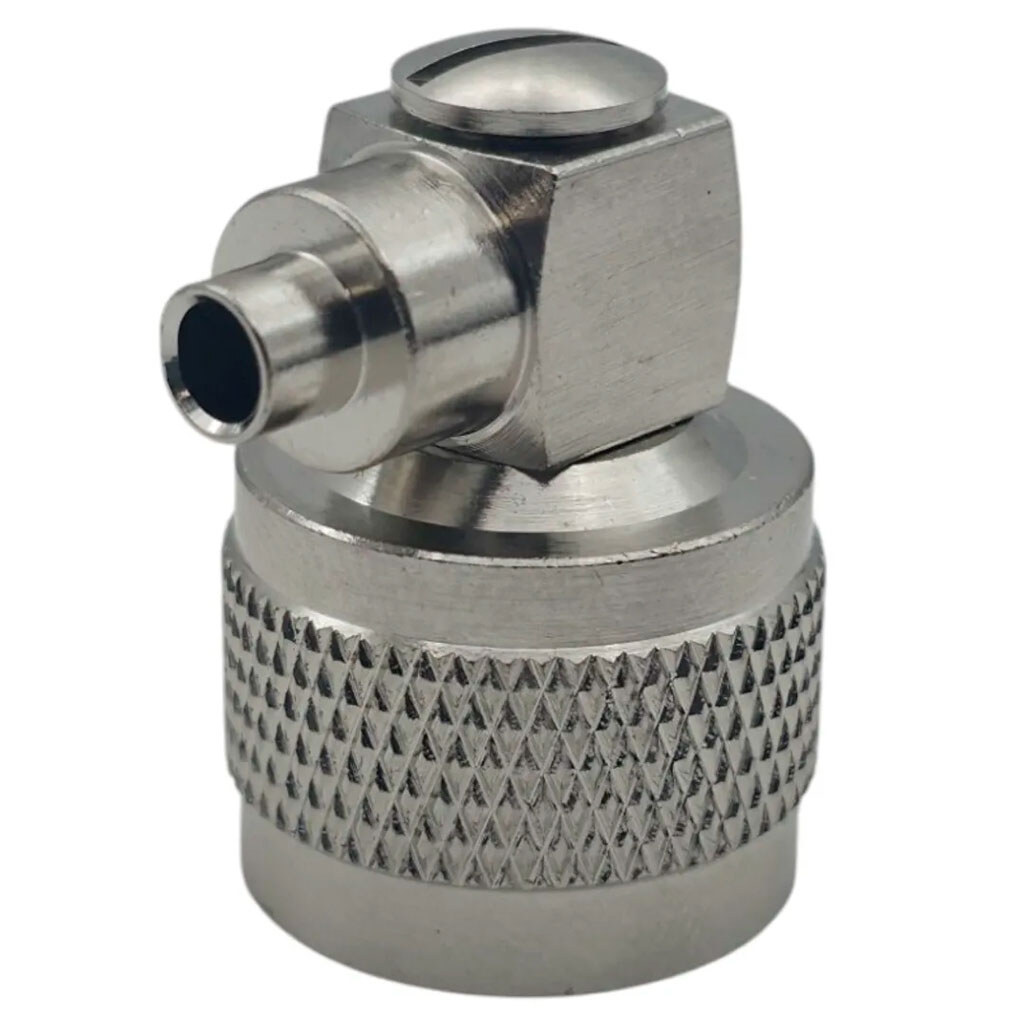

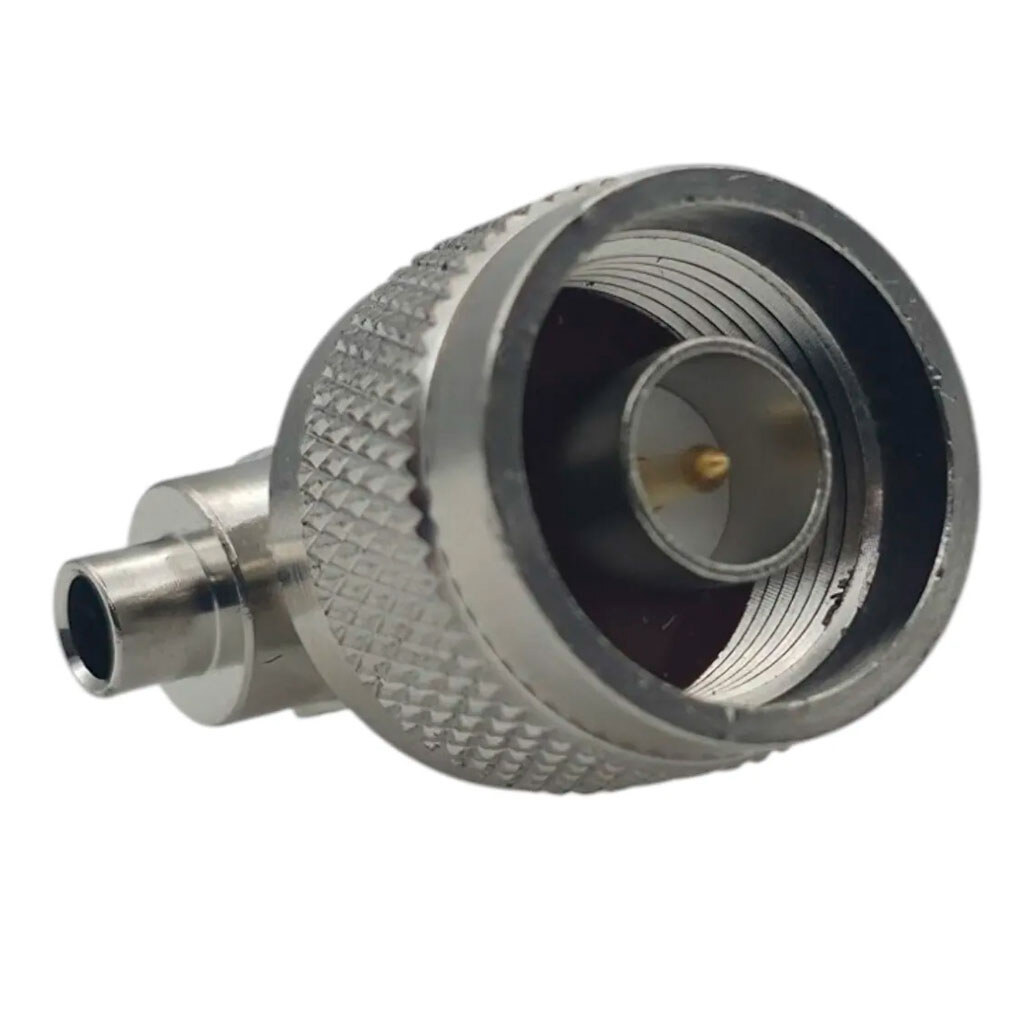

Разъем N-Type (папа) №4 (угловой) - это высокочастотный коаксиальный штекер с Г-образной конструкцией (90°), предназначенный для работы в системах с волновым сопротивлением 50 Ом. Угловая конфигурация позволяет значительно сэкономить пространство при монтаже в ограниченных условиях и предотвращает избыточный изгиб кабеля, что критически для сохранения характеристик сигнала. Данная модель широко применяется в антеннах для дронов, усилителях связи и измерительном оборудовании, обеспечивая надежную передачу сигнала на частотах до 11 ГГц.

Технические характеристики:

• Тип разъема: N-Type (Male/"папа")
• Конструкция: Угловая (90° / Right Angle)
• Волновое сопротивление: 50 Ом
• Диапазон частот: 0 - 11 ГГц
• Тип соединения: Резьбовое (5/8-24 UNEF)
• Материал корпуса: Латунь с никелевым или серебряным покрытием
• Материал центрального контакта: Латунь / Берилиевая медь с золотым напылением
• Изолятор: PTFE (Тефлон)
• Коэффициент стоячей волны (VSWR): ≤ 1.35 (на частотах до 6 ГГц)
• Внесенные потери: ≤ 0.20 дБ
• Тип монтажа: Под обжим (crimp) или пайка (в зависимости от модификации №4)
• Герметичность: IP67 (в соединенном состоянии)
• Рабочая температура: от -55°C до +155°C
