Разъем N-Type

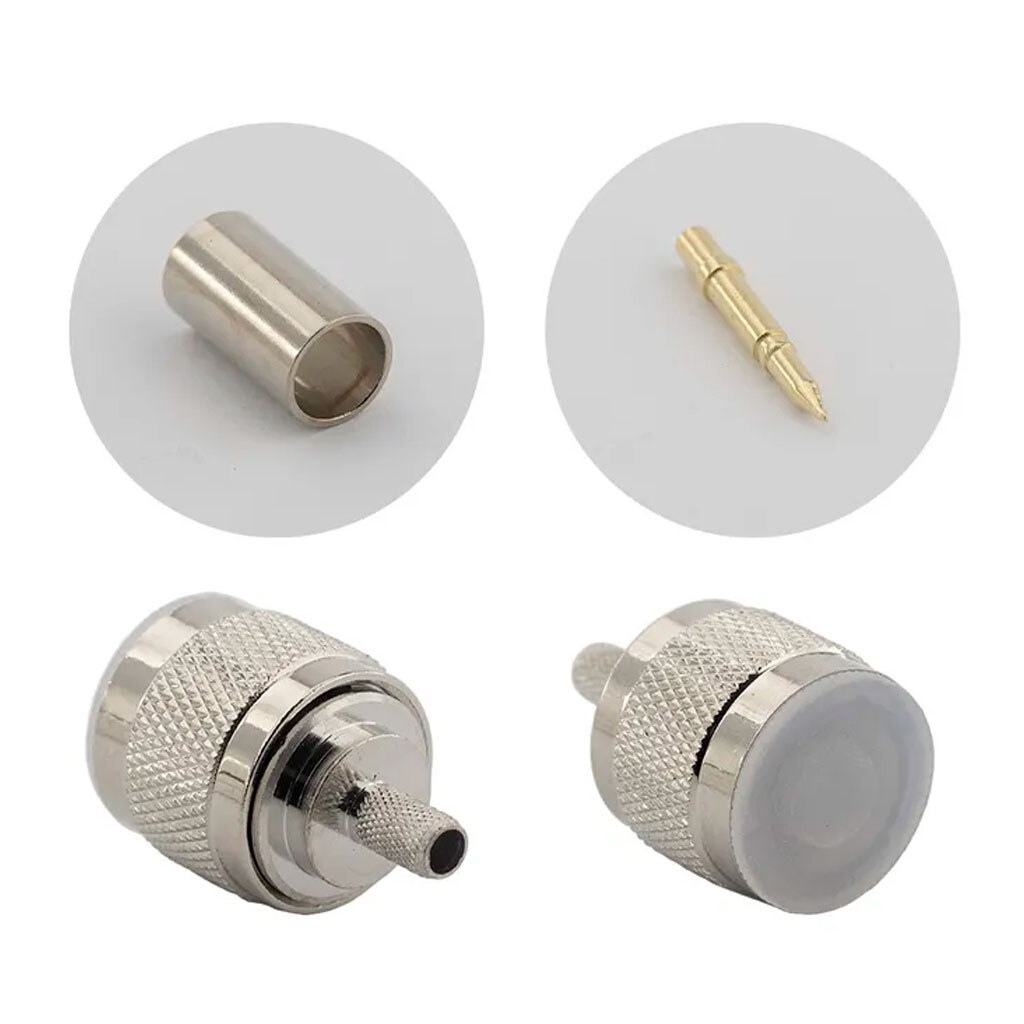

Разъем N-Type (папа) №2 - это высокочастотный коаксиальный штекер с волновым сопротивлением 50 Ом, предназначенный для прямого монтажа на кабель. Модификация №2 обычно указывает на конструктивное исполнение под обжим (crimp) или пайку для коаксиальных кабелей среднего диаметра (например, RG-58, RG-142 или LMR-195). Благодаря надежному резьбовому механизму фиксации этот разъем обеспечивает стабильный электрический контакт в системах связи, антеннах FPV и модулях радиоэлектронной борьбы (РЭБ), работая в диапазоне частот до 11 ГГц.

Технические характеристики:

• Тип разъема: N-Type (Male/"папа")
• Конструкция: Прямая (Straight)
• Волновое сопротивление: 50 Ом
• Диапазон частот: 0 - 11 ГГц
• Тип соединения: Резьбовое (5/8-24 UNEF)
• Материал корпуса: Латунь с никелевым или алоевым (белая бронза) покрытием
• Материал центрального контакта: Латунь с золотым напылением
• Изолятор: PTFE (Тефлон)
• Коэффициент стоячей волны (VSWR): ≤ 1.3 (на частотах до 6 ГГц)
• Внесенные потери: ≤ 0.15 дБ
• Тип монтажа: Под обжим (crimp) / Пайка центрального контакта
• Рабочая температура: от -55°C до +155°C
