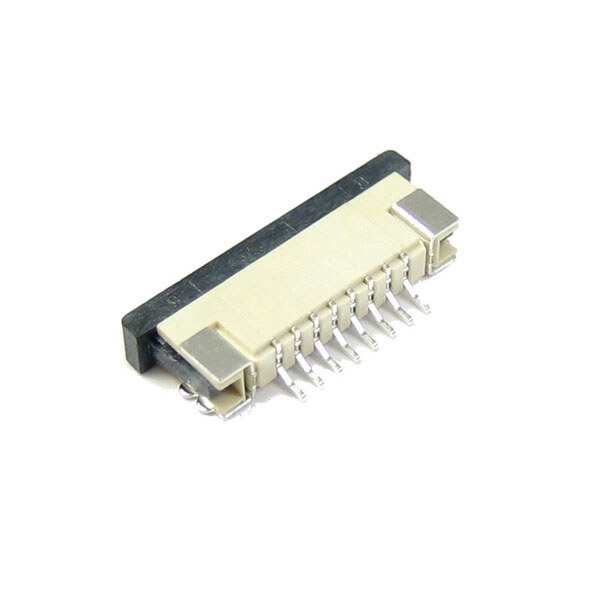

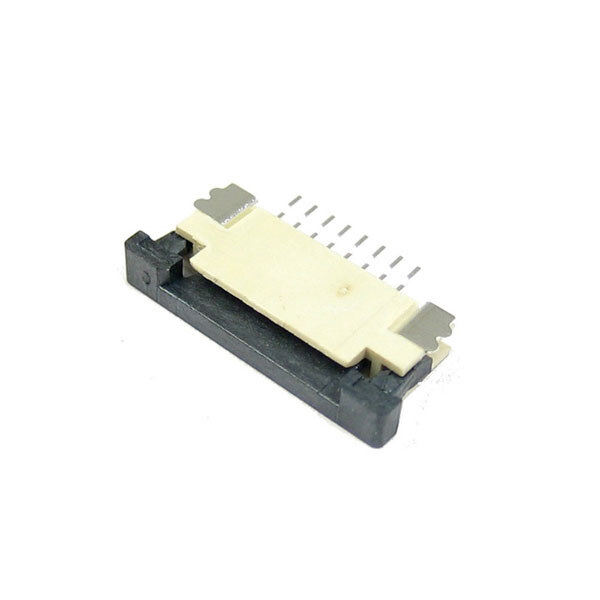

Разъем FFC-PFC FPC CS 1.0MM 8P DB

Этот 8-контактный вертикальный разъем FPC с шагом 1,0 мм является золотой серединой для подключения датчиков и интерфейсных модулей. Благодаря шагу 1,0 мм он значительно более надежен в условиях вибрации, чем версии 0,5 мм, и позволяет использовать шлейфы с более толстыми дорожками.

Технические особенности модели:

• Шаг 1,0 мм: Это облегчает разведение дорожек на печатной плате и минимизирует риск замыкания при ручной пайке.
• Нижнее расположение контактов: Это ключевой момент для правильного подключения. Поскольку контакты шлейфа относительно фиксатора нижние, шлейф нужно вставлять металлическими площадками от себя (в сторону задней стенки разъема, противоположной выдвижной защелке).
• Выдвижной фиксатор (Slider): Механизм переднего типа обеспечивает жесткую фиксацию шлейфа. Для установки нужно извлечь слайдер, вставить кабель и задвинуть слайдер обратно.
• Монтаж в отверстия (THT): Вертикальные ножки обеспечивают надежное крепление к плате. Это особенно важно для авиамоделей, поскольку такой разъем намного более устойчив к механическим нагрузкам, чем SMD-аналоги.
