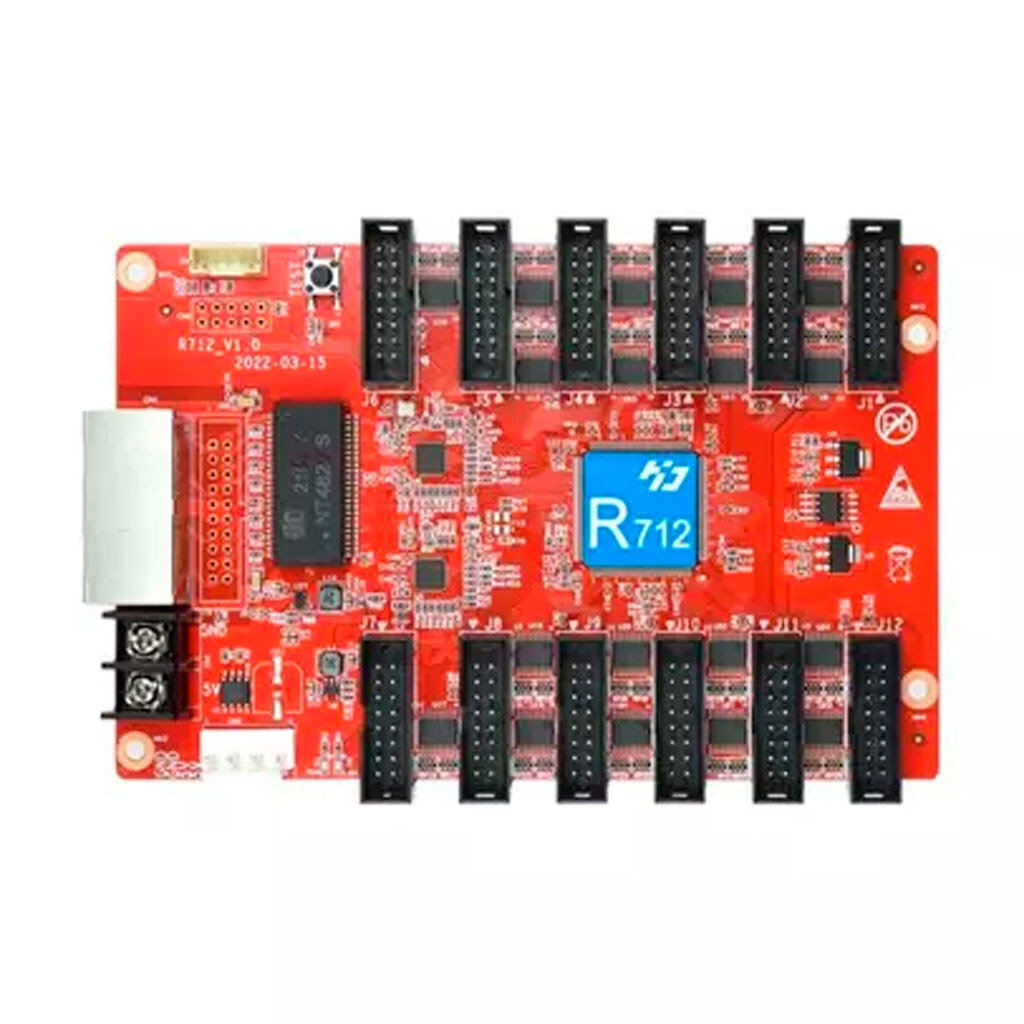

Приемная карта сигнала LED-дисплея Huidu HD-R712

Основные характеристики и возможности Huidu HD-R712:

• Интерфейсы: Имеет 12 встроенных портов HUB75E, что обеспечивает стабильное подключение к LED-модулям и устраняет необходимость в адаптерной плате.
• Поддержка чипов: Совместима как с обычными (conventional IC), так и с PWM-чипами (ШИМ-чипами), что расширяет ее применение с разными типами LED-модулей (DIP, SMD, RGB).

• Разрешение и нагрузка:

  • Максимальная загрузочная способность: 262 144 пикселей (например, 512x512).

  • Рекомендуемая загрузочная способность:

    1. Для обычных чипов: 128x1024 пикселей.
    2. Для PWM-чипов: 256x1024 пикселей.

  Примечание: Фактическая загрузочная способность может отличаться в зависимости от количества HUB-портов и разрешения модуля.

• Режимы сканирования: Поддерживает широкий диапазон режимов сканирования - от статического до 1/128, включая функцию снимков (snapshot) и настройки пустых точек (empty point settings).

• Системы управления: Работает как с синхронными, так и с асинхронными системами управления Huidu, включая двухмодовые боксы, асинхронные и синхронные отправные карты, а также видеопроцессоры серии VP.
• Каскадное подключение: Возможно каскадное подключение нескольких приемных карт Huidu HD-R712 в любой последовательности, обеспечивая синхронизацию на наносекундном уровне.

• Функции настройки и тестирования:

  • Смарт-настройки: Простая настройка отображения, позволяющая настраивать маршрутизацию экрана и компоновку блоков.
  • Тестовые функции: Встроенная функция тестирования экрана для проверки равномерности яркости и плоскости модуля дисплея.

• Передача данных: Передача сигнала происходит через гигабитный Ethernet-порт (2 порта), используя сетевые кабели Super Cat5 или Cat6 на расстояние до 80 метров.
• Глубина цвета (Grayscale): Поддерживает от 256 до 65536 уровней серого, обеспечивая качественное отображение цветов.
• Питание: Рабочее напряжение составляет DC 4.0V-5.5V, потребляемая мощность - 5W.
• Рабочая температура: Карта может работать в широком температурном диапазоне от -40°C до +80°C.
