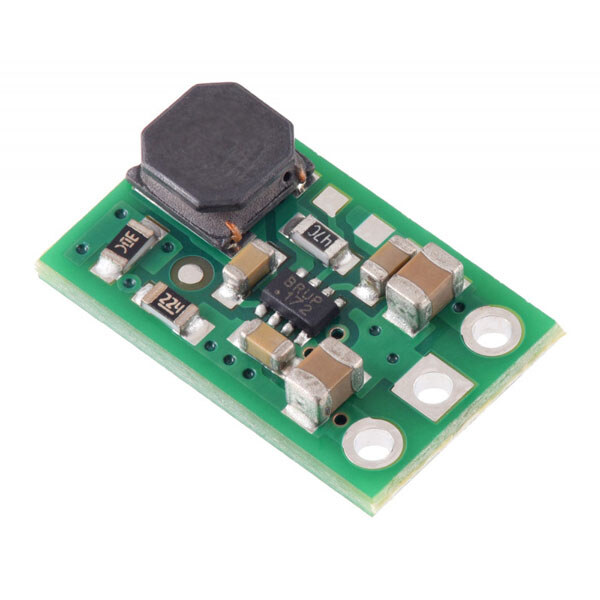

Повышающий DC-DC преобразователь 12В U3V16F12 от Pololu

Компактный импульсный отражающий преобразователь напряжения U3V16F12 от компании Pololu эффективно генерирует 12 В при входном напряжении всего 1.3 В и выдерживает непрерывный входной ток примерно до 1.5 А. ( Примечание: минимальное пусковое напряжение составляет 2.7 В, но после этого он работает. В) Расстояние между контактами составляет 2.54 мм, что делает эту плату совместимой со стандартными макетными платами без пайки.

Семейство повышающих преобразователей напряжения U3V16Fx обеспечивает более высокое выходное напряжение при входном напряжении только 1.3 В. ( Примечание. Минимальное пусковое напряжение составляет 2.7 В). Это импульсные стабилизаторы (также называемые импульсными источниками питания (SMPS) или преобразователями постоянного тока) и имеющие типичный КПД от 85 до 95%.

Преобразователи активно ограничивают мгновенные входные токи до 2 А при запуске, а входные токи примерно до 1.6 А обычно могут поддерживаться в течение многих минут без срабатывания теплового отключения, хотя фактическая производительность зависит от входного и выходного напряжения, а также от внешних факторов, таких как температура окружающего среды и охлаждающий воздушный поток. Для повышающих стабилизаторов выходной ток равен входному току, умноженному на КПД и разделенному на коэффициент повышения VOUT до VIN, поэтому чем больше вы повышаете входное напряжение, тем ниже будет максимальный выходной ток (см. графики).

Эти регуляторы имеют множество встроенных защит, включая циклическое ограничение входного тока, блокировку при пониженном напряжении и отключение во время перегрева.

Предупреждение: этот повышающий стабилизатор использует стандартную топологию, соединяющую вход с выходом через катушку индуктивности и диод, и ничто не может полностью разорвать этот путь тока. Поэтому входное напряжение будет проходить на выход даже при выключенном регуляторе, а воздействие коротких замыканий или других избыточных нагрузок приведет к повреждению регулятора. У этого регулятора нет защиты от обратного напряжения.

Преобразователи данной серии на разные напряжения выглядят одинаково, поэтому очень внимательно следует обращать внимание на обозначение на печатной плате.

Характеристики:

• Выходное напряжение: 12 В с точностью 4%
• Входящее напряжение: от 1.3 до 16 В (Примечание: минимальное пусковое напряжение составляет 2.7 В)
• Типичный КПД: от 85% до 95%, в зависимости от входного напряжения, выходного напряжения и нагрузки
• Частота переключения: ~1,2 МГц при больших нагрузках
• Энергосбережение: энергосберегающий режим, повышающий эффективность, при небольшой легкой нагрузке за счет снижения частоты коммутации
• Типовые токи покоя без нагрузки: менее 1 мА (см. график тока покоя ниже)
• Максимальный входящий ток: 2 А ограничение тока переключения
• Номинальный непрерывный входящий ток: примерно до 1.5 А (см. график максимального непрерывного выходного тока ниже)
• Допускает входное напряжение выше установленного выходного напряжения
• Встроенная защита:
• Выключение при перегреве
• Функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение
• Блокировка при пониженном напряжении
• Компактный размер: 13.1×8.1×3 мм
• Вес: 0.4 г
