Плата разработчика Waveshare ESP32-S3 ETH+PoE, 10/100Mbps, Wi-Fi & Bluetooth

Плата разработки ESP32-S3 ETH, содержащая интерфейс камеры, порт Ethernet RJ45 10/100 Мбит/с с модулем PoE, с поддержкой Wi-Fi и Bluetooth, построена на двухъядерном процессоре 240 МГц. Питается и программируется плата через порт USB с разъемом Type-C. Для хранения данных установлен слот для карты TF. В комплекте с модулем идет камера OV2640.

Код производителя: 28772, ESP32-S3-POE-ETH-CAM-KIT

Плата разработки ETH на базе ESP32-S3R8 поддерживает беспроводную связь Wi-Fi и Bluetooth, с надежным и эффективным проводным подключением Ethernet с функцией PoE. Встроенный интерфейс камеры совместим с OV2640, OV5640 и другими основными камерами для захвата изображений и видео. Контакты платы совместимы с разъемом Pico и можно использовать с некоторыми Raspberry Pi Pico HAT. Опираясь на богатые ресурсы с открытым кодом ESP32, пользователи могут быстро приступить к разработке своих устройств. Модуль подходит для Интернета вещей, получение изображений, умного дома и других проектов ИИ.

Ключевые особенности:

Использует высокопроизводительный чип ESP32-S3R8 с двухъядерным процессором Xtensa 32-битный LX7, способным работать на частоте 240 МГц. Интегрированная память SRAM объемом 512 КБ, ROM объемом 384 КБ, PSRAM объемом 8 МБ и флэш-память объемом 16 МБ Интегрированная беспроводная связь Wi-Fi 2.4 ГГц и Bluetooth 5 (LE) с бортовой антенной. Поддерживает переключение на использование внешней антенны Встроенный чип Ethernet W5500 для расширения сетевого порта 10/100 Мбит/с через интерфейс SPI Опционально для модуля PoE реализована функция Power over Ethernet (соответствует IEEE 802.3af) Встроенный интерфейс камеры совместим с OV2640, OV5640 и другими популярными камерами для фото- и видеосъемки. Встроенный порт USB Type-C для питания, загрузки программ и отладки Встроенный слот для карт TF для внешнего хранения фотографий или файлов на карте TF Совместимость с разъемом Pico, несколько встроенных периферийных интерфейсов, высокая совместимость и расширяемость

Расположение и назначение компонентов модуля:

1. Двухъядерный процессор ESP32-S3R8 Xtensa 32-бит LX7, рабочая частота до 240 МГц
2. W25Q128 - 16 МБ флэш-памяти для хранения программ и данных
3. Ethernet-чип W5500
4. Ethernet-трансформатор H1102NLT
5. Регулятор напряжения JW5060
6. Порт USB Type-C - для питания и записи программ
7. Порт Ethernet RJ45 - Порт Ethernet 10/100M с автосогласованием
8. Разъем PoE-модуля - для подключения PoE-модуля
9. Интерфейс камеры - Совместим с OV2640, OV5640 и другими популярными камерами
10. Разъем антенны IPEX 1 - Зарезервированный разъем, включаемый путем перепайки встроенного резистора
11. Керамическая антенна - используется по умолчанию
12. Слот для TF-карты
13. Кнопка загрузки
14. Индикатор Act
15. Индикатор Link
16. Кнопка сброса

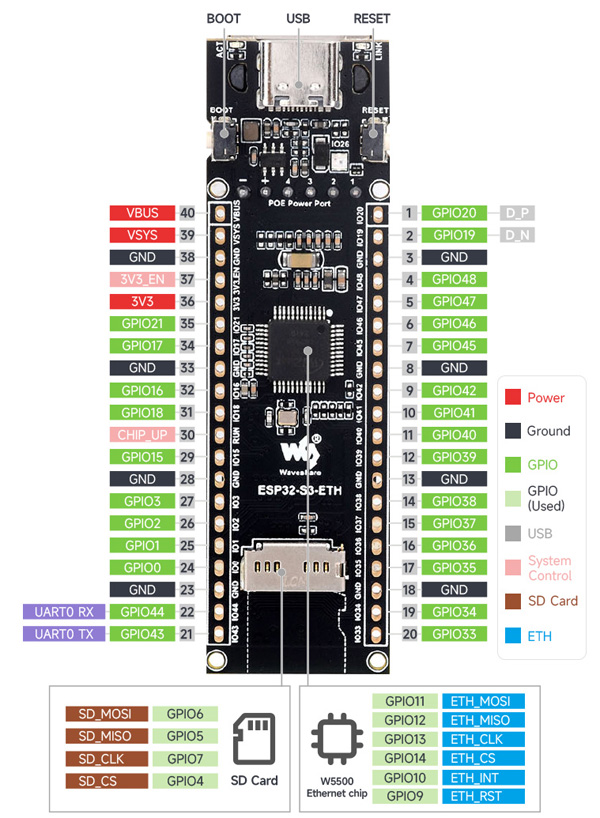

17. Расположение и назначение контактов:
