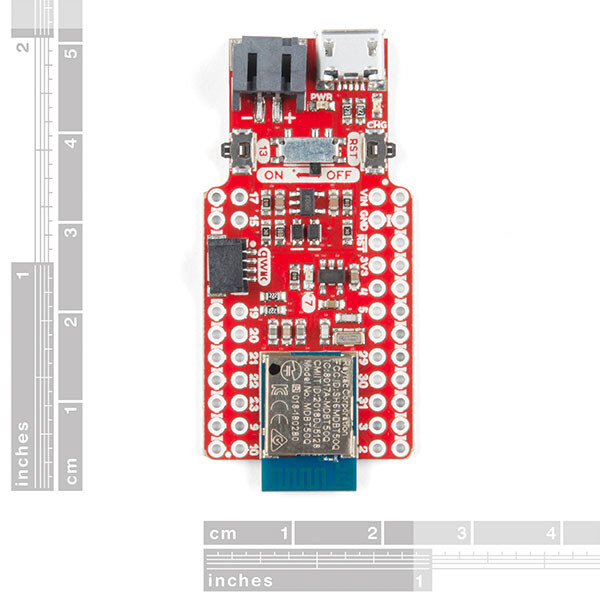

Плата разработчика nRF52840 Pro Mini - Bluetooth Development Board от Sparkfun

parkFun Pro nRF52840 Mini - это плата разработки для контроллера nRF52840 компании Nordic Semiconductor - мощная комбинация процессора ARM Cortex-M4 и Bluetooth-радио 2,4 ГГц. С nRF52840 в основе вашего проекта, вы увидите нескончаемый список возможностей проекта в невероятно маленьком размере.

Код производителя: DEV-15025

На мини-плате разработчика для nRF52840 большинство важных контактов ввода-вывода, включая GPIO и те, которые необходимы для питания, разбиты по назначению, сохраняя при этом небольшую площадь, почти совпадают с таковой у Arduino Pro Mini (кроме тех, которые заняты разъемом). емом Qwiic). Плата имеет USB интерфейс (с использованием встроенной поддержки USB nRF52840), который можно использовать для программирования, питания и связи с чипом, что позволяет использовать его для любых целей (UART, I2C, SPI). Pro nRF52840 Mini оснащен модулем Raytac MDBT50Q-P1M. Этот модуль соединяет nRF52840 с печатной антенной, вписывает микросхему в зону обслуживания, одобренную FCC, а также включает в себя множество механизмов развязки и синхронизации. Также на плате имеется зарядное устройство для LiPo аккумуляторов, разъем Qwiic, выключатель вкл/выкл, кнопка сброса и пользовательский светодиод/кнопка.

Плата поставляется с запрограммированным загрузчиком USB. Вы можете разрабатывать приложения для Cortex-M4 nRF52840, используя Arduino IDE, Circuit Python или C (используя nRF5 SDK от Nordic) и загружать этот скомпилированный код, используя последовательный интерфейс USB.

Характеристики:

• ARM Cortex-M4 CPU с блоком с плавающей запятой (FPU)
• 1 МБ встроенной Flash - для всех программ, SoftDevice и хранения файлов
• 256 КБ встроенной памяти - для стека и HEAP.
• Встроенное радио 2,4 ГГц с поддержкой:
• Bluetooth Low Energy (BLE) - с поддержкой периферийных и/или центральных устройств BLE
• Bluetooth 5 - Mesh Bluetooth!
• ANT - если Вы хотите превратить устройство в монитор частоты пульса или тренировки.
• Собственный радиочастотный протокол Nordic - если Вы хотите безопасно общаться с другими устройствами Nordic.
• Все периферийные устройства ввода/вывода, которые вам могут понадобиться
• USB - превратите ваш nRF52840 в USB-накопитель, используйте интерфейс CDC (USB serial) и многое другое.
• UART - последовательные интерфейсы с поддержкой аппаратного управления потоком
• I2C - всеми любимый двухпроводный двунаправленный интерфейс шины
• SPI - если Вы предпочитаете последовательный интерфейс 3+
• Аналого-цифровые преобразователи (АЦП) - восемь контактов на мини-коммутаторе nRF52840 поддерживают аналоговые входы
• ШИМ - поддержка таймера любой вывод означает поддержку ШИМ для управления светодиодами или серводвигателями.
• Часы реального времени (RTC) - отслеживайте секунды и миллисекунды, а также поддерживайте функции глубокого сна по времени.
• Периферийное мультиплексирование - (почти) любой контакт может поддерживать любые из вышеперечисленных функций.
