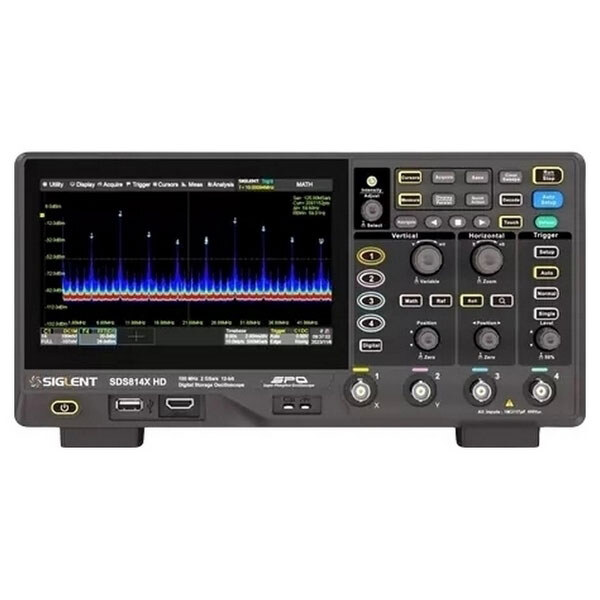

Осциллограф SIGLENT SDS814X HD

SIGLENT SDS814X HD – это цифровой четырехканальный осциллограф высокого разрешения, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвыб/с и отличной производительностью по уровню шума. Он имеет полосу пропускания 100 МГц и максимальную глубину памяти 50 МБ.

• Устройство использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 80 000 осц/с (в обычном режиме, до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограммы и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Среди прочих особенностей модели SDS814X HD – широкий набор измерительных и математических функций, генератор сигналов произвольной формы 25 МГц (опция), а также последовательное декодирование.
• Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты и имеет удобный дизайн пользовательского интерфейса, что значительно повышает эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление через LAN.

Особенности:

• 12-разрядное высокое разрешение
• 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с
• 4 аналоговых канала, полоса пропускания до 100 МГц
• SPO-технология
• Скорость захвата осциллограмм: до 80 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки)
• Поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент
• Глубина памяти до 50 млн точек
• Цифровая система запуска
• Интеллектуальный запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Запуск и декодер последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров)
• Автоматические измерения более 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям
• 4 математические трассы (FFT до 2 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, извлечение квадратного корня и т. д.), поддержка редактора формул
• Множество функций анализа данных (поиск, навигация, счетчик, диаграмма Боде и анализ мощности)
• Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок
• 16 цифровых каналов (опционально)
• Генератор сигналов 25 МГц (опционально)
• Емкостный сенсорный 7-дюймовый TFT-дисплей с разрешением 1024×600 (поддерживает мультитач-жесты)
• Широкий выбор интерфейсов: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера
• Поддержка команд дистанционного управления SCPI
• Поддержка беспроводной мыши и клавиатуры
