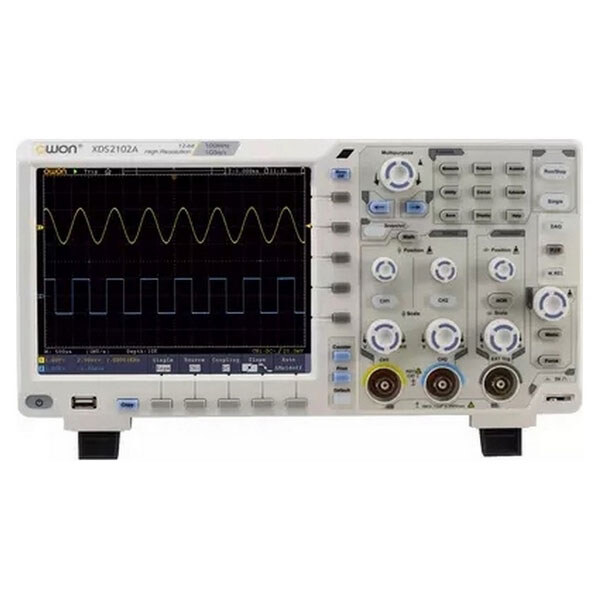

Осциллограф OWON XDS2102A VDA

OWON XDS2102A VDA — это настольный двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 1 ГВб/с. Преимущества прибора включают компактные размеры, АЦП с высоким разрешением (12 бит) и большой объем памяти (20 МБ). Осциллограф оснащен большим дисплеем для удобного использования и выходом VGA для подключения к монитору.

Особенности:

• 2 канала и внешний вход синхронизации
• Поддержка SCPI-команд программирования
• Высокая скорость захвата осциллограмм: 55000 осц/с
• Низкий уровень собственных шумов
• Интерфейс: USB, LAN, Wi-Fi (опция)
• Захват и декодирование: RS232, SPI, I2C, CAN
• Разъем видеоадаптера VGA для вывода видеосигнала на внешний монитор

Технические характеристики:

• Полоса пропускания 100 МГц
• Время нарастания фронта 2 нс - 1000 с
• Количество каналов 2 канала + вход внешней синхронизации
• Чувствительность по вертикали от 1 мВ/дел до 10 В/дел
• Погрешность измерений ±1.5%
• Разрешение по вертикали 12 бит

Входные параметры:

• Входной импеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
• Режимы входа AC, DC, GND
• Максимальное входное напряжение 1 MОм ≤ 300 В; 50 Ом ≤ 5 В
• Коэф. деления (стандартных пробников) х1; х10
• Коррекция по коэффициенту пробника 0.001X - 1000X

Система синхронизации:

• Режимы синхронизации авто, норм., единичный захват
• Условия синхронизации Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опционально: I2C, SPI, RS232, CAN + декодирование I2C, SPI, RS232 и CAN
• Источник синхронизации СН1/CH2, внешний, внешний / 5, AC линия питания

Система цифровой обработки:

• Тип дискретизации в реальном времени
• Частота дискретизации 1 ГВыб/с - 8 бит, 500 МВыб/с - 12 бит
• Сохранение осциллограмм во внутренней памяти 100
• Глубина памяти 20 МБ
• Режим дискретизации прямая дискретизация, регистрация пиков, усреднение
• Режим формирования формы векторный, точечный
• Алгоритм восстановления сигнала sin(x)/x

Система измерений и математической обработки:

• Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
• Курсорные измерения ручной режим установки курсоров, режим слежения (автоустановка), delta-измерения
• Математические функции сложение, вычитание, умножение, деление, БПФ

Общие характеристики:

• Дисплей 8" цветной LCD
• Разрешение 800 × 600 (опция сенсорного экрана 1024 × 768 IPS)
• Интерфейсы USB-Host, USB-Device, USB-port for PictBridge, Trig Out (P/F), LAN, VGA, Wi-Fi (опционально)
• Питание 100-240 В, 45-440 Гц, <15 Вт
• Габариты 340 × 177 × 90 мм
• Вес 2,6 кг

Комплектация:

• Цифровой осциллограф OWON XDS2102A VDA — 1 шт.
• Пробники осциллографические — 2 шт.
• Кабель питания — 1 шт.
• USB-кабель — 1 шт.
• Подстроечная отвертка — 1 шт.
• Программное обеспечение, CD-диск — 1 шт.
• Руководство пользователя — 1 шт.

Количество каналов цифрового осциллографа: Двухканальный

Полоса пропускания цифрового осциллографа: 100 МГц

Тип цифрового осциллографа: Настольный

Частота дискретизации цифрового осциллографа: 1 Гвыб/с

Диагональ экрана цифрового осциллографа: 8,0" TFT дисплей

Объем памяти цифрового осциллографа: 20 МБ
