Набор Мастер Кит KIT NF406

Набор KIT NF406 предназначен для радиолюбителей, желающих самостоятельно собрать мощный высококачественный усилитель класса AB с широким диапазоном питания. Благодаря хорошим техническим характеристикам, устройство подходит для использования в домашних музыкальных системах, а также хорошо зарекомендовало себя как УНЧ для сабвуфера.

Усилитель выполнен по классической трехкаскадной схеме. Первый каскад - дифференциальный усилитель на транзисторах TR1 и TR2 со стабилизированным током через TR3 и диодное опорное звено D1, D2, обеспечивающее стабильную работу и низкий дрейф нуля. Второй каскад также дифференциален (TR4, TR5) со стабилизацией тока через TR9 и резистор R8. Транзистор TR8 отвечает за термостабилизацию выходного каскада. TR6 и TR7 защищают выход от перегрузки. Выходной каскад построен на транзисторах TR10-TR13 для формирования положительной и отрицательной полуволн сигнала.

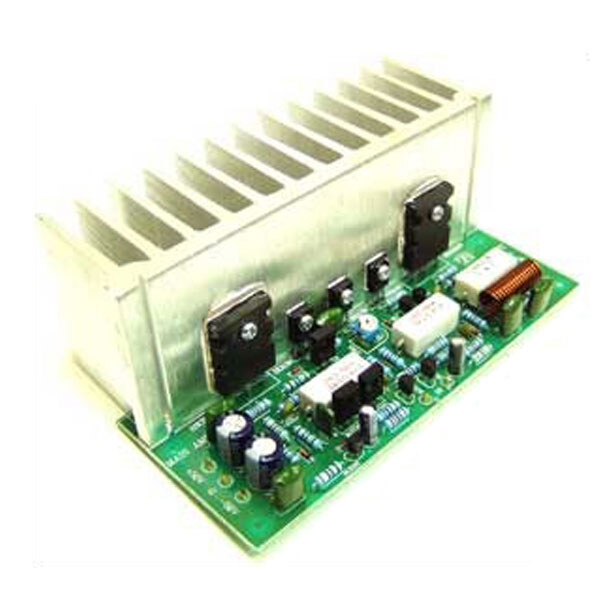

Конструктивно устройство выполнено на односторонней печатной плате из стеклотекстолита размером 149×62 мм. Для удобства монтажа предусмотрены крепежные отверстия диаметром 3 мм.

Технические характеристики:

• Напряжение питания: ±36…±50 В (двухполярное)
• Выходная мощность: 100 Вт
• Полоса частот: 10…100000 Гц
• Сопротивление нагрузки: 8 Ом
• Коэффициент усиления: 20
• Входное сопротивление: 20 кОм
• Коэффициент гармоник: 0,02%
• Минимальный входной сигнал (RMS): 1 В
• Класс усилителя: AB
• Размер платы: 149×62 мм
