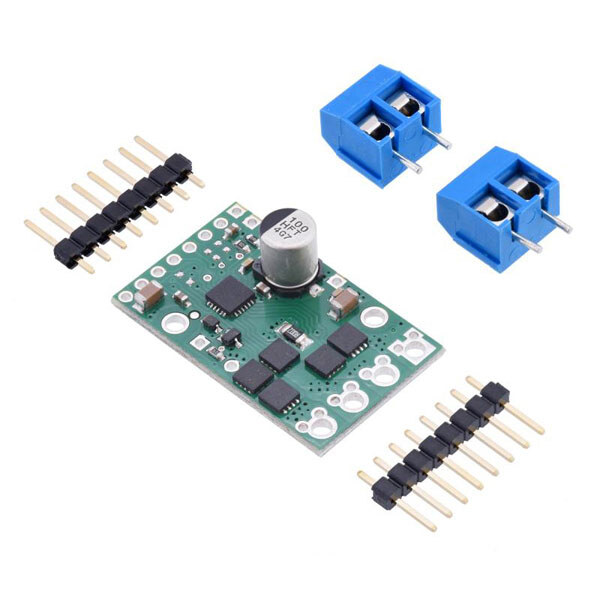

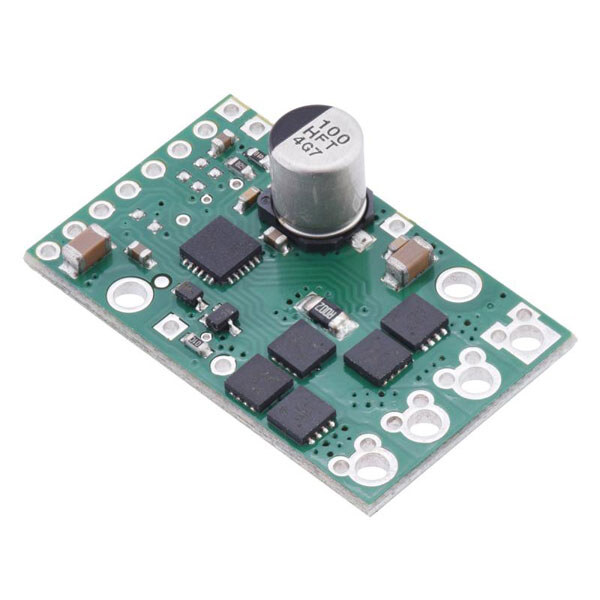

Мощный драйвер коллекторного двигателя G2 24В 13А 24v13 от Pololu

Мощный драйвер коллекторного двигателя, собранный на дискретных элементах по схеме Н-моста, предназначен для эффективного управления мощными двигателями с напряжением до 24 В и максимальным током до 13А. Драйвер имеет очень высокий КПД, что позволило использовать его при максимальных значениях тока без применения дополнительного радиатора или тепла. Рабочая частота сигнала управления может достигать 100кГц, что исключает акустический шум управления, свойственный низкочастотным драйверам.

Код производителя: 2992, 24v13

Максимальное напряжение элементов платы составляет 40В, однако следует учитывать возникающие при коммутации выбросы напряжения. Если не принимать дополнительные меры по снижению уровня выбросов напряжения рекомендуемое напряжение литиевых батарей составляет 28В.

Драйвер хорошо защищен от большинства разрушающих факторов, однако не следует пренебрегать базовыми принципами работы с мощными высоковольтными устройствами.

Единственная защита, не предусмотренная разработчиками, есть защита от перегрева. Хоть он и не нужен, но следует этот факт учитывать при компоновке драйвера в готовой конструкции.

Для стабильной работы драйвера требуется подключение дополнительного электролитического конденсатора емкостью не менее 500 мкФ с рабочим напряжением ниже входного силового напряжения драйвера. Конденсатор нужно подключать максимально близко к входным клеммам драйвера. На плате установлен конденсатор 100мкФ, которого достаточно для слаботочных нагрузок и тестирования.

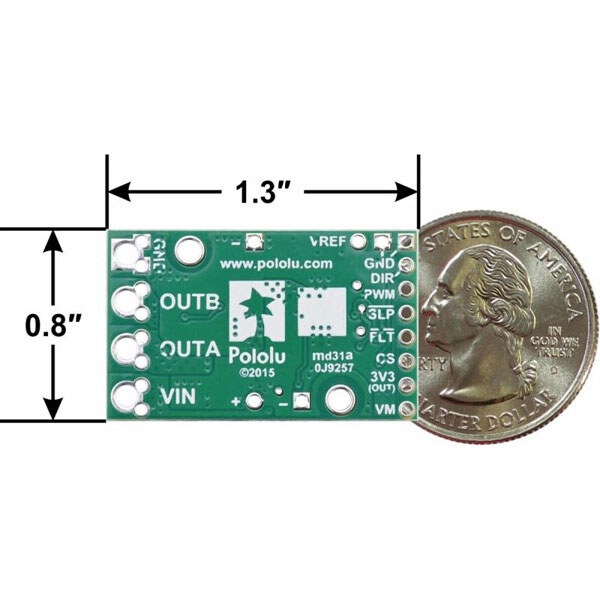

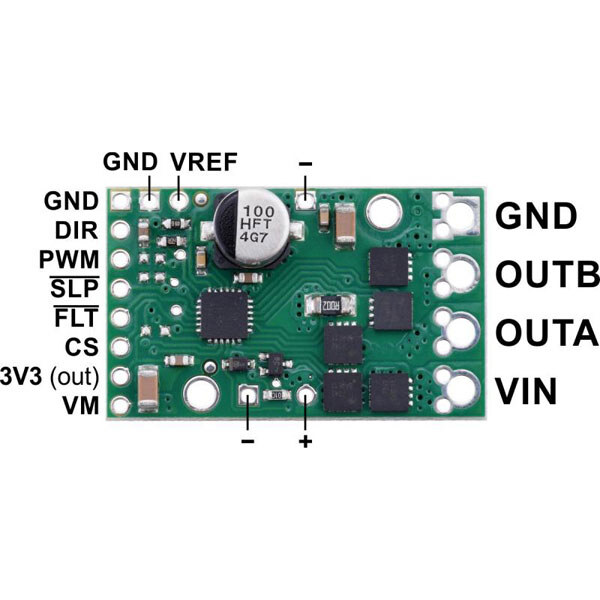

Силовой разъем:

• VIN - входное силовое напряжение OUTA - выход А драйвера OUTB - выход в драйвера
• GND - общий

Характеристики:

• Рабочее напряжение: от 6.5 В до 40 В
• Долговременный ток нагрузки: 13 A
• Напряжение управления: 1.8 В, 3.3 В или 5 В
• Частота управления: до 100 КГц
• Чувствительность датчика тока: 40 мВ/A
• Предел защиты от перегрузки: 30 A
• Встроенная защита:
• от неправильной полярности входного напряжения
• от перенапряжения
• от короткого замыкания на выходе
