Модуль сдвоенного 16-бит АЦП TM7705 SPI

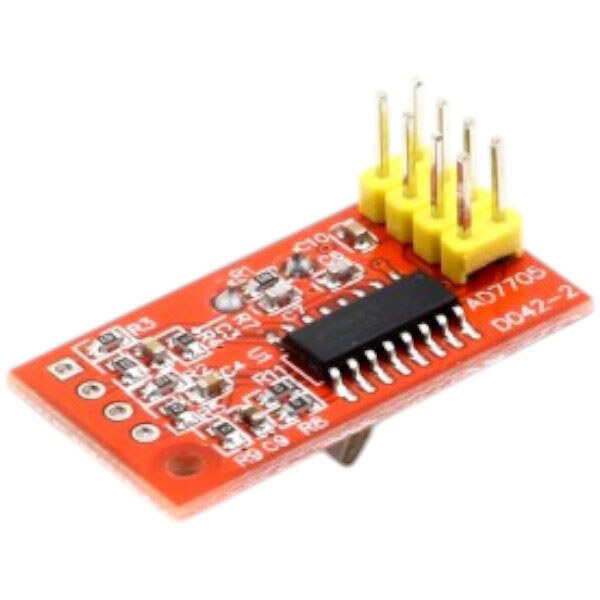

Модуль AD7705 представляет собой сдвоенный 16-разрядный АЦП (аналого-цифровой преобразователь). Этот модуль является устройством, которое предназначено для преобразования аналогового сигнала в цифровой код для микроконтроллеров и мини-компьютеров. На плате модуля размещены микросхема TM7705 (аналог AD7705), кварцевый резонатор, микросхемы LM-285-25 и другие вспомогательные компоненты, обеспечивающие правильную работу модуля. Микросхема TM7705 представляет собой двухканальную АЦП с дифференциальными входами. Входящий сигнал проходит через усилитель, после чего он поступает на аналоговый модулятор. Затем сигнал попадает на цифровой внутренний фильтр. Можно регулировать порог отсечки фильтра, поскольку ранее полученное значение фильтра может быть перенесено из внутреннего регистра. Благодаря встроенному интерфейсу можно задавать коэффициент усиления, полярность сигнала и частоту дискретизации. Диапазон усиления составляет от 1 до 128.

Плата модуля подключается к микроконтроллерному устройству с помощью интерфейса SPI:

• GND: "земля"
• VCC: напряжение питания
• RST: сброс
• CS: выбор чипа
• SCK: линия тактирования
• DIN: входные данные (передача данных от микроконтроллера к АЦП)
• DOUT: исходные данные (передача данных от АЦП к микроконтроллеру) *DRDY: готовность данных (контролирование состояния АЦП)

Характеристики:

• Тип преобразователя: АЦП
• Разрядность преобразования: 16 разрядов
• Нелинейность преобразования: ±0.003 %FS
• Частота преобразования: до 500Гц
• Интерфейс: SPI
• Напряжение питания: от 3.3 В до 5 В
