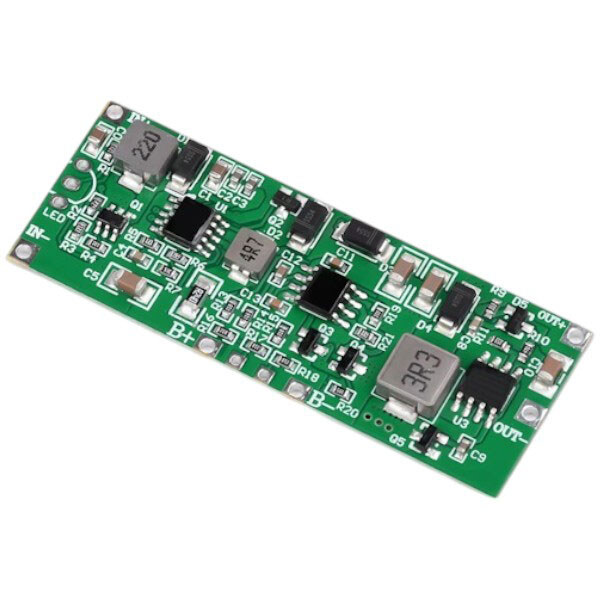

Модуль резервного питания/зарядки 12В/36Вт от батареи 3S

Данный модуль предназначен для организации бесперебойного питания оборудования с потребляемой мощностью до 36 Вт и питающим напряжением от 11 до 13 на основе LiPo аккумуляторов 3S. Модулем обеспечиваются функции контроля заряда, разряда аккумулятора и быстрое переключение из режима заряда в питание от аккумулятора.

Особенности модуля:

• При отключении основного источника питания модуль автоматически переключится в режим питания от батареи, чтобы гарантировать, что оборудование продолжит работу
• Процесс переключения плавный и непрерывный, что позволяет избежать перезапуска оборудования или потери данных из-за переключения питания.
• Плата управления источником бесперебойного питания DC UPS подходит для проектирования маршрутизаторов, камер, коммутаторов и других сетевых устройств или инфракрасных сигнализаций и других потребителей непрерывного питания. В процессе эксплуатации батарея будет полностью заряжена с выходной мощностью модуля до 36 Вт. Следует обеспечить входную мощность от источника питания достаточную для питания нагрузки и зарядки аккумуляторов.

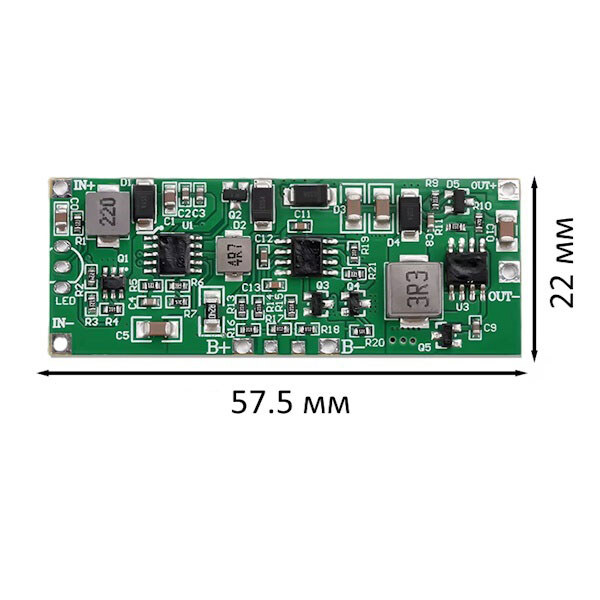

• Компактные размеры модуля
• Эта плата источника бесперебойного питания высокой мощности с высокой производительностью, высокой эффективностью и множественными функциями защиты будет идеальным выбором для всех видов устройств, требующих надежного источника бесперебойного питания.

Характеристики:

• Входное напряжение: 12 В постоянного тока
• Выходное напряжение: 12 В (от 11 В до 13 В)
• Выходная мощность: 36 Вт (МАКС.)
• Ток зарядки аккумулятора: 0.5 А (МАКС.)
• Удельный входной ток зависит от рабочего тока нагрузки плюс ток зарядки (0.5 А)
• Функция защиты от зарядки и разрядки автономного аккумулятора
• Переключение на резервный источник питания: Автоматическое

Внимание:

• Пожалуйста, подключайте аккумулятор только на последнем этапе монтажа - это очень важно!! Аккумулятор 3S литиевая или полимерная батарея или аккумуляторная батарея 18650.

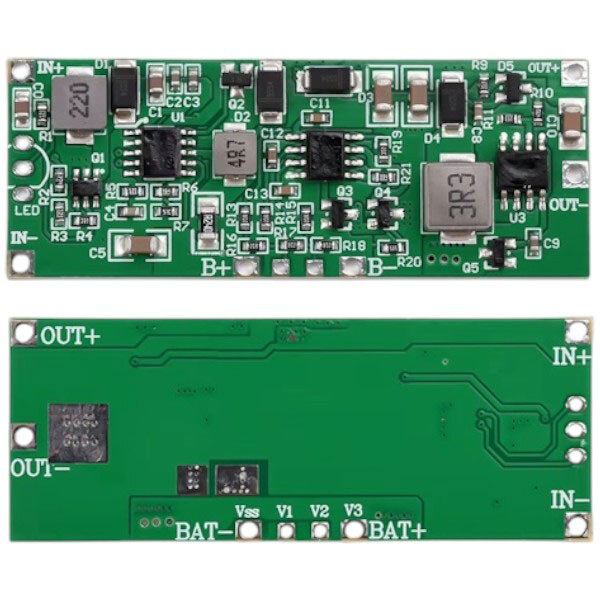

• Аккумуляторная батарея по умолчанию подключена двумя проводами (положительном и отрицательном). Также батарея может быть подключена 4 проводами, для чего необходимо удалить на плате ризистор R16 R17 R18.
• Подключение аккумулятора выполняйте высококачественными проводами сечением не менее 20AWG. Длина провода не должна превышать 10 см.
• Плата управления будет нагреваться во время работы, поэтому ее следует устанавливать на определенном расстоянии от аккумулятора.
• Для индикации режима работы при подключенном внешнем источнике питания можно подключить двухцветный (красный и зеленый) 3 мм светодиод. Горящий красный светодиод - идет процесс зарядки. Светящийся зеленый - зарядка закончена.

В комплект поставки входит:

• Модуль бесперебойного питания ИБП * 1
