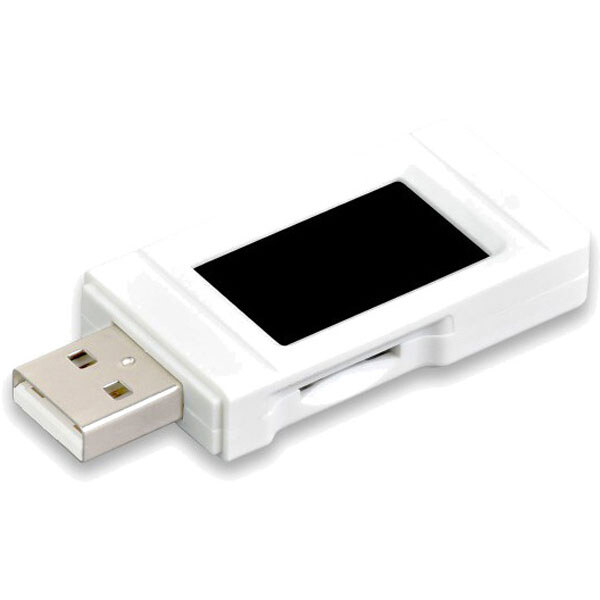

Контроллер в формате флешки Waveshare RP2040-GEEK 4МБ с дисплеем

RP2040-GEEK - это плата для разработки, разработанная Waveshare, со встроенным интерфейсом USB-A, 1.14-дюймовым ЖК-экраном, слотом для карт TF и ​​другими периферийными устройствами. С модулем предлагаются разные прошивки для встроенного дисплея, порта SWD, порта UART и порта I2C. Плату можно использовать как программатор, так и как самостоятельное устройство.

Код производителя: 25394, RP2040-GEEK

Ключевые особенности:

• Микроконтроллер RP2040, разработанный Raspberry Pi в Великобритании.
• Встроенный 3-контактный порт SWD для подключения настраиваемой целевой платы.
• Стандартный интерфейс CMSIS-DAP можно использовать для настройки большинства микроконтроллеров на базе архитектуры ARM.
• Работает с OpenOCD и другими инструментами, поддерживающими CMSIS-DAP.
• Принимает спецификацию отладочного разъема Raspberry Pi 3PIN.
• Встроенный мост 3-пин USB-UART
• Встроенный 4-контактный порт I2C для целевой платы тестирования
• Встроенный 1.14-дюймовый ЖК-дисплей IPS с разрешением 240×135 пикселей и 65 тыс. цветов.
• Оснащен пластиковым корпусом и кабелями.
• Прошивка с открытым исходным кодом, удобна для обновления

Характеристики:

• Микроконтроллер: RP2040 (ARM Cortex M0+ с частотой до 133 МГц)
• Оперативная память данных: 264 КБ
• Флеш память программ: 4 МБ QSPI с поддержкой XiP
• Кнопка RESET
• Кнопка пользователя
• Дисплей: 1.14-дюймовый ЖК-дисплей IPS с разрешением 240 × 135 пикселей и 65 тыс. цветов
• 1 х I2C, 1×UART, 1 х SWD, датчик температуры
• Разъем USB-A: питание, программирование и передача данных
• Встроенный стабилизатор напряжения 3.3В (максимальный выходной ток - 300 мА)
• Диапазон входного напряжения: от 3В до 5.5В
