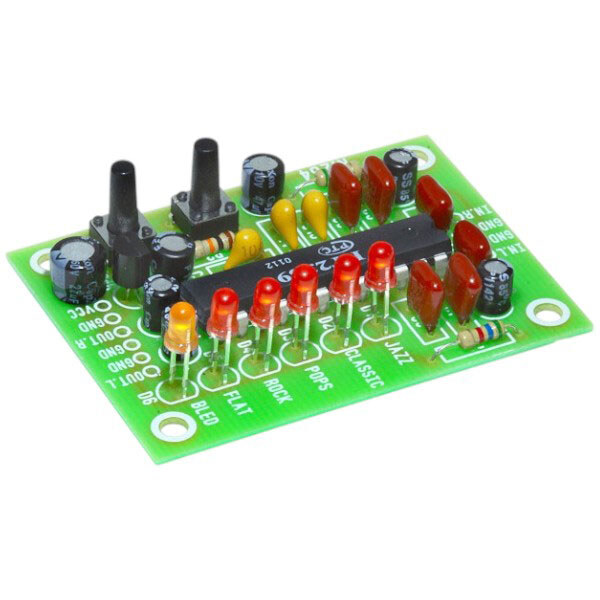

Конструктор "Темброблок cтерео эквалайзер 5 пресетов K264"

Стерео эквалайзер применяется для удобного прослушивания звуковых фонограмм, приходится поменять тембр звучания на тех либо других частотах. Это связано с акустикой, параметрами помещения и т.д. Для этих целей можно использовать представленный эквалайзер K264, позволяющий выбрать один из установленных звучащих тембров и дополнительно включить усиление басов (bass boost).).

"Сердцем" данного устройства является специализированная микросхема PT2388, являющаяся стерео эквалайзером на 5 пресетов. Управление производится с помощью двух кнопок. Кнопка "BB" при нажатии добавляет басы, о включении этого режима сигнализирует светодиод BLED.

А кнопка "CYC" циклически переключает тембр звука в соответствии с установленными настройками отражаемого светодиодами эквалайзера: jazz, classic, pops, rock, flat.

Технические характеристики:

• Напряжение питания, В: 12...15
• Ток потребления, ма: 10
• входное напряжение, 0.7
• Диапазон входных частот, Гц: 20...20000
