Конструктор "Стабилизатор напряжения 5В K101.2"

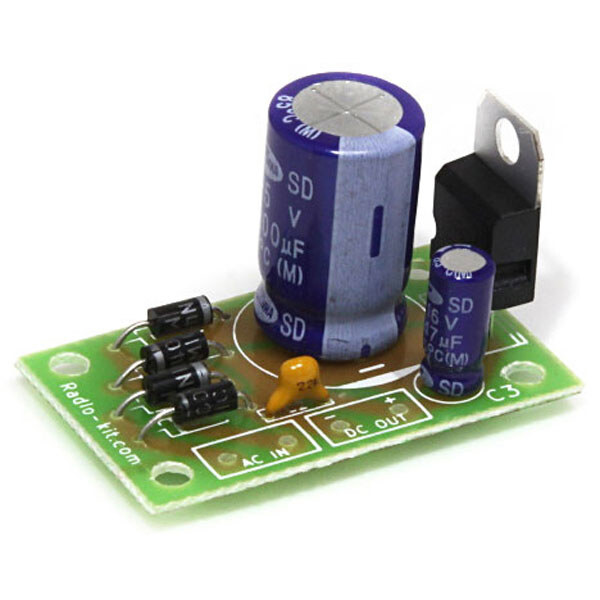

Модуль стабилизатора напряжения содержит выпрямитель и стабилизатор на микросхеме 7805 и предназначен для использования в простых устройствах, требующих стабилизированного питания 5 Вольт с током до 1 Ампера.

Технические характеристики:

• Выходное напряжение: 5В
• Уровень пульсаций чуть больше: 120мВ
• Максимальный ток нагрузки: 1,5А
• Переменное напряжение на входе: 11...25В
• Для работы стабилизатора следует правильно выбрать трансформатор напряжения. 12 В на выходе можно получить уже при использовании трансформатора со вторичной обмоткой на 11В. Однако такой трансформатор не обеспечит максимальный ток в нагрузке. Максимальное входное переменное напряжение, допустимое для микросхемы - 25В. Но следует понимать, что с таким трансформатором микросхема будет сильнее нагреваться, поэтому рекомендуется использовать трансформаторы на 12В, рассчитанные на ток 1,5А.

Аналогично следует выбирать параметры трансформатора стабилизатора на 5В.

Микросхему U1 для лучшего отвода тепла необходимо установить на радиатор.
