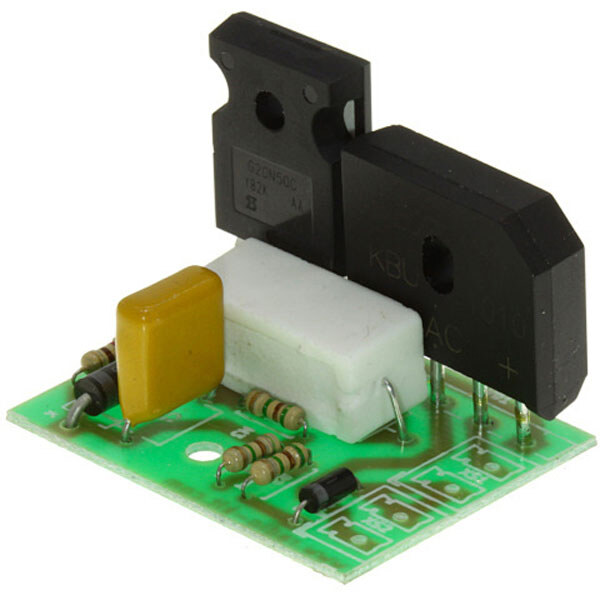

Конструктор "Мягкий старт блока питания УНЧ K142.1"

Данный конструктор позволяет собрать устройство, позволяющее исключить большие стартовые пусковые токи, например, токи заряда емкостей импульсного блока питания, при включении, что позволяет повысить надежность электронных компонентов блока питания и уменьшить величину помех для сети.

К устройству можно подключать импульсные блоки питания, усилители мощности ЗЧ (или другую нагрузку), с потребляемой мощностью до 400 Вт (без применения радиаторов). С применением радиаторов мощность погрузки можно повысить до 1,5 кВт.

Устройство не предназначено для подключения к электрическим, синхронным и асинхронным двигателям!!!

Технические характеристики:

• Входное переменное напряжение, V: 220 (+/-20%)
• Максимальная мощность нагрузки, без радиатора, Вт: 400
• Максимальная мощность нагрузки, с радиатором, Вт: 1500
• Задержка перед стартом, не больше, сек: 5
• Продолжительность старта, с: 0,4-0,8
• Габаритные размеры платы не больше, ДхШхВ, мм: 32х41х35

Работа устройства

В момент включения усилителя (нагрузки) транзистор VT1 еще закрыт, и протекание тока осуществляется через мост VD1 и резистор R1, ограничивая скачок стартового тока. Одновременно начинает заряжаться конденсатор С1. При достижении порога открытия полевого транзистора транзистор VT1 открывается полностью и шунтирует резистор R1 очень низким сопротивлением открытого канала транзистора, что приводит к снятию ограничения протекания тока до нагрузки. В связи с тем, что на диодном мосту падает некое напряжение до 2 вольт, то возникают утраты в виде тепла. Поэтому рекомендуется поставить диодный мост на общий радиатор с транзистором.

Рекомендации перед сборкой

Правильно собранная и спаянная схема не требует настройки. Следите за правильностью установки VD1, VD2, VD3 и VT1 ​​на плату. Если вы хотите использовать устройство при нагрузке более 400 Вт, рекомендуем усилить дорожки для надежности, нанесением припоя на залуженные места дорожек, где нет изоляционной маски. Перед включением обязательно проверьте качество пайки и отсутствие замыканий припоем. Поскольку R1 обладает свойством греться при старте, то рекомендуем качественно запаять его контакты. Для испытания работы собранного устройства возьмите спиральную лампочку на 60-200Вт и подключите к устройству. Включите в сеть, ждите 5 секунд и наблюдайте увеличение яркости лампочки.
