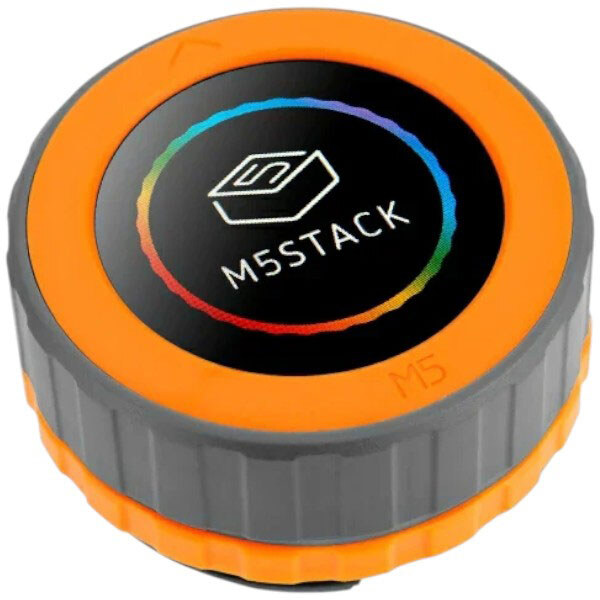

Интеллектуальная ручка управления M5Stack K130

Как универсальная встроенная плата разработки, M5Dial объединяет необходимые функции и датчики для различных программ управления умным домом. Он оснащен 1.28" круглым сенсорным экраном TFT, поворотным энкодером, модулем обнаружения RFID, схемой RTC, зуммером и кнопками под экраном, что позволяет пользователям легко реализовывать широкий спектр творческих проектов. Основным контроллером M5Dial является M5StampS3, , UART, ADC и другие M5StampS3 также поставляется с 8 МБ встроенной Flash-памяти, что обеспечивает достаточное место для хранения данных для пользователей.

Отличительной особенностью M5Dial является его вращающийся энкодер, который точно регистрирует положение и направление ручки, обеспечивая лучший интерактивный опыт. Пользователи могут регулировать настройки, такие как громкость, яркость и настройки меню, используя ручку, или управлять домашними приложениями, такими как освещение, кондиционер и шторы. Встроенный экран устройства позволяет отображать различные цвета и эффекты взаимодействия.

Благодаря компактному размеру и легкой конструкции M5Dial подходит для различных встроенных программ. Будь то управление домашними устройствами в области умного дома или мониторинг и управление системами промышленной автоматизации, M5Dial можно легко интегрировать для предоставления интеллектуальных возможностей управления и взаимодействия.

M5Dial также оснащен функцией обнаружения RFID, позволяющей распознавать карты и метки RFID, работающие на частоте 13.56 МГц. Пользователи могут использовать эту функцию для таких программ, как контроль доступа, проверка личности и платежи. Кроме того, M5Dial оснащен схемой RTC для поддержания точного времени и даты. Кроме того, он включает встроенный зуммер и физическую кнопку для звуковых подсказок устройства и операций пробуждения.

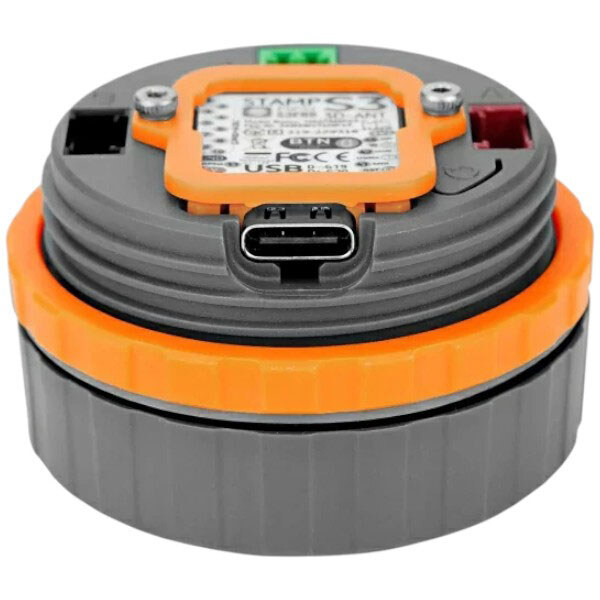

M5Dial предоставляет универсальные варианты питания для удовлетворения разнообразных потребностей. Он поддерживает широкий диапазон входных напряжений, принимая входное напряжение 6-36 В постоянного тока. Кроме того, он оснащен портом батареи со встроенной схемой подзарядки, что обеспечивает бесперебойное подключение к внешним литиевым батареям. Эта адаптивность позволяет пользователям питать M5Dial через USB-C, постоянного тока или наружную батарею для удобства на ходу. M5Dial также резервирует два интерфейса PORTA и PORTB, поддерживая расширение устройств I2C и GPIO. Пользователи могут подключать различные датчики, приводы, дисплеи и другие периферийные устройства через эти интерфейсы, добавляя больше функциональности и возможностей.

Включение: WAKE up можно запустить, нажав кнопку "Wake" и периодически запуская сигнал IRQ RTC. После запуска сигнала пробуждения контакт hold(G46) должен быть установлен на высокий уровень (1) во время инициализации программы, чтобы поддерживать питание, иначе устройство снова перейдет в спящий режим.

Выключение: Если нет внешнего источника питания USB, нажмите клавишу RST для отключения, или, если нет внешнего источника питания USB, установите HOLD(GPIO46)=0 в работе программы, то есть, чтобы отключить питание.

Особенности:

• Круглый сенсорный экран TFT
• M5StampS3
• Кодировщик
• RFID
• Входное напряжение от 6 до 36 В

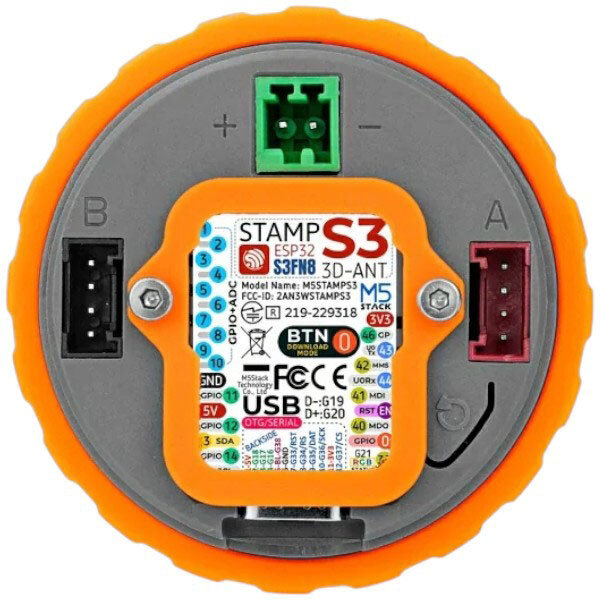

• Расширение интерфейса: зарезервированные интерфейсы PORTA и PORTB
• Платформа программирования: Arduino, UIFlow, ESP-IDF

Характеристики:

• Микроконтроллер: ESP32-S3@Xtensa LX7, 8M-FLASH, WIFI, OTG Функция CDC
• Диапазон входного напряжения: от 6 до 36В
• Драйвер для экрана: GC9A01
• Дисплей: 1.28" 240x240 пикселей
• Драйвер сенсорного экрана: FT3267
• RFID: WS1850S
• Ток в режиме ожидания (ток в режиме ожидания с питанием от батареи) DC4.2 В/1.9мкА
• Рабочий ток:

  * Источник питания DC6V: 6 В/140.6мА
  * Источник питания DC12V: 12 В/82.5мА
  * Источник питания DC36V: 36 В/28.1мА


• Размер продукта: 45х45х32.3 мм
• Размер упаковки: 163х120х59 мм
• Вес продукта: 46.6 г
• Вес упаковки: 83.83 г
