Датчик температуры DS18S20 цифровой (оригинал)

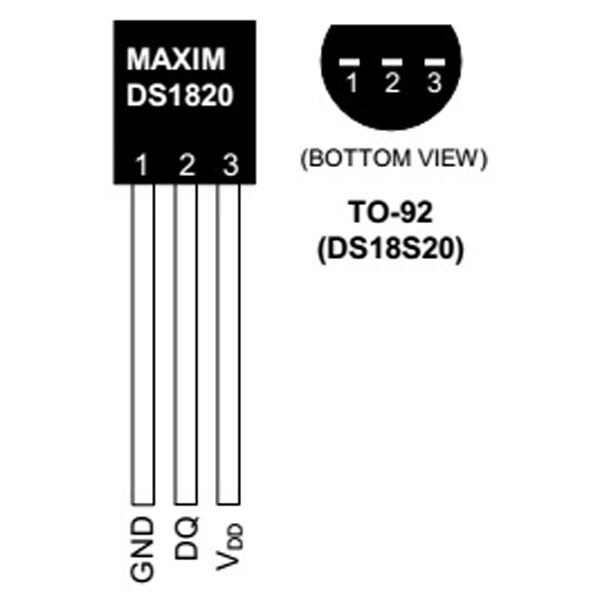

Цифровой датчик температуры DS1820 - калиброванный цифровой термодатчик от компании DALLAS с однопроводным (1-Wire) интерфейсом* и разрядностью 9 бит.

Диапазон измеряемых DS18S20 температур от -55°C до +125°C. Считанный из микросхемы цифровой код является результатом непосредственного прямого измерения температуры и не требует дополнительных преобразований. Разрешение встроенного АЦП - 9 разрядов исходного кода. Абсолютная погрешность преобразования менее 0,5°C в диапазоне контролируемых температур -10°C до +85°C. Максимальное время полного 9-ти разрядного преобразования ~750 мс. Независимая память температурных уставок микросхемы обеспечивает запись произвольных значений верхнего и нижнего порогов контрольных. Кроме того, термометр содержит встроенный логический механизм приоритетной сигнализации в 1-Wire-линию о факте выхода контролируемой им температуры за один из выбранных порогов. Узел 1-Wire-интерфейса компонента организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на одной 1-Wire-линии. Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 010Н) и обеспечивает возможность работы без внешнего источника энергии только за счет паразитного питания 1-Wire-линии. Питание микросхемы через отдельный внешний вывод осуществляется напряжением от 3,0 до 5,5 В. Термометр размещается в транзисторном корпусе TO-92.
