Датчик температуры DS18B20 цифровой

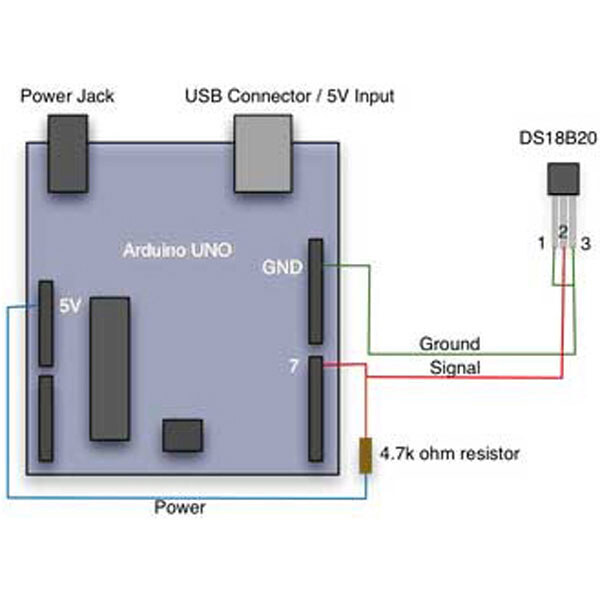

Клон датчика Dallas DS18B20 с аналогичными параметрами: диапазон измеряемых температур от -55 до +125 °C. Считываемый с устройства цифровой код является прямым непосредственным кодом измеренного значения температуры и не требует дополнительных преобразований. Программируемое пользователем разрешение встроенного АЦП может изменяться в диапазоне от 9 до 12 разрядов исходного кода. Абсолютная погрешность преобразования менее 0.5C в диапазоне контролируемых температур -10 до +85C. Максимальное время полного 12-разрядного преобразования ~750 мс (при разрешении 12 разрядов). Для подключения требуется резистор 4.7 кОм (см. второй рисунок).

Внутренняя энергонезависимая память температурных установок обеспечивает запись произвольных значений верхнего и нижнего пределов установок. Кроме того, микросхема содержит встроенный логический механизм приоритетной сигнализации в линию о факте выхода температуры за один из выбранных порогов. Узел 1-Wire-интерфейса устройства организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на однопроводной линии.

Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 028Н) и обеспечивает возможность работы без внешнего источника питания только за счет паразитного питания однопроводной линии. Питание устройства через отдельный внешний вывод осуществляется напряжением от 3.0В до 5.5В.
