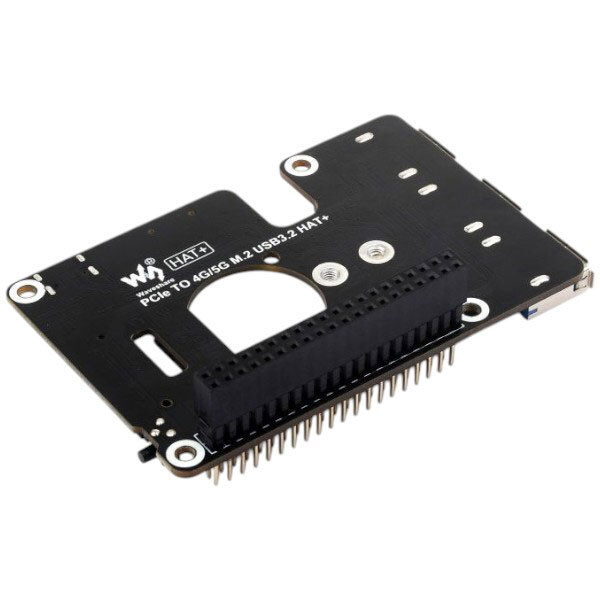

Адаптер PCIe на M.2 4G/5G и USB 3.2 для Raspberry Pi 5 совместимый с SIMCom/Quectel 4G/5G модулями

Адаптер PCIe на M.2 4G/5G и USB 3.2 для Raspberry Pi 5 предназначен для оснащения Raspberry Pi модулями высокоскоростной беспроводной связи и расширения количества портов USB 3.2. Данный адаптер совместим с модулями SIMCom/Quectel 4G/5G, поставляемыми с антенной 5G-4IN1-PCB. Адаптер совместим только с Raspberry Pi 5.

Особенности:

• Разработан для Raspberry Pi 5 в стандартном дизайне HAT+ со встроенным I2C EEPROM и поддерживает расширение Raspberry Pi 40PIN GPIO.
• Расширяет 3 высокоскоростных порта USB 3.2 Gen1 для подключения большего количества периферийных устройств
• Встроенный слот M.2(NGFF) Key B, поддерживает модули 4G/5G серии SIM7600XX-M.2, SIM82XX и RM5XX и совместим с пакетами 3042/3052
• Встроенный порт Type-C для подключения к ПК для работы в сетях 4G/5G, отладки и обновления прошивки или для подключения внешнего источника питания
• Встроенный чип мониторинга питания для измерения напряжения, тока и мощности в реальном времени
• Встроенный слот для SIM-карты NANO-SIM
• Встроенная кнопка сброса, индикаторы питания и сети для легкой настройки и мониторинга рабочего состояния
• Поставляется с индивидуальной антенной 5G-4IN1-PCB для аккуратной прокладки проводов, поддерживает верхнюю или нижнюю установку
• Зарезервированные вентиляционные отверстия и монтажные отверстия для вентилятора охлаждения для увеличения воздушного потока и лучшего рассеивания тепла

Шилд совместим с большинством модулей связи SIMCom/Quectel 4G/5G с интерфейсом M.2 Key B. Встроенный слот M.2(NGFF) Key B, протестированный в поддержку модулей серии SIM7600XX-M.2, SIM82XX и RM5XX, совместим с пакетами 3042.

Шилд поставляется в комплекте с антенной 5G-4IN1-PCB. Конструкция шилда и антенны поддерживает верхний и нижний монтаж, проста в установке и обеспечивает устойчивую связь.

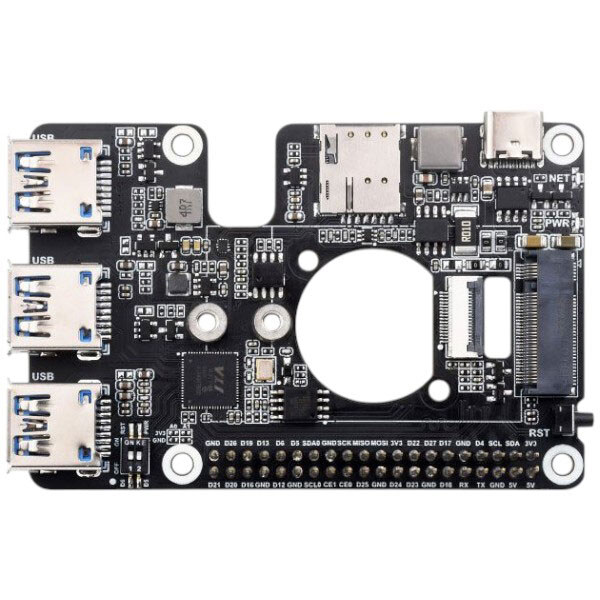

Расположение и поддержание компонентов платы:

• Чип VL805 - PCIe - USB 3.2 Gen1 HUB
• EEPROM - для сохранения HAT ID и информации о продукте
• INA219 - Микросхема контроля мощности
• Интерфейс PCIe 16PIN - для подключения к интерфейсу PCIe Raspberry Pi 5
• M.2(NGFF) Слот Key B - Совместим с пакетами 3042/3052 Модули M.2 4G/5G
• Разъем GPIO Raspberry Pi - для подключения Raspberry Pi 5
• Расширенные порты USB 3.2 Gen1 - USB1~USB3
• Слот - для установки Nano-SIM-карты
• Интерфейс Type-C - для подключения Raspberry Pi или ПК к сетям 4G/5G через USB-кабель, обновление прошивки или подключение внешнего источника питания
• DIP-переключатель - для переключения на использование контактов GPIO для управления включением/выключением питания и сбросом модуля
• Кнопка сброса - Нажмите, чтобы сбросить настройки модуля.
• Индикатор PWR - Индикатор питания
• Индикатор NET - Модуль Индикатор состояния сети

Комплектация:

• PCIe в 4G/5G M.2 USB3.2 HAT+ x1
• Антенна 5G-4IN1-PCB x1
• 16P-кабель-40 мм кабель x1
• Кабель IPEX1 - IPEX4 ~13 см 4 шт.
• Упаковка винтов x1
