Шаг 1 – SIM карта

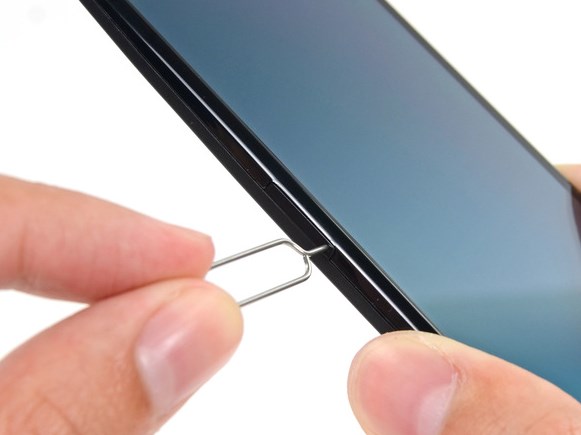

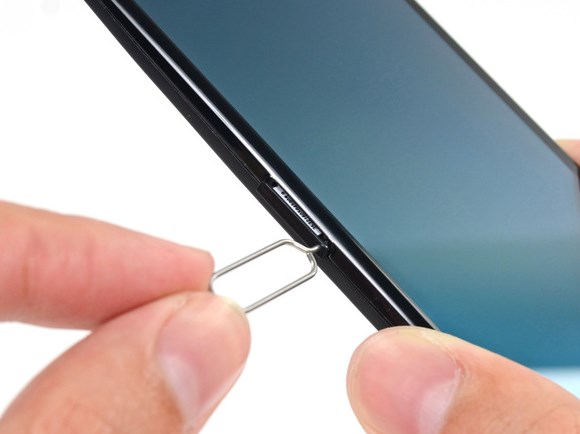

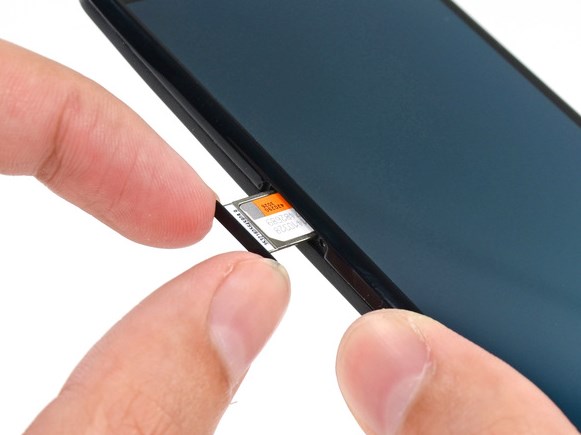

Вставьте инструмент для извлечения SIM карты в отверстие в боковой стенке лотка SIM карты и нажмите для его открытия.

Извлеките лоток для SIM-карты.

Замена дисплея в Motorola XT1052 Moto X - 1 | Vseplus  Если SIM карта не выпадает с лотка сама, просто извлеките его оттуда пальцами.


Замена дисплея в Motorola XT1052 Moto X - 2 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 3 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 4 | Vseplus

Шаг 2 – Задняя крышка
Замена дисплея в Motorola XT1052 Moto X - 5 | Vseplus Дальше следует освобождать защелки, удерживающие части корпуса телефона вместе. Но задняя крышка также крепится с помощью клейкой прокладки. После отсоединения защелок, используйте инструмент iOpener, чтобы полностью открыть корпус. Не пытайтесь сделать это до того как клей ослабнет.

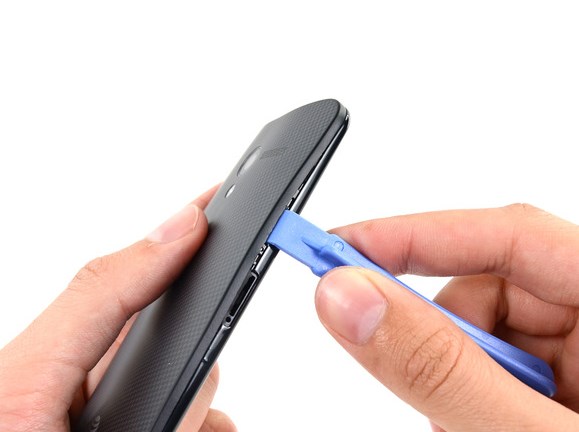

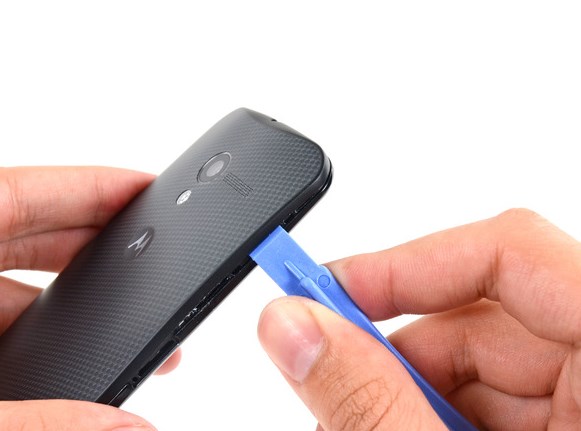

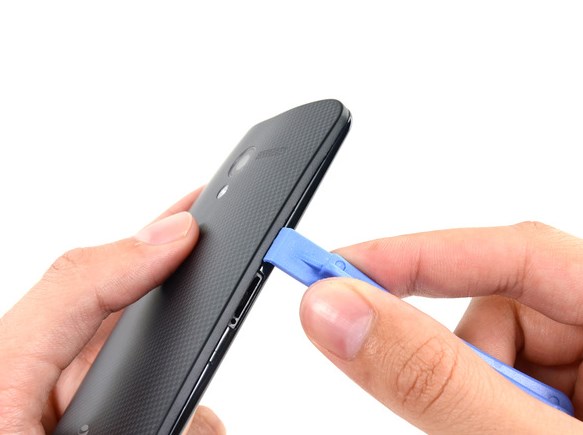

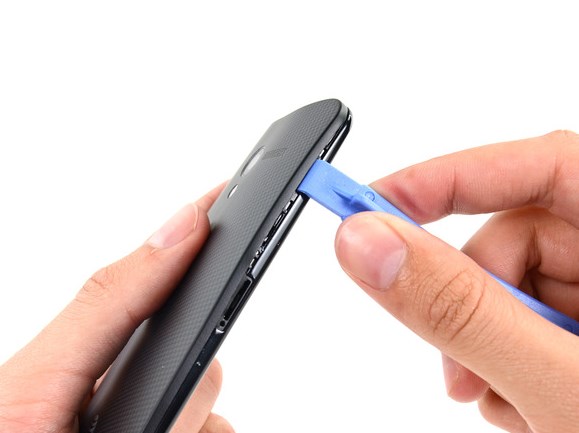

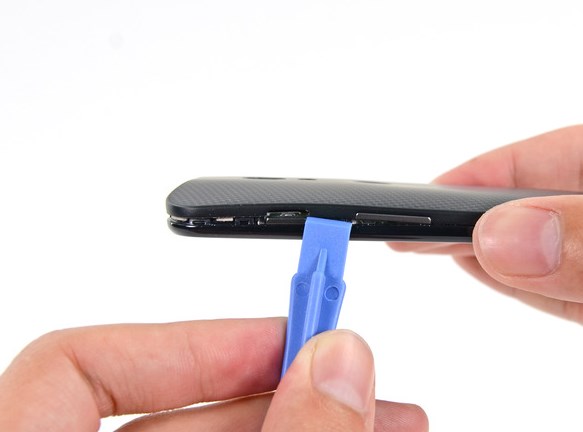

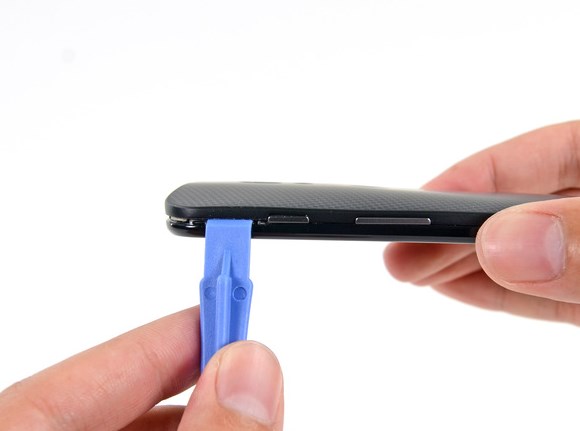

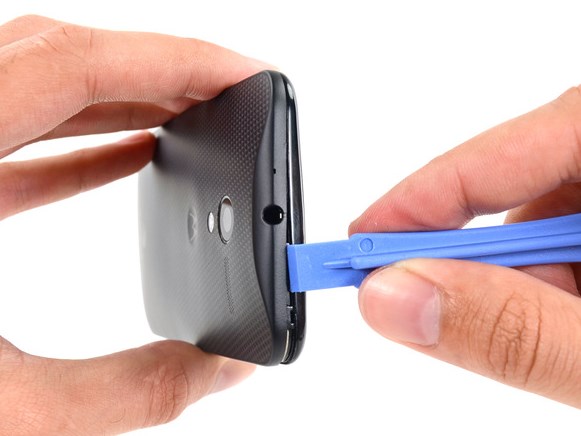

Вставьте пластиковый инструмент в шов между передней и тыльной крышками рядом со слотом SIM карты.

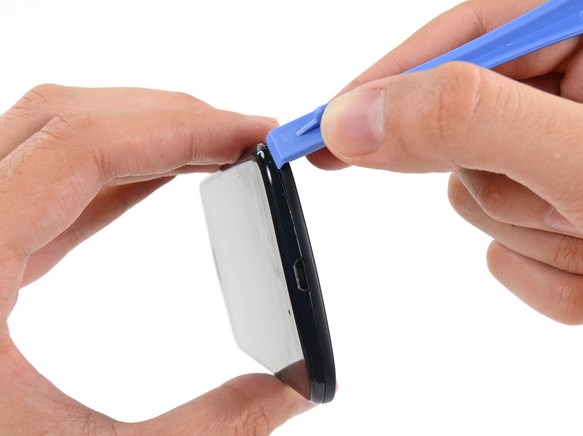

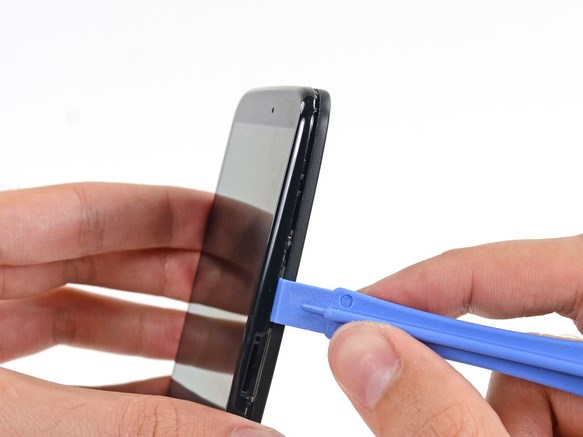

Пройдитесь этим инструментом вдоль шва по направлению к верхнему углу.

Замена дисплея в Motorola XT1052 Moto X - 6 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 7 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 8 | Vseplus

Шаг 3

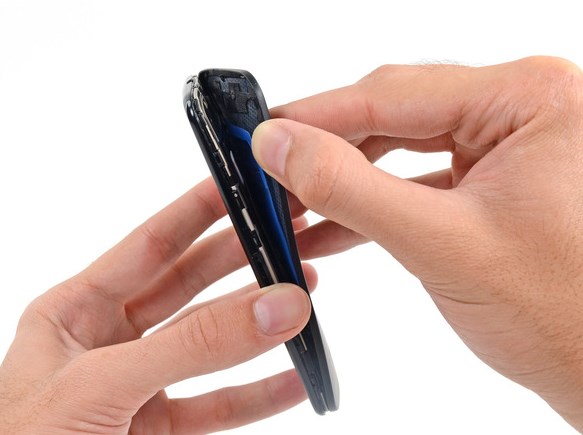

Аккуратно пройдитесь пластиковым инструментом по углу, освобождая его от защелок.

Замена дисплея в Motorola XT1052 Moto X - 9 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 10 | Vseplus

Шаг 4

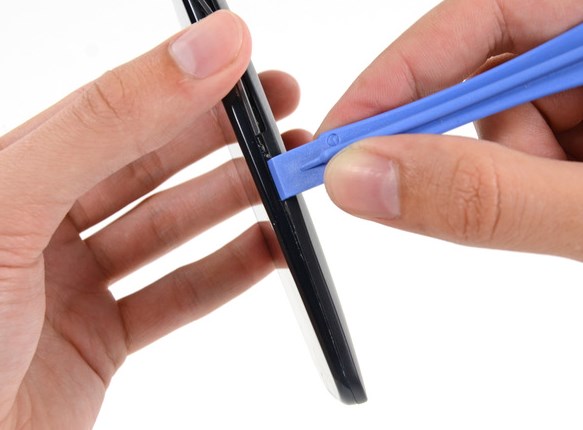

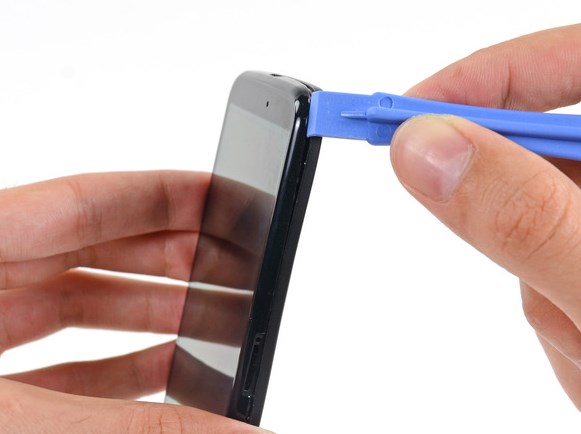

Пройдитесь пластиковым инструментом вдоль шва, на верхнем торце телефона с разъемом для наушников.

Замена дисплея в Motorola XT1052 Moto X - 11 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 12 | Vseplus

Шаг 5

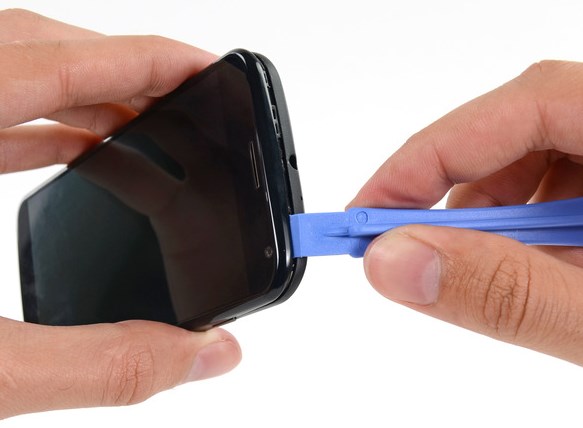

Теперь поддевайте крышку в верхнем правом углу телефона.

Замена дисплея в Motorola XT1052 Moto X - 13 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 14 | Vseplus

Шаг 6

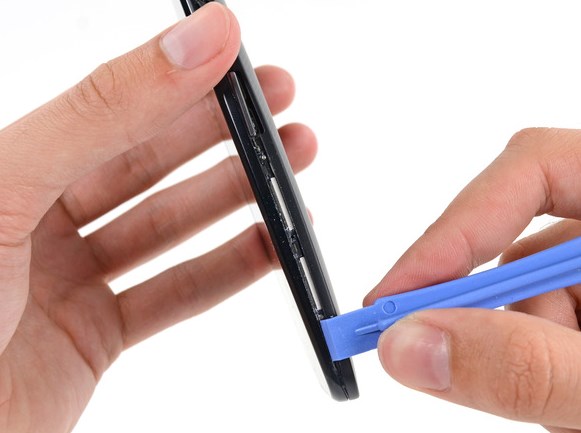

Аккуратно пройдитесь инструментом вдоль торца телефона с кнопками.
 Замена дисплея в Motorola XT1052 Moto X - 15 | Vseplus Здесь пластик передней крышки тоньше и кнопки могут двигаться; пройдите это место медленно, чтобы не повредить кнопки или переднюю крышку.

Замена дисплея в Motorola XT1052 Moto X - 16 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 17 | Vseplus

Шаг 7

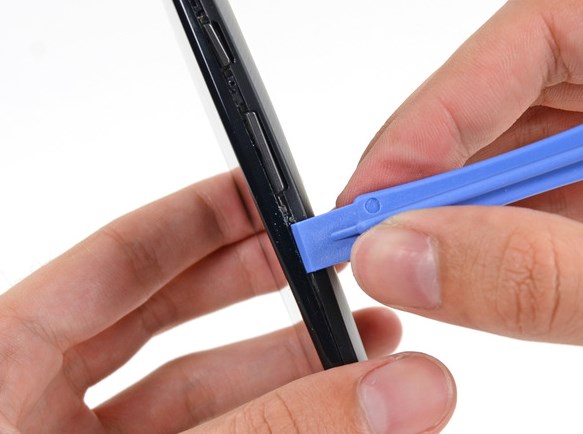

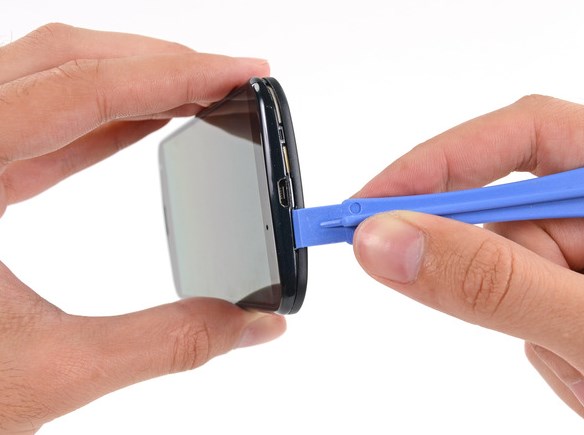

Вставьте пластиковый инструмент в шов чуть ниже кнопки регулировки громкости и увеличьте зазор между частями корпуса.

Замена дисплея в Motorola XT1052 Moto X - 18 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 19 | Vseplus

Шаг 8
Продолжайте поддевать крышку корпуса к нижнему углу телефона.

Замена дисплея в Motorola XT1052 Moto X - 20 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 21 | Vseplus

Шаг 9
Осторожно поддевайте дальше от угла до порта USB на торце.

Замена дисплея в Motorola XT1052 Moto X - 22 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 23 | Vseplus

Шаг 10

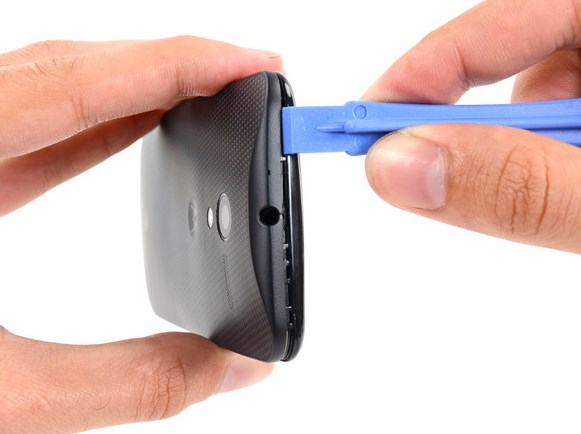

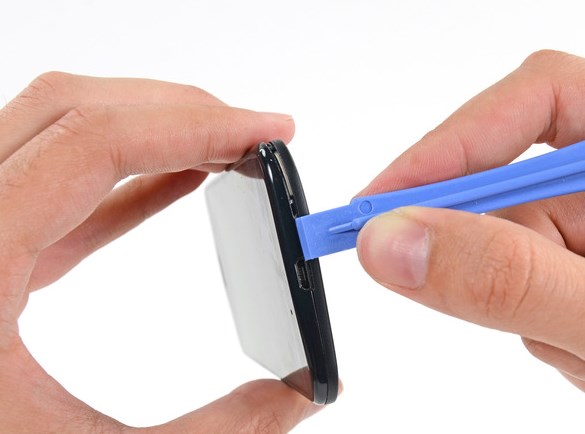

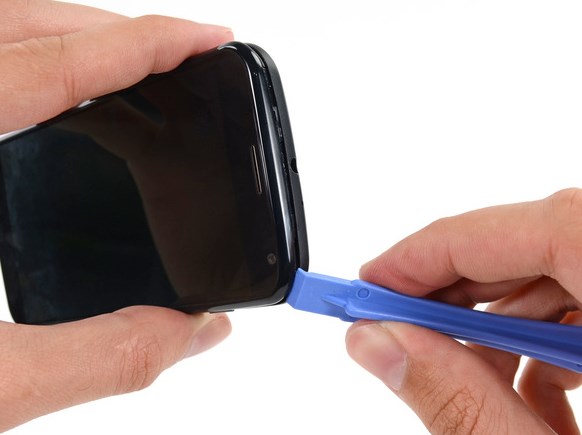

Вставьте пластиковый инструмент на другой стороне от порта USB и пройдитесь по углу.

Замена дисплея в Motorola XT1052 Moto X - 24 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 25 | Vseplus

Шаг 11
Продолжайте отсоединение защелок на углу и дальше по длине телефона.
Замена дисплея в Motorola XT1052 Moto X - 26 | Vseplus Убедитесь, что все защелки освобождены. Теперь, следует подготовить инструмент iOpener. Два следующих шага объяснят, как это делать.

Замена дисплея в Motorola XT1052 Moto X - 27 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 28 | Vseplus

Шаг 12
Замена дисплея в Motorola XT1052 Moto X - 29 | Vseplus Мы рекомендуем очистить микроволновую печь, прежде чем продолжить. Так как любые остатки пищи на тарелке микроволновки могут в конечном итоге прилипнуть к инструменту iOpener.

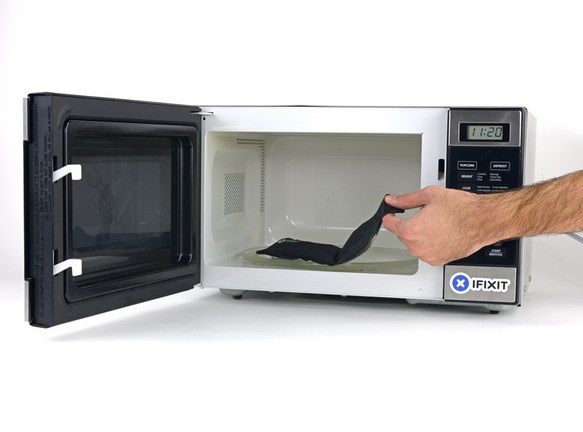

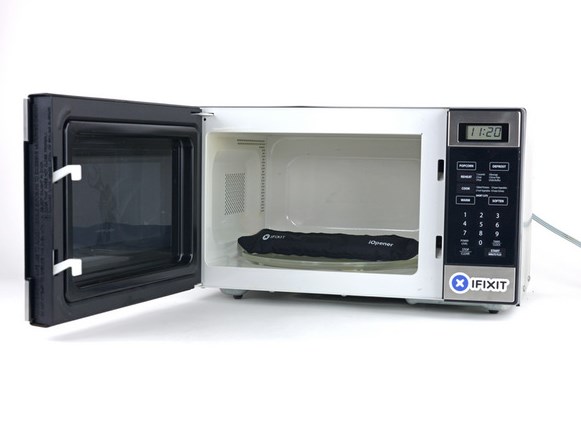

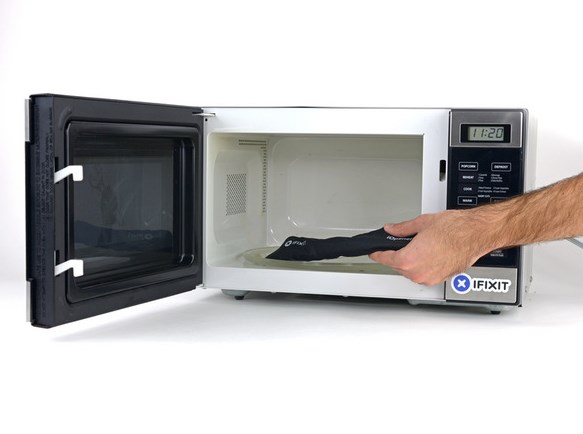

Поместите iOpener в центре микроволновой печи.
Замена дисплея в Motorola XT1052 Moto X - 30 | Vseplus Для микроволновок с вращающейся тарелкой: Убедитесь, что тарелка свободно вращается. Если ваш инструмент iOpener застревает, он может перегреться и загореться.

Замена дисплея в Motorola XT1052 Moto X - 31 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 32 | Vseplus

Шаг 13
Нагревайте iOpener в течение тридцати секунд.
На протяжении всей процедуры ремонта, по мере охлаждения инструмента iOpener, разогревайте его в микроволновой печи в течение тридцать секунд за один раз.
Замена дисплея в Motorola XT1052 Moto X - 33 | Vseplus Будьте осторожны, не перегрейте iOpener во время ремонта. От перегрева инструмент iOpener может лопнуть.
Замена дисплея в Motorola XT1052 Moto X - 34 | Vseplus Никогда не прикасайтесь к инструменту iOpener, если он вздулся.
Замена дисплея в Motorola XT1052 Moto X - 35 | Vseplus Всегда ждите, по крайней мере, три минуты до повторного нагрева iOpener.

Замена дисплея в Motorola XT1052 Moto X - 36 | Vseplus

Шаг 14
Извлеките iOpener из микроволновой печи, держа его за один из двух плоских концов и не касаясь горячего центра.
Замена дисплея в Motorola XT1052 Moto X - 37 | Vseplus Инструмент IOpener будет очень горячим, так что при обращении с ним будьте осторожны. При необходимости используйте кухонную прихватку.

Замена дисплея в Motorola XT1052 Moto X - 38 | Vseplus

Шаг 15

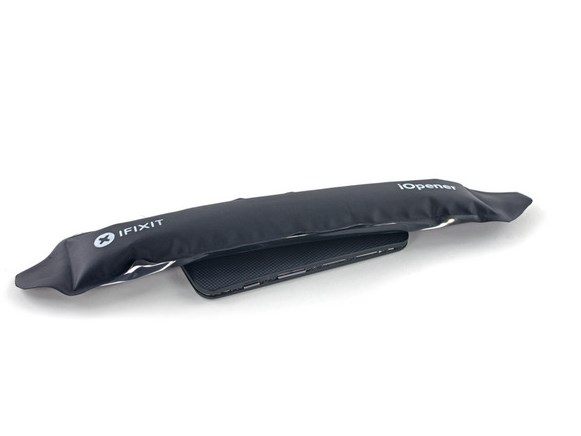

Положите iOpener на телефон, чтобы ослабить клей, удерживающий заднюю крышку. Пусть мешочек полежит на устройстве в течение примерно 90 секунд, после этого можно попытаться снять крышку.

Замена дисплея в Motorola XT1052 Moto X - 39 | Vseplus

Шаг 16

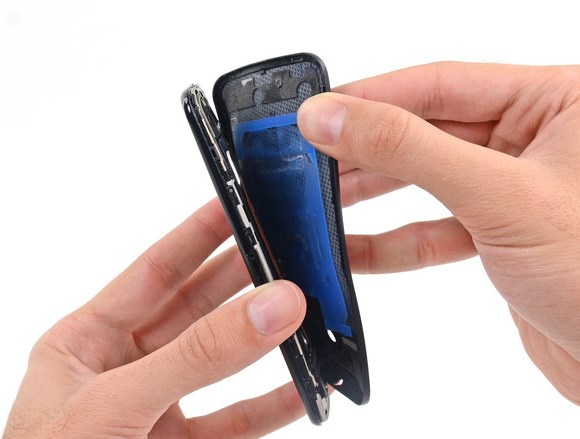

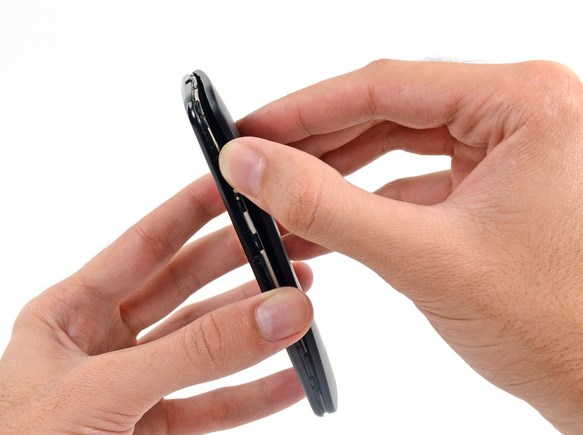

Начиная со стороны слота SIM, осторожно снимайте заднюю крышку телефона.
Замена дисплея в Motorola XT1052 Moto X - 40 | Vseplus Задняя крышка очень гибкая, не торопитесь, чтобы не повредить внутренние части телефона.
Замена дисплея в Motorola XT1052 Moto X - 41 | Vseplus Не отделяйте заднюю крышку полностью; она еще подсоединена к телефону кабелем вспышки камеры.
Замена дисплея в Motorola XT1052 Moto X - 42 | Vseplus Кабель вспышки подключен со стороны кнопок включения и регулировки громкости.

Замена дисплея в Motorola XT1052 Moto X - 43 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 44 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 45 | Vseplus

Шаг 17

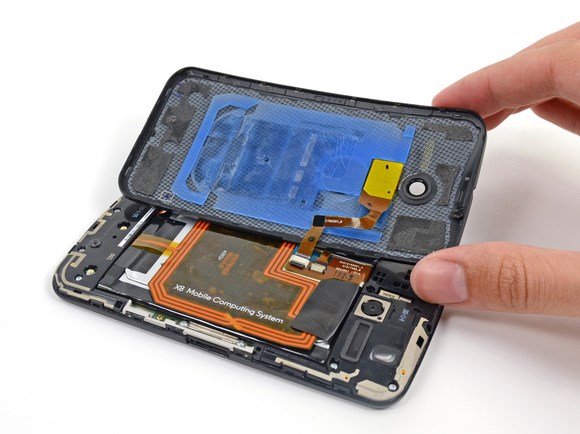

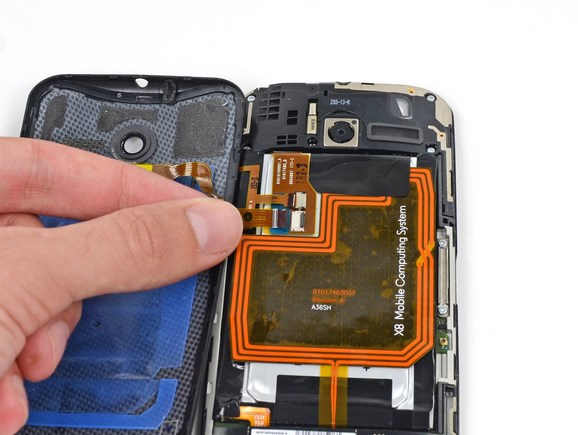

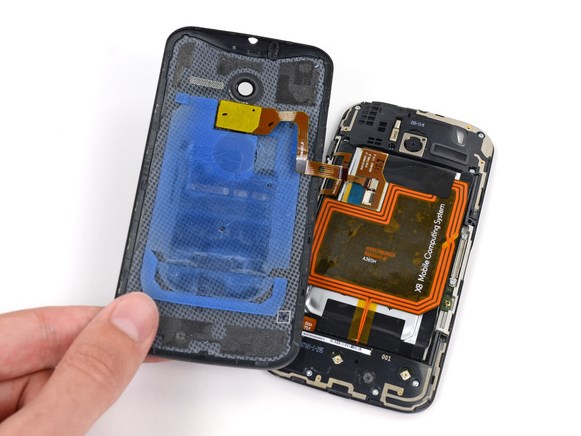

Аккуратно отведите заднюю крышку, таким образом, чтобы получить доступ к разъему кабеля вспышки камеры, но не натягивать его.

Замена дисплея в Motorola XT1052 Moto X - 46 | Vseplus

Шаг 18

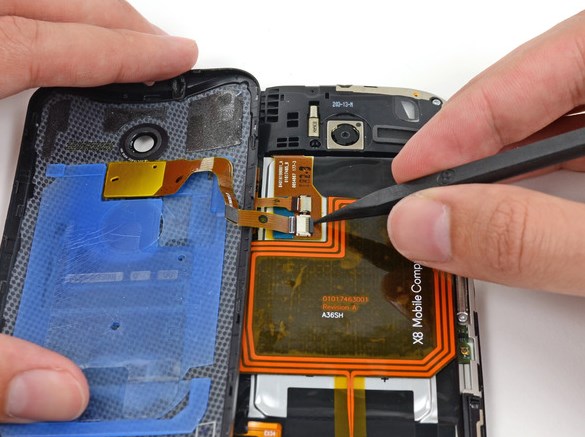

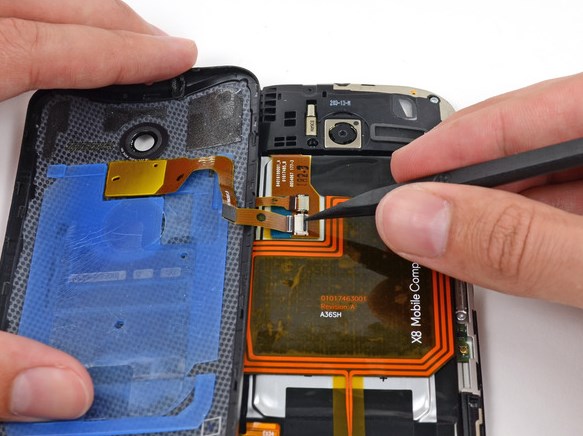

Используйте кончик монтажной лопатки, чтобы отстегнуть язычок разъема ZIF (самофиксирующегося разъёма) кабеля вспышки камеры, удерживающего тыльную крышку.
Замена дисплея в Motorola XT1052 Moto X - 47 | Vseplus Обязательно подденьте только сам язычок, а не на разъем.
Отсоедините кабель вспышки от разъема.

Замена дисплея в Motorola XT1052 Moto X - 48 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 49 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 50 | Vseplus

Шаг 19
Снимите заднюю крышку с телефона.

Замена дисплея в Motorola XT1052 Moto X - 51 | Vseplus

Шаг 20 – Нижний узел антенны

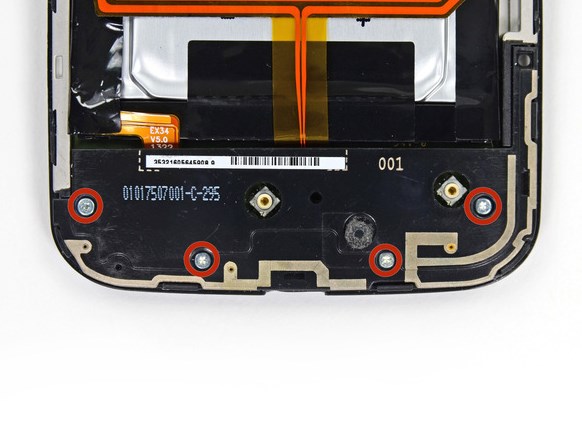

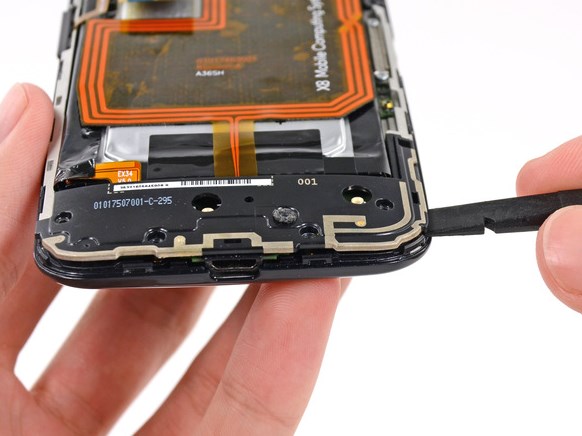

Выверните четыре 3 мм винта T3 Torx, крепящие нижний узел антенны к телефону.

Замена дисплея в Motorola XT1052 Moto X - 52 | Vseplus

Шаг 21

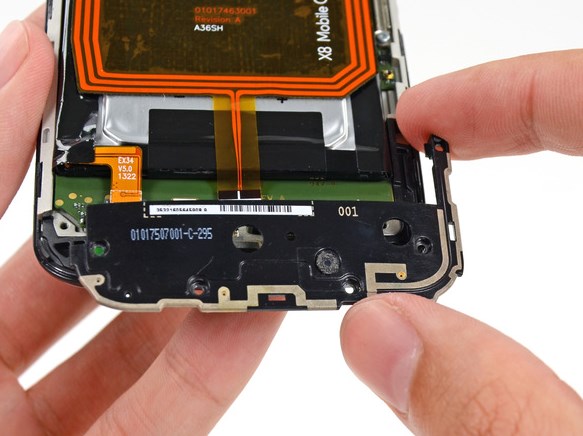

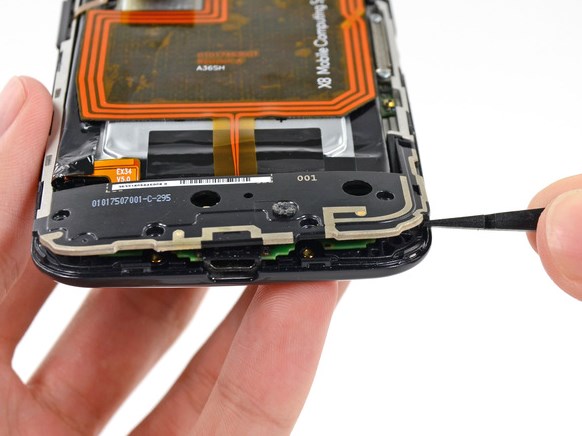

Используйте плоский конец монтажной лопатки, чтобы поддеть нижний узел антенны и извлечь его из телефона.
Извлеките узел антенны.

Замена дисплея в Motorola XT1052 Moto X - 53 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 54 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 55 | Vseplus

Шаг 22 – Батарея

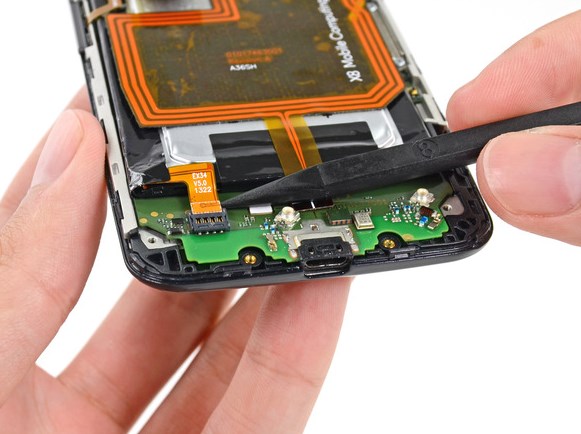

Вставьте кончик монтажной лопатки под кабель батареи рядом с разъемом и отсоедините его от разъема.
Используйте плоский конец монтажной лопатки для отсоединения разъема кабеля антенны NFC.

Замена дисплея в Motorola XT1052 Moto X - 56 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 57 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 58 | Vseplus

Шаг 23

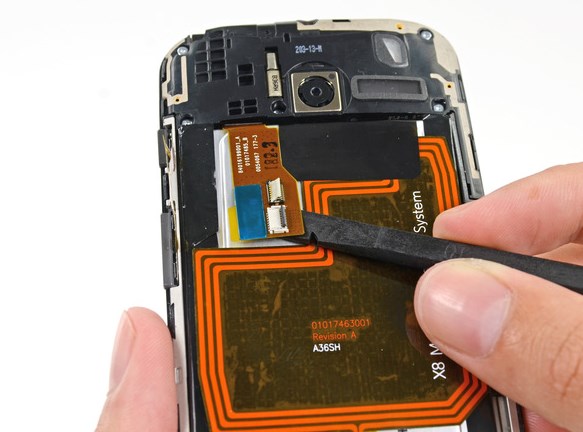

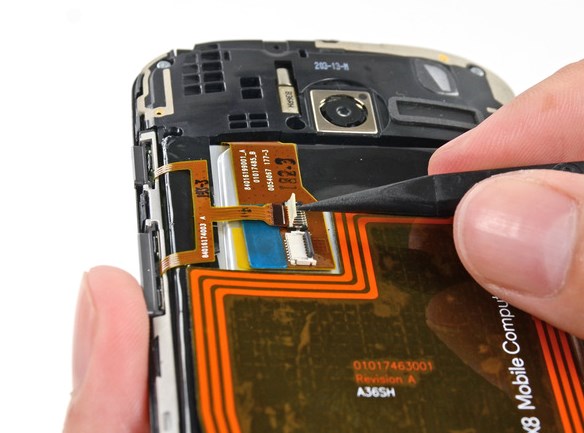

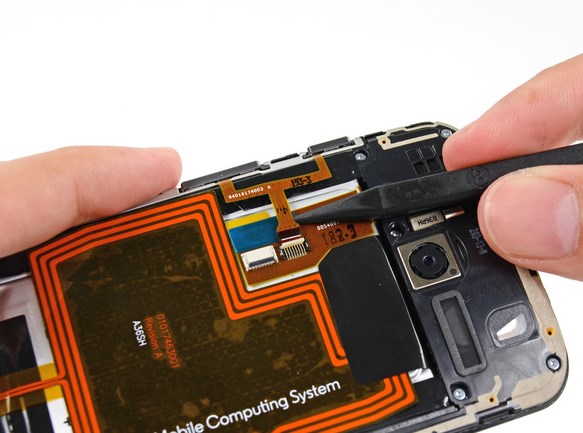

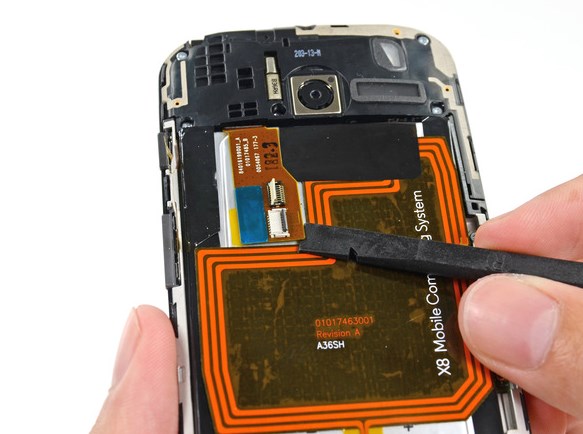

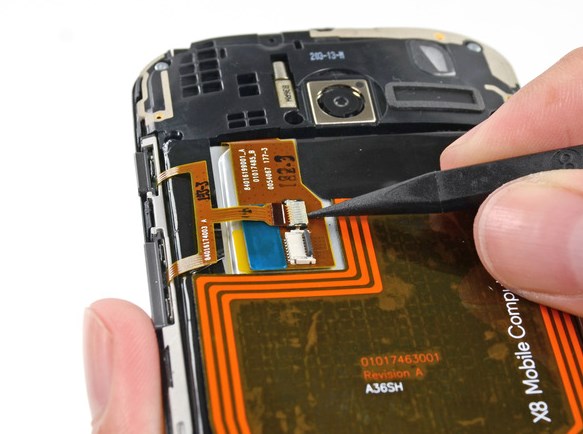

Используйте кончик монтажной лопатки, чтобы отстегнуть язычок разъема ZIF, к которому присоединен кабель узла кнопок.
Вставьте кончик монтажной лопатки под шлейф узла кнопок рядом с разъемом, чтобы вытащить кабель из гнезда.

Замена дисплея в Motorola XT1052 Moto X - 59 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 60 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 61 | Vseplus

Шаг 24
Вставьте плоский конец монтажной лопатки под соединительный кабель, чтобы освободить его от клея, крепящего его к батарее.

Замена дисплея в Motorola XT1052 Moto X - 62 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 63 | Vseplus

Шаг 25

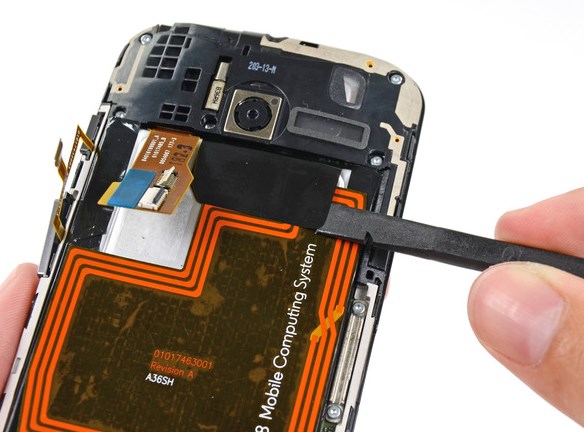

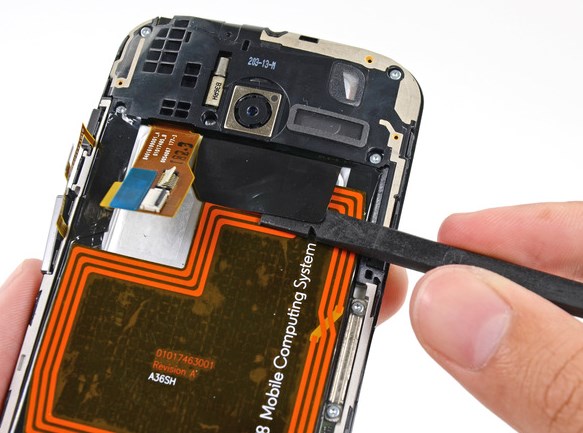

Используйте плоский конец монтажной лопатки и отделите ушко для извлечения батареи от ее поверхности, к которой оно приклеено.

Замена дисплея в Motorola XT1052 Moto X - 64 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 65 | Vseplus

Шаг 26

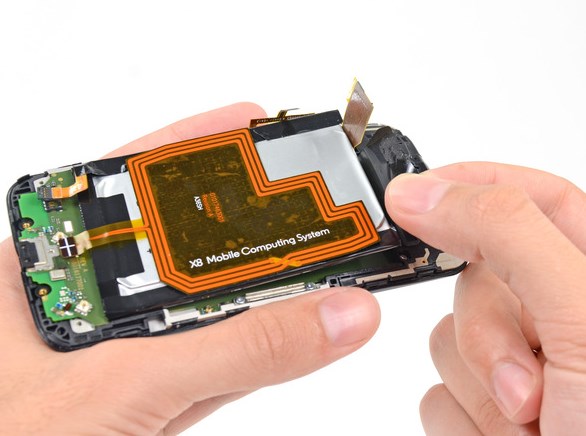

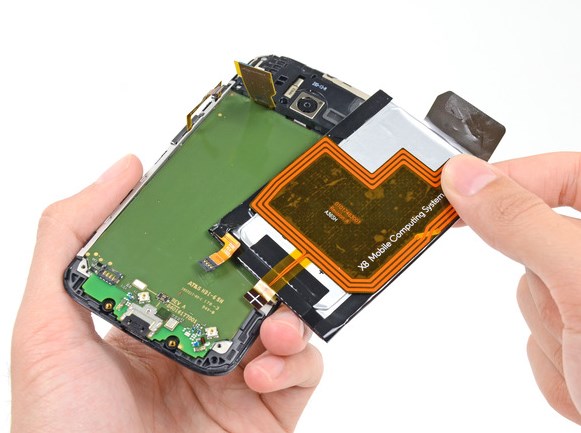

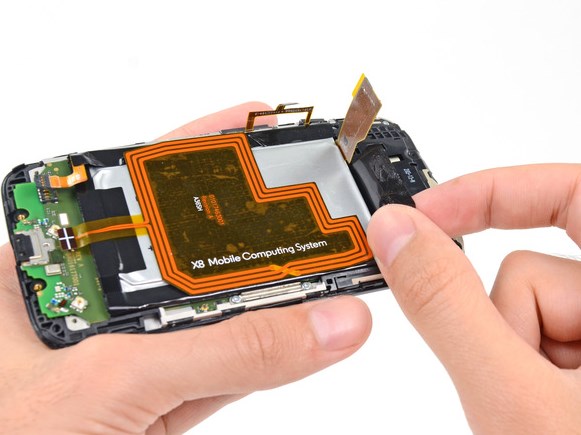

Используйте ушко, чтобы поднять батарею и извлечь ее с углубления.
Замена дисплея в Motorola XT1052 Moto X - 66 | Vseplus Батарея крепится к материнской плате несильным клеем. Медленно отрывайте ее, и будьте осторожны, чтобы ее не погнуть и не проколоть.
Извлеките батарею из телефона.

Замена дисплея в Motorola XT1052 Moto X - 67 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 68 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 69 | Vseplus

Шаг 27 – Материнская плата

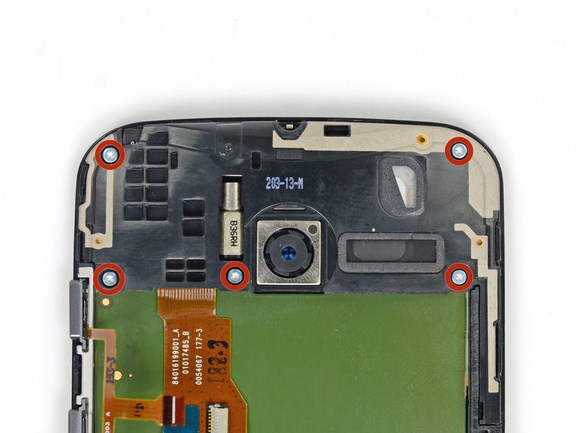

Выверните пять 3 мм винтов T3 Torx из узла разъема для наушников/колонок.

Замена дисплея в Motorola XT1052 Moto X - 70 | Vseplus

Шаг 28

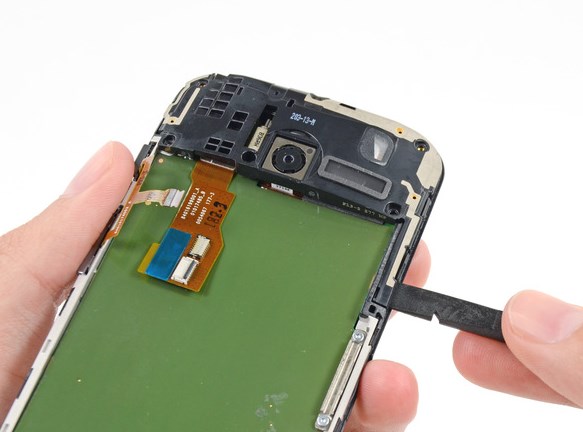

Вставьте монтажную лопатку под длинный выступ узла разъема для наушников/динамиков и подденьте его, приподнимая с углубления.

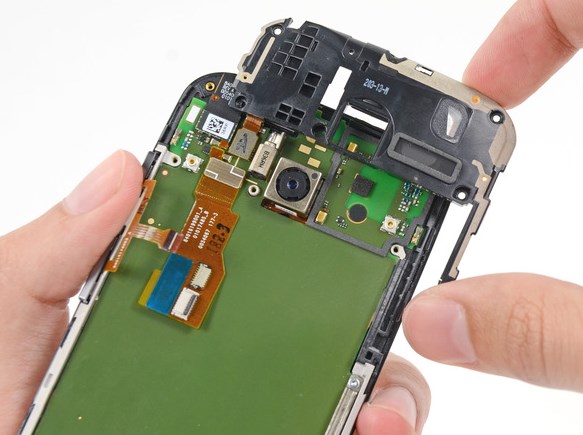

Извлеките узел разъема для наушников/динамиков.

Замена дисплея в Motorola XT1052 Moto X - 71 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 72 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 73 | Vseplus

Шаг 29

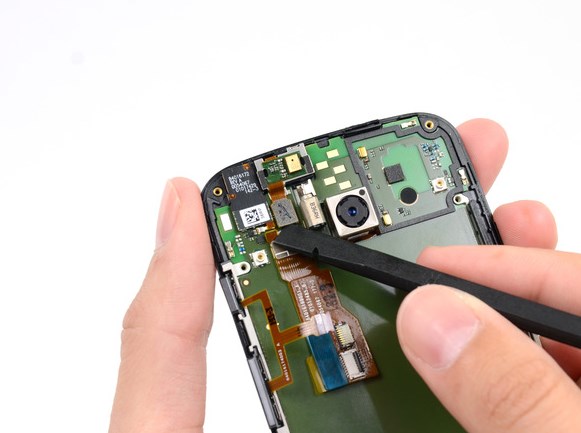

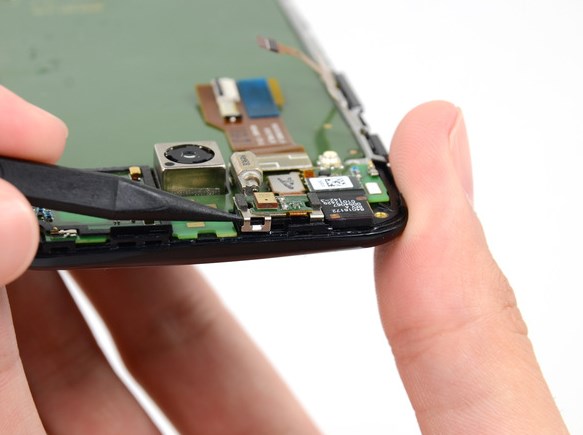

Вставьте кончик монтажной лопатки под узел микрофона, чтобы отсоединить его от внутреннего наушника.

Замена дисплея в Motorola XT1052 Moto X - 74 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 75 | Vseplus

Шаг 30

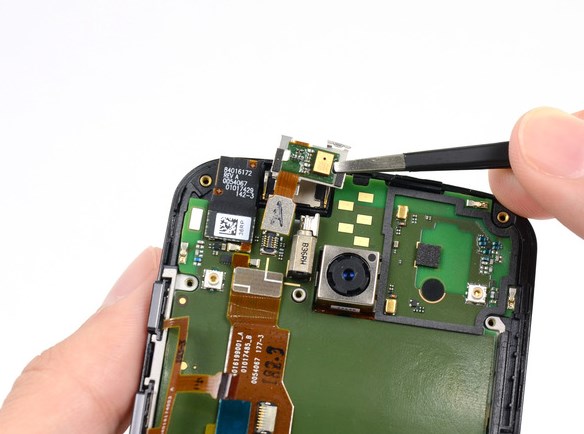

Используйте плоский конец монтажной лопатки, чтобы отсоединить кабель узла микрофона.
Используйте пинцет, чтобы извлечь узел микрофона.

Замена дисплея в Motorola XT1052 Moto X - 76 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 77 | Vseplus

Шаг 31

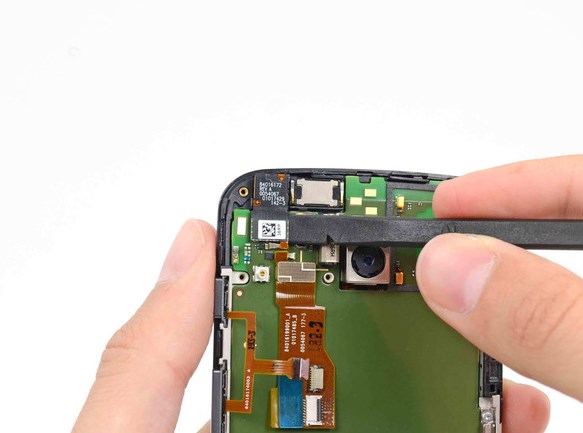

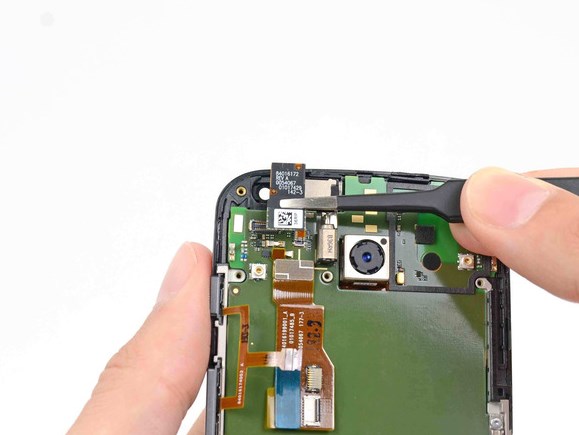

Отсоедините кабель фронтальной камеры от разъема.
С помощью пинцета извлеките фронтальную камеру из углубления.

Замена дисплея в Motorola XT1052 Moto X - 78 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 79 | Vseplus

Шаг 32

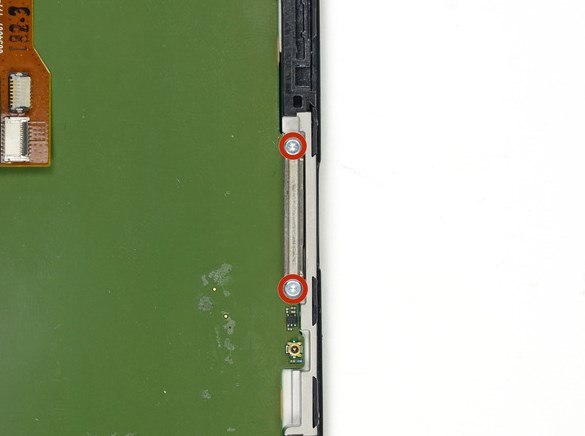

Выверните два последних 3 мм винта T3 Torx из кронштейна гнезда SIM карты.

Замена дисплея в Motorola XT1052 Moto X - 80 | Vseplus

Шаг 33
Извлеките кронштейн гнезда SIM карты с материнской платы.

Замена дисплея в Motorola XT1052 Moto X - 81 | Vseplus

Шаг 34

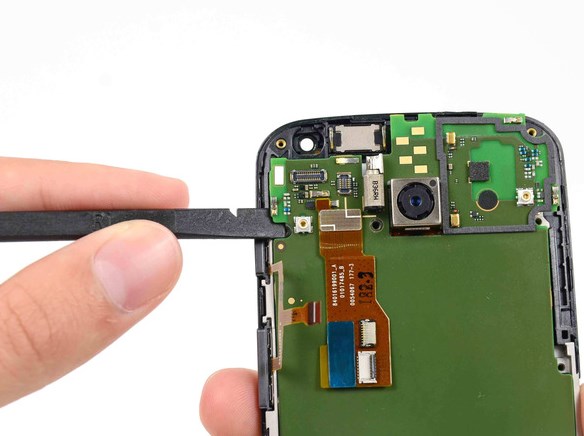

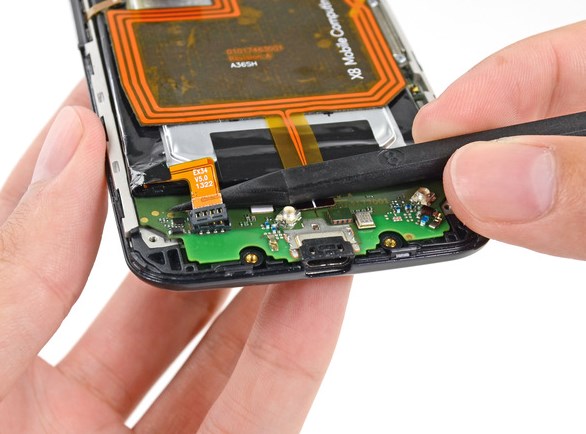

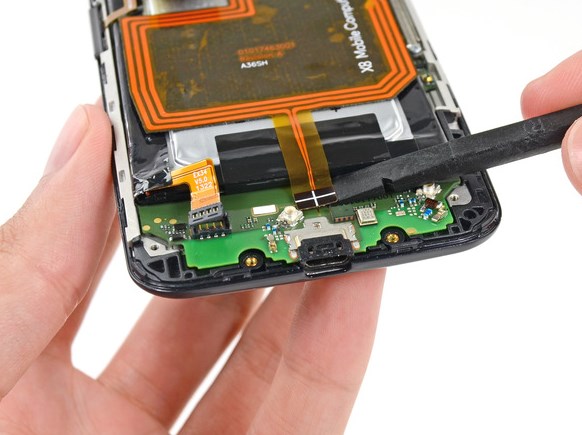

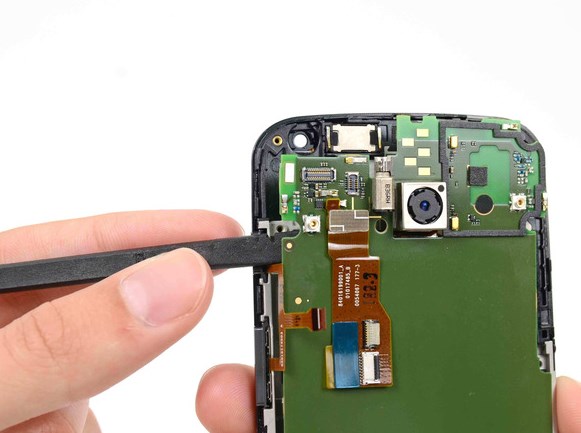

Вставьте плоский конец монтажной лопатки под материнскую плату над кабелем узла кнопок, и, поддевая, извлеките ее из телефона.
Замена дисплея в Motorola XT1052 Moto X - 82 | Vseplus Будьте осторожны, чтобы не задеть какие-либо кабели.
Замена дисплея в Motorola XT1052 Moto X - 83 | Vseplus Кнопки могут выскочить из своих углублений; позаботьтесь, чтобы не потерять их.

Замена дисплея в Motorola XT1052 Moto X - 84 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 85 | Vseplus

Шаг 35

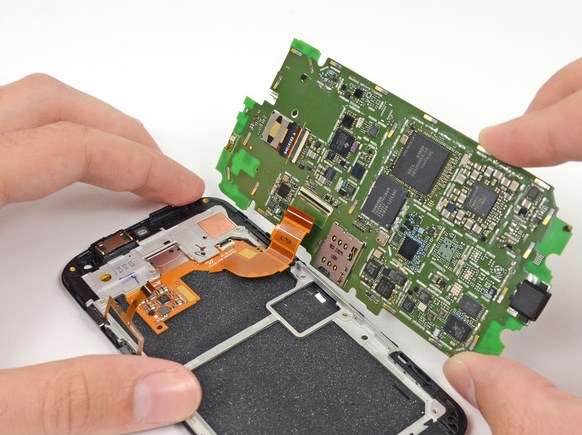

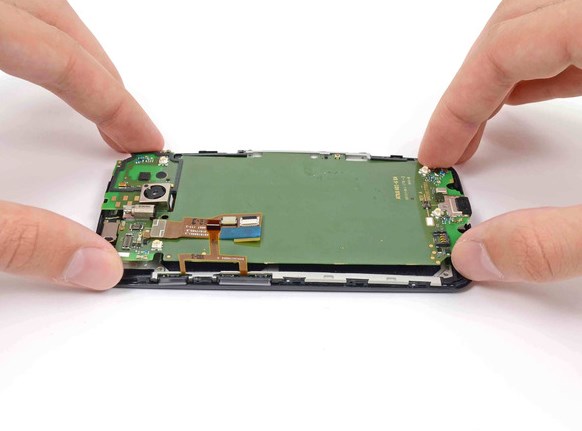

Аккуратно извлеките материнскую плату из телефона, переворачивая ее на стороне с гнездом SIM карты телефона.
Замена дисплея в Motorola XT1052 Moto X - 86 | Vseplus Не пытайтесь отделить материнскую плату полностью; она все еще подключена к дисплею с помощью кабеля.

Замена дисплея в Motorola XT1052 Moto X - 87 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 88 | Vseplus

Шаг 36
Замена дисплея в Motorola XT1052 Moto X - 89 | Vseplus Положите материнскую плату, теперь у вас есть доступ к разъему кабеля дисплея.

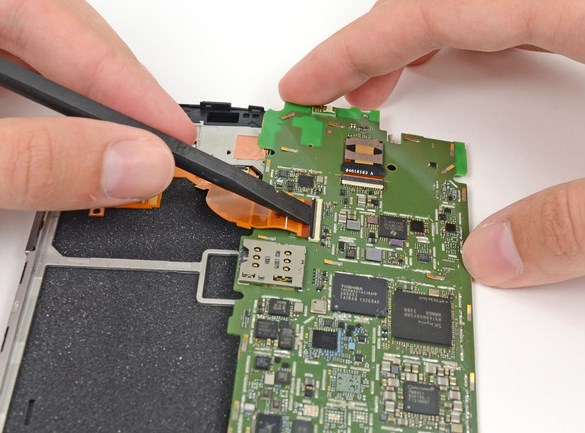

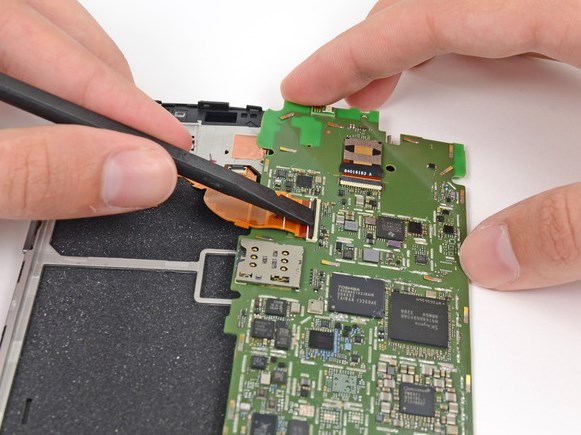

Используйте плоский конец монтажной лопатки, чтобы поднять язычок, удерживающий  кабель дисплея в разъеме ZIF.
Аккуратно отсоедините кабель дисплея от разъема, и материнская плата больше ничем не соединена с дисплеем.

Замена дисплея в Motorola XT1052 Moto X - 90 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 91 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 92 | Vseplus

Шаг 37 – Дисплей

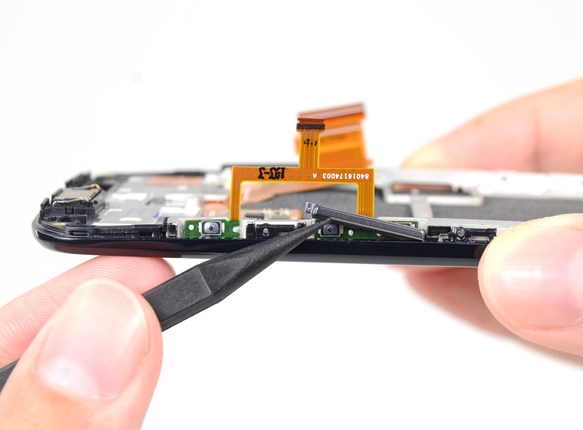

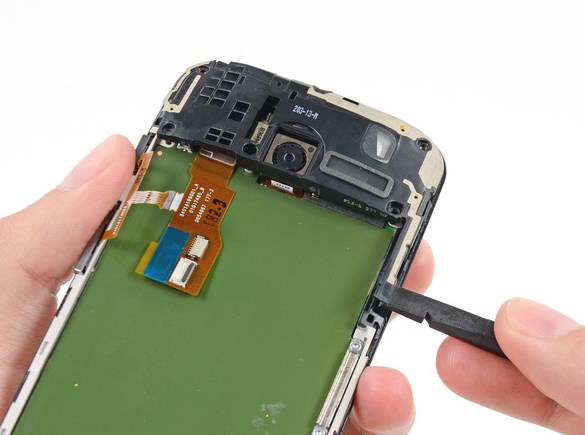

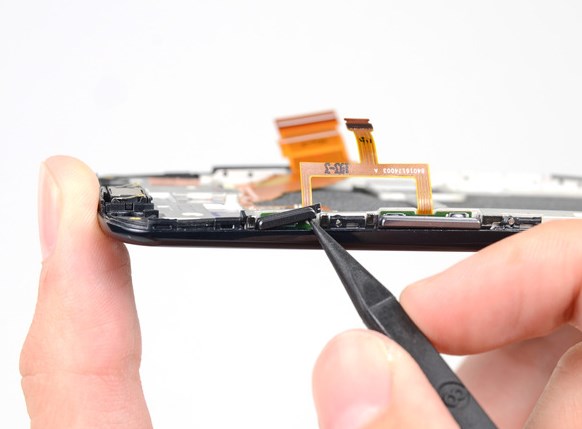

Используйте кончик монтажной лопатки, чтобы вытолкнуть кнопку сна/включения из ее гнезда той части корпуса, где находится дисплей Motorola.

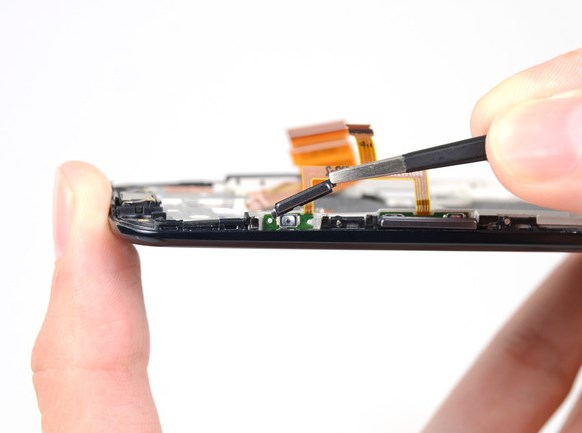

Снимите кнопку сна/включения пинцетом.

Замена дисплея в Motorola XT1052 Moto X - 93 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 94 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 95 | Vseplus

Шаг 38

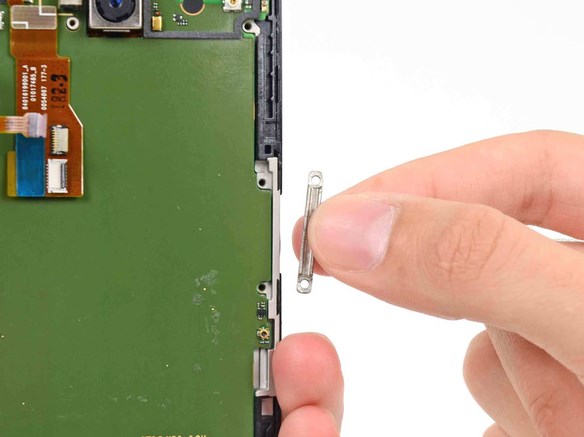

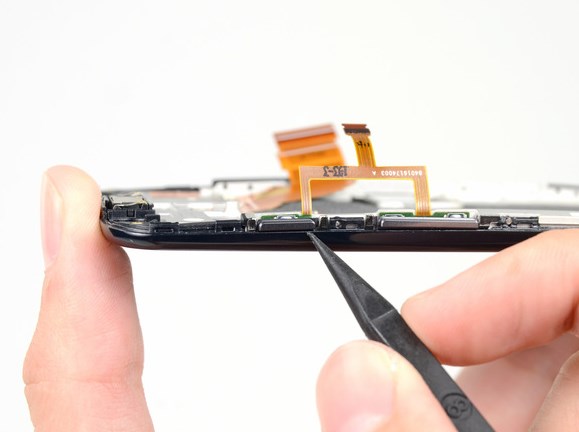

Используйте кончик монтажной лопатки, чтобы вытолкнуть  кнопку громкости из корпуса и извлеките ее.

Замена дисплея в Motorola XT1052 Moto X - 96 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 97 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 98 | Vseplus

Шаг 39

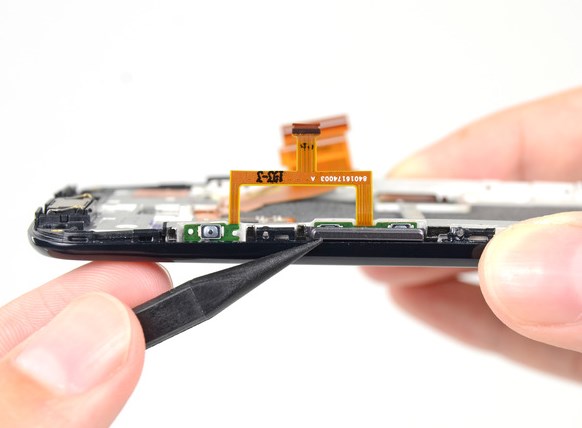

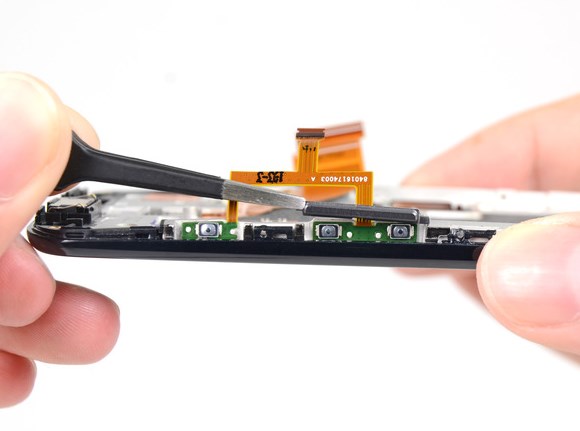

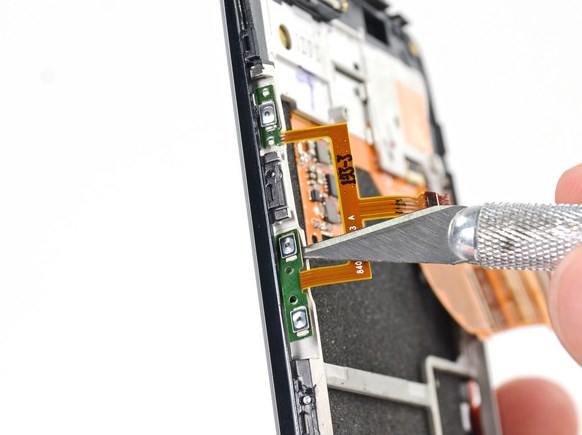

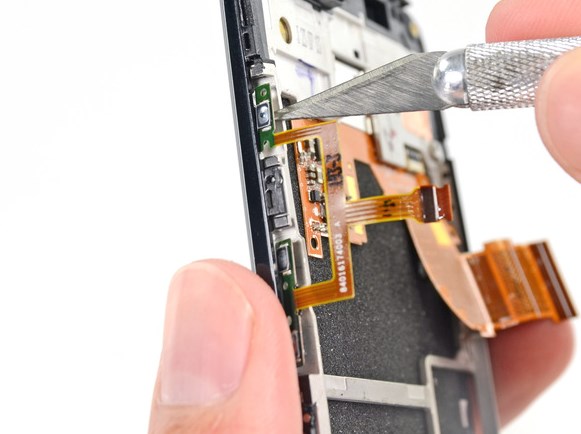

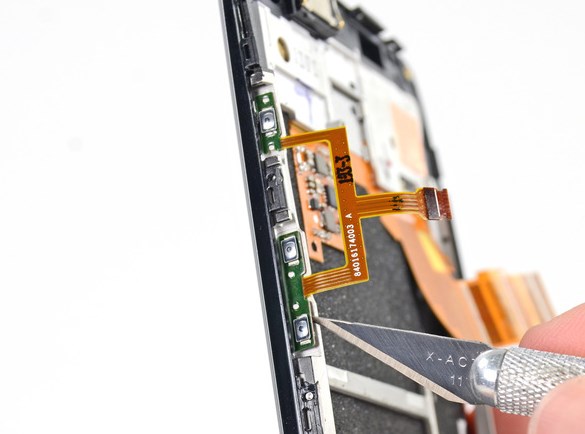

Используйте кончик монтажного ножа, чтобы поддеть и извлечь узел кнопок из корпуса. Делайте это аккуратно, так как узел приклеен.
Замена дисплея в Motorola XT1052 Moto X - 99 | Vseplus Держите острый край ножа в противоположенном направлении от кабеля, чтобы избежать случайного его повреждения.

Замена дисплея в Motorola XT1052 Moto X - 100 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 101 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 102 | Vseplus

Шаг 40

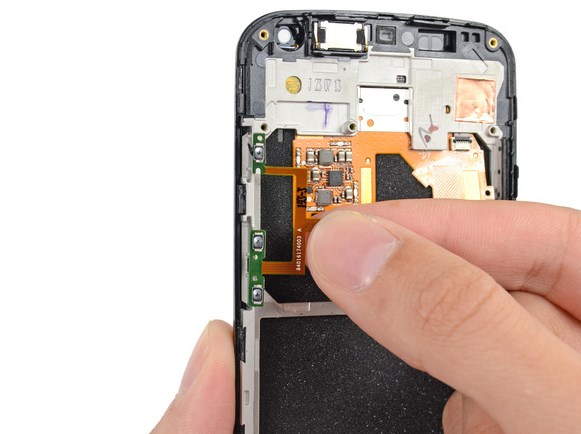

Извлеките кабель кнопок из корпуса.

Замена дисплея в Motorola XT1052 Moto X - 103 | Vseplus

Шаг 41

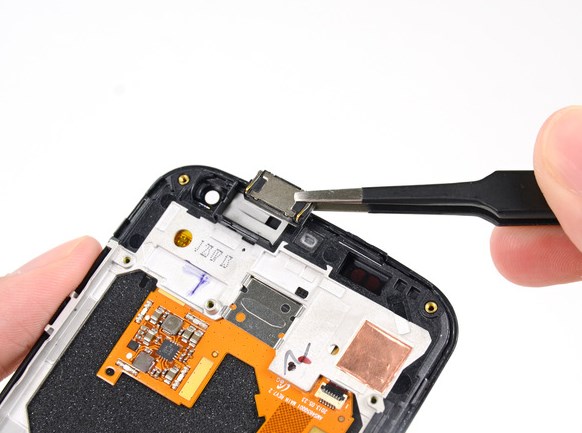

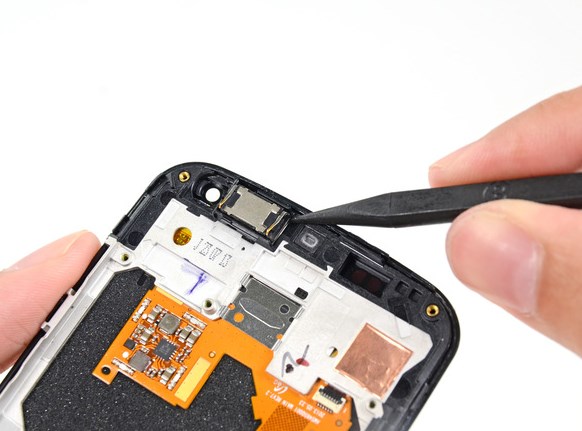

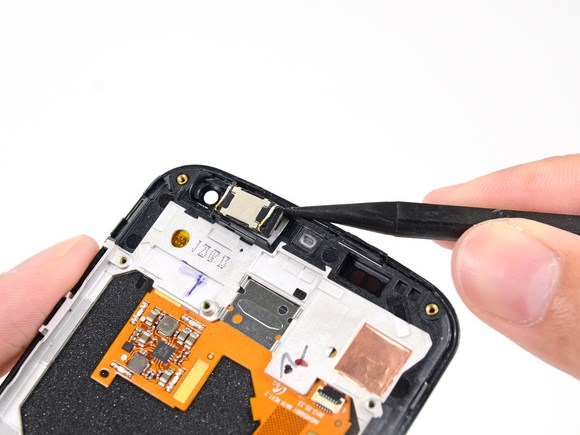

Подденьте внутренний наушник с помощью острого конца монтажной лопатки.
Извлеките внутренний наушник пинцетом.

Замена дисплея в Motorola XT1052 Moto X - 104 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 105 | Vseplus

Замена дисплея в Motorola XT1052 Moto X - 106 | Vseplus
